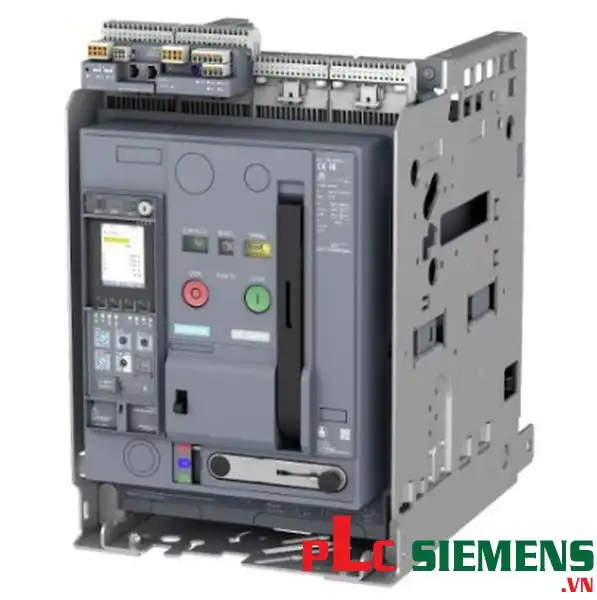

Fixed-mounted circuit breaker IEC 60947-2, frame size 3, 3-poles, In=4000A up to 690V AC 50/60Hz, breaking capacity H Icu=100/85kA at 500/690V, Trip unit ETU300 LSI optimized for standard applica- tions, without display Protection LT, ST, INST, N-protection required an external N-sensor, incl. trip alarm switch (1xCO), rear connection horizontal, without Com & metering function Manual operating mechanism with mechanical closing, without Spring charging motor, Ready-to-close signal. switch, Auxiliary switches 2NO+2NC, without Closing coil (CC), manual operating mechanism with mechanical closing, without Remote trip alarm reset coil (RR), without 2nd shunt trip, without 1st Shunt trip
Máy cắt dòng điện cố định - IEC 60947-2
Thông số kỹ thuật:
- Tiêu chuẩn: IEC 60947-2
- Kích thước khung: Kích thước khung 3
- Số cực: 3 cực
- Dòng định mức (In): 4000A
- Điện áp: Tối đa 690V AC, 50/60Hz
- Khả năng cắt:
- Icu (Khả năng cắt ngắn mạch): 100 kA tại 500V, 85 kA tại 690V
- Đơn vị cắt (Trip unit): ETU300 LSI tối ưu cho các ứng dụng tiêu chuẩn, không có màn hình hiển thị.
- Chức năng bảo vệ:
- Bảo vệ theo các kiểu LT, ST, INST
- Cần cảm biến N bên ngoài cho bảo vệ N
- Công tắc báo sự cố (1xCO)
- Cấu hình kết nối: Kết nối phía sau theo chiều ngang
- Chức năng bổ sung:
- Không có chức năng đo và truyền thông
- Cơ cấu điều khiển thủ công với đóng cơ học
- Không có động cơ nạp lò xo
- Công tắc tín hiệu sẵn sàng đóng
- Công tắc phụ: 2 công tắc NO + 2 công tắc NC
- Không có cuộn đóng (CC)
- Công tắc điều khiển thủ công với đóng cơ học
- Không có cuộn báo sự cố từ xa (RR)
- Không có cuộn trip phụ thứ 2
- Không có cuộn trip thứ nhất
Máy cắt dòng điện cố định này được thiết kế tuân thủ tiêu chuẩn IEC 60947-2, cung cấp khả năng bảo vệ đáng tin cậy cho các ứng dụng công nghiệp và hệ thống điện. Với khả năng cắt ngắn mạch mạnh mẽ (Icu=100/85kA) và dòng định mức lên đến 4000A, máy cắt này đáp ứng các yêu cầu cao về an toàn và hiệu suất trong môi trường điện áp lên tới 690V AC.
Tính năng nổi bật:
- Khả năng cắt ngắn mạch cao: Máy cắt có khả năng cắt ngắn mạch lên đến 100 kA tại 500V và 85 kA tại 690V, giúp bảo vệ hệ thống điện khỏi các sự cố ngắn mạch lớn.
- Đơn vị cắt ETU300: Được tối ưu hóa cho các ứng dụng tiêu chuẩn, đơn vị cắt này mang lại sự bảo vệ hiệu quả và chính xác mà không cần màn hình hiển thị.
- Bảo vệ đa dạng: Bảo vệ theo các kiểu LT, ST, INST và cần một cảm biến N ngoài để bảo vệ N, đảm bảo an toàn cho hệ thống điện.
- Công tắc báo sự cố: Bao gồm công tắc báo sự cố (1xCO), giúp người sử dụng nhận được tín hiệu cảnh báo khi có sự cố xảy ra.
- Cấu hình kết nối linh hoạt: Với kết nối phía sau theo chiều ngang, dễ dàng tích hợp vào các hệ thống điện hiện có.
- Chế độ vận hành thủ công: Cung cấp cơ cấu điều khiển thủ công với đóng cơ học, giúp dễ dàng thao tác trong trường hợp cần thiết.
Ưu điểm:
- An toàn và bảo vệ hiệu quả: Máy cắt này cung cấp khả năng bảo vệ tối ưu cho hệ thống điện, ngăn ngừa các sự cố ngắn mạch và quá tải.
- Tiết kiệm không gian: Với thiết kế kích thước khung 3, dễ dàng lắp đặt trong các bảng điện nhỏ gọn.
- Dễ sử dụng: Chức năng điều khiển thủ công đơn giản và dễ dàng thao tác trong các tình huống cần thiết.
Ứng dụng:
- Hệ thống phân phối điện công nghiệp
- Các ứng dụng yêu cầu bảo vệ mạch điện với dòng cao và khả năng cắt ngắn mạch lớn.
- Hệ thống điện yêu cầu bảo vệ theo tiêu chuẩn IEC.
