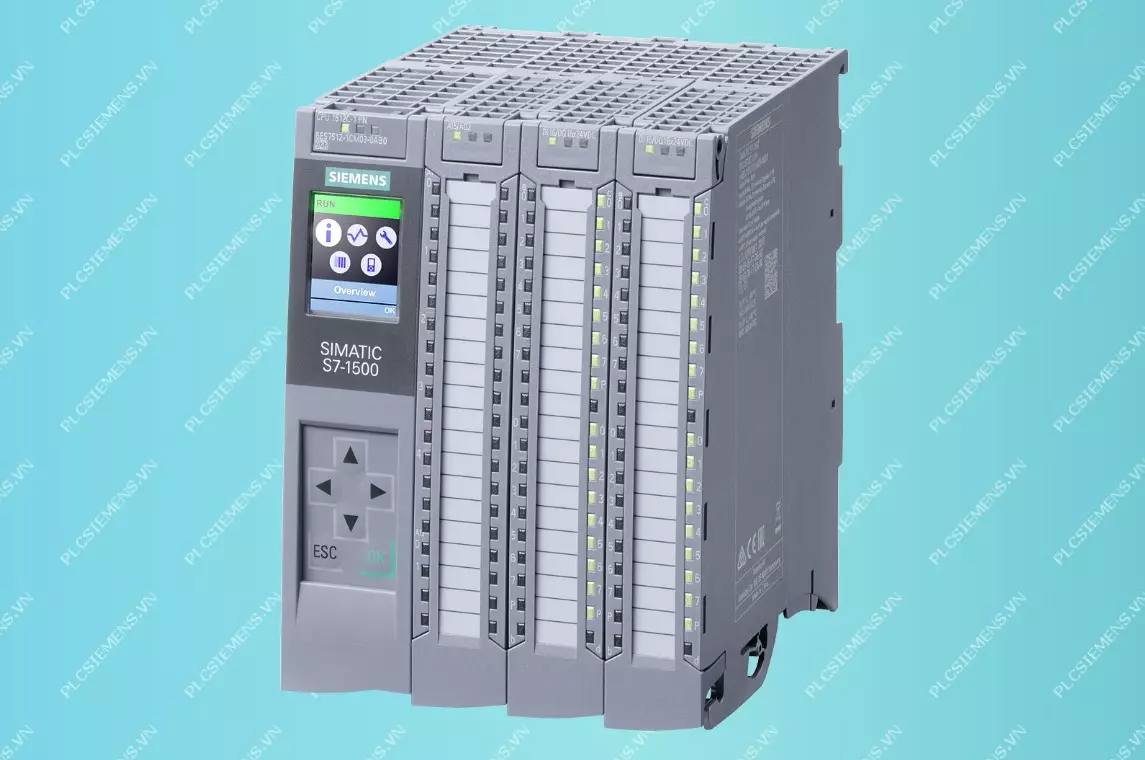

1. Giới Thiệu Về SIMATIC S7-1500 CPUs

SIMATIC S7-1500 là dòng bộ điều khiển lập trình (PLC) tiên tiến của Siemens, được thiết kế để đáp ứng các yêu cầu khắt khe trong tự động hóa công nghiệp. Với hiệu suất vượt trội, khả năng kết nối mạnh mẽ, và tính linh hoạt cao, S7-1500 là lựa chọn hàng đầu cho các ứng dụng từ nhỏ đến phức tạp trong các ngành như sản xuất ô tô, thực phẩm, năng lượng, và hóa chất.

Dòng S7-1500 bao gồm năm loại CPU chính:

• Standard CPUs: Dành cho các ứng dụng tiêu chuẩn với hiệu suất từ thấp đến cao.

• Fail-safe CPUs: Tích hợp tính năng an toàn, đạt chuẩn SIL3 và PLe.

• Redundant CPUs: Đảm bảo độ tin cậy cao với khả năng dự phòng.

• Compact CPUs: Tích hợp I/O, phù hợp cho các ứng dụng nhỏ gọn.

• Technology CPUs: Hỗ trợ điều khiển chuyển động nâng cao (Motion Control).

3. Tổng Quan Về Các Dòng CPU SIMATIC S7-1500

SIMATIC S7-1500 được thiết kế với hiệu suất phân cấp, đáp ứng nhiều nhu cầu khác nhau trong tự động hóa công nghiệp. Dưới đây là chi tiết về từng dòng CPU:

3.1. Standard CPUs

Dành cho các ứng dụng tiêu chuẩn, từ quy mô nhỏ đến lớn, với hiệu suất xử lý cao và khả năng kết nối PROFINET/PROFIBUS.

• CPU 1511-1 PN:

  • Bộ nhớ chương trình: 300 KB; bộ nhớ dữ liệu: 1.5 MB.

  • Thời gian xử lý lệnh: 0.006 µs (bit), 0.037 µs (floating-point).

  • Giao diện: 1 x PROFINET IO IRT (2-port switch).

  • Ứng dụng: Các hệ thống nhỏ như dây chuyền đóng gói hoặc máy công cụ.

• CPU 1518-4 PN/DP MFP:

  • Bộ nhớ chương trình: 6 MB; bộ nhớ dữ liệu: 60 MB + 50 MB cho thư viện hàm.

  • Thời gian xử lý lệnh: 0.001 µs (bit), 0.006 µs (floating-point).

  • Giao diện: 1 x PROFINET IO IRT, 1 x PROFINET RT, 1 x PROFINET (Gbit), 1 x PROFIBUS DP.

  • Ứng dụng: Hệ thống sản xuất phức tạp như ô tô, hóa chất.

3.2. Fail-safe CPUs

Tích hợp tính năng an toàn (SIL3, PLe), phù hợp cho các ứng dụng yêu cầu an toàn cao như nhà máy điện hoặc dây chuyền sản xuất nguy hiểm.

• CPU 1511F-1 PN:

  • Bộ nhớ chương trình: 450 KB; bộ nhớ dữ liệu: 1.5 MB.

  • Ứng dụng: Máy móc có yêu cầu an toàn cơ bản.

• CPU 1518F-4 PN/DP MFP:

  • Bộ nhớ chương trình: 9 MB; bộ nhớ dữ liệu: 60 MB + 50 MB.

  • Ứng dụng: Hệ thống lớn với yêu cầu an toàn nghiêm ngặt, như dây chuyền thép.

3.3. Redundant CPUs

Đảm bảo độ tin cậy cao với khả năng dự phòng, phù hợp cho các hệ thống không thể gián đoạn.

• CPU 1513R-1 PN:

  • Bộ nhớ chương trình: 600 KB; bộ nhớ dữ liệu: 2.5 MB.

  • Ứng dụng: Hệ thống trung bình, như xử lý nước thải.

• CPU 1518HF-4 PN:

  • Bộ nhớ chương trình: 18 MB; bộ nhớ dữ liệu: 150 MB.

  • Ứng dụng: Nhà máy năng lượng, hệ thống giao thông.

3.4. Compact CPUs

Tích hợp I/O trực tiếp trên CPU, phù hợp cho các ứng dụng nhỏ gọn.

• CPU 1511C-1 PN:

  • Bộ nhớ chương trình: 300 KB; bộ nhớ dữ liệu: 1.5 MB.

  • I/O tích hợp: 16 DI, 16 DO, 5 AI, 2 AO.

  • Ứng dụng: Máy móc đơn lẻ, như máy đóng gói thực phẩm.

• CPU 1512C-1 PN:

  • Bộ nhớ chương trình: 400 KB; bộ nhớ dữ liệu: 2 MB.

  • I/O tích hợp: 32 DI, 32 DO, 5 AI, 2 AO.

  • Ứng dụng: Hệ thống nhỏ như băng chuyền mini.

3.5. Technology CPUs

Tích hợp chức năng Motion Control nâng cao, hỗ trợ điều khiển chuyển động phức tạp.

• CPU 1511T-1 PN:

  • Bộ nhớ chương trình: 450 KB; bộ nhớ dữ liệu: 1.5 MB.

  • Motion Control: 1120 tài nguyên, hỗ trợ tốc độ, định vị, đồng bộ.

  • Ứng dụng: Robot đơn giản, máy CNC nhỏ.

• CPU 1518TF-3 PN:

  • Bộ nhớ chương trình: 18 MB; bộ nhớ dữ liệu: 150 MB.

  • Motion Control: 30720 tài nguyên, hỗ trợ điều khiển động học 4 trục.

  • Ứng dụng: Robot công nghiệp phức tạp, như cánh tay robot trong sản xuất ô tô.

4. Đặc Điểm Kỹ Thuật và Tính Năng

Hiệu Suất Xử Lý

• Thời gian xử lý lệnh: Từ 0.0003 µs (CPU 1518-3 PN) đến 0.05 µs (CPU 1513R-1 PN).

• Bộ nhớ: Lên đến 18 MB chương trình và 150 MB dữ liệu (CPU 1518F-3 PN).

• I/O: Hỗ trợ 32 KB inputs/outputs, mở rộng qua mô-đun.

Kết Nối

• PROFINET IO IRT: Tích hợp trên tất cả CPU, hỗ trợ truyền thông thời gian thực.

• PROFINET RT/Gbit: Có trên các CPU cao cấp, cho phép tách mạng hoặc kết nối tốc độ cao.

• PROFIBUS DP: Có trên các model như CPU 1516-3 PN/DP, hỗ trợ giao tiếp với thiết bị cũ.

• OPC UA: Hỗ trợ truyền thông chuẩn công nghiệp 4.0, yêu cầu giấy phép RT.

Motion Control

• Tài nguyên Motion Control: Từ 1120 (CPU 1511C-1 PN) đến 30720 (CPU 1518T-3 PN).

• Chức năng nâng cao: Đồng bộ hóa, điều khiển động học 4 trục, cam điện tử, hỗ trợ robot công nghiệp.

Thiết Kế

• Vỏ nhựa chắc chắn: Đạt chuẩn IP20, phù hợp môi trường công nghiệp.

• Màn hình hiển thị: Kích thước từ 3.45 cm đến 6.1 cm, hỗ trợ cấu hình trực tiếp.

• Thẻ SIMATIC Memory Card: Yêu cầu để lưu trữ chương trình và dữ liệu.

• Nút STOP/RUN: Tích hợp trên CPU để điều khiển trạng thái.

5. Ứng Dụng Thực Tế

SIMATIC S7-1500 được sử dụng trong nhiều ngành công nghiệp:

• Sản xuất ô tô: Điều khiển dây chuyền lắp ráp, robot hàn (CPU 1518T-3 PN).

• Thực phẩm và đồ uống: Đóng gói, chiết rót, với yêu cầu an toàn (CPU 1515F-2 PN).

• Năng lượng: Quản lý nhà máy điện, hệ thống năng lượng tái tạo (CPU 1518HF-4 PN).

• Hóa chất: Điều khiển quy trình phức tạp, đảm bảo an toàn (CPU 1518F-4 PN/DP MFP).

• Giao thông: Hệ thống tín hiệu, điều khiển tàu điện (CPU 1517H-4 PN).

• Xử lý vật liệu: Băng chuyền, hệ thống kho tự động (CPU 1512C-1 PN).

6. Lợi Ích Khi Sử Dụng S7-1500 CPUs

• Hiệu suất cao: Xử lý nhanh, phù hợp với các hệ thống phức tạp.

• Tính linh hoạt: Hỗ trợ từ ứng dụng nhỏ đến quy mô lớn, với khả năng mở rộng.

• An toàn: Fail-safe CPUs đạt chuẩn SIL3/PLe, đảm bảo an toàn tuyệt đối.

• Dự phòng: Redundant CPUs ngăn gián đoạn trong các hệ thống quan trọng.

• Tích hợp công nghiệp 4.0: Hỗ trợ OPC UA, PROFINET, và Web server.

• Dễ sử dụng: Phần mềm TIA Portal giúp lập trình và cấu hình dễ dàng.

7. Hướng Dẫn Lựa Chọn CPU S7-1500

• Quy mô ứng dụng: Chọn CPU 1511-1 PN hoặc 1511C-1 PN cho hệ thống nhỏ; CPU 1518-4 PN/DP MFP cho hệ thống lớn.

• Yêu cầu an toàn: Sử dụng Fail-safe CPUs như CPU 1518F-4 PN/DP MFP cho môi trường nguy hiểm.

• Dự phòng: Chọn Redundant CPUs như CPU 1518HF-4 PN cho hệ thống không thể gián đoạn.

• Chuyển động phức tạp: Technology CPUs như CPU 1518T-3 PN cho robot hoặc máy CNC.

• Ngân sách: Compact CPUs (CPU 1511C-1 PN) tiết kiệm chi phí cho ứng dụng nhỏ.

8. Câu Hỏi Thường Gặp

Câu hỏi 1: SIMATIC S7-1500 khác gì S7-1200?
S7-1500 có hiệu suất cao hơn, bộ nhớ lớn hơn, và hỗ trợ Motion Control nâng cao, phù hợp cho các hệ thống phức tạp hơn so với S7-1200.

Câu hỏi 2: CPU Fail-safe dùng cho ứng dụng gì?
Dùng cho các hệ thống yêu cầu an toàn cao như nhà máy hóa chất, điện, hoặc dây chuyền có nguy cơ tai nạn.

Câu hỏi 3: Làm sao để cấu hình S7-1500?
Sử dụng phần mềm TIA Portal, kết hợp với SIMATIC Memory Card để lưu chương trình và dữ liệu.

Câu hỏi 4: CPU Redundant có lợi ích gì?
Đảm bảo hệ thống hoạt động liên tục ngay cả khi một CPU gặp sự cố, phù hợp cho ngành năng lượng, giao thông.

Câu hỏi 5: S7-1500 có hỗ trợ công nghiệp 4.0 không?
Có, với OPC UA, PROFINET, và Web server, hỗ trợ tích hợp vào hệ thống thông minh.

9. Kết Luận

SIMATIC S7-1500 CPUs là giải pháp tự động hóa toàn diện, đáp ứng mọi nhu cầu từ các ứng dụng nhỏ gọn đến hệ thống công nghiệp phức tạp. Với các dòng Standard, Fail-safe, Redundant, Compact, và Technology, Siemens mang đến hiệu suất cao, độ tin cậy vượt trội, và khả năng tích hợp công nghiệp 4.0. Để tìm hiểu thêm hoặc đặt hàng, truy cập PLCSiemens.VN hoặc liên hệ nhà phân phối TUDONGNET mua hàng giá tốt nhất.
