PLC Siemens S7-1500 S7-1200 S7-300 S7-400 Tổng quan các CPU ứng dụng và giải pháp tích hợp hệ thống trong các nhà máy sản xuất và công nghiệp gia công.
PLC Siemens là bộ điều khiển chính cho giải pháp tích hợp hệ thống trong các nhà máy sản xuất và công nghiệp gia công. PLC (Programmable Logic Controller hay Programmable Controller) là một máy tính điện tử được sử dụng trong các quá trình tự động hóa trong công nghiệp Thiết bị điều khiển có thể “lập trình mềm”, làm việc theo chương trình lưu trong bộ nhớ (như 1 máy tính điều khiển chuyên dụng) Thích hợp nhất cho điều khiển logic (thay thế các rơle), song cũng có thể chức năng điều chỉnh (như PID, mờ,…) và các chức năng tính toán khác.
Cấu trúc PLC bao gồm:
- Bộ nhớ lưu trình RAM mở rộng được, có khả năng thêm bộ nhớ ngoại vi EPROM.
- Vi xử lý với cổng giao tiếp để kết nối và lập trình.
- Mô-đun vào/ra số và tương tự.
- PLC được cấp nguồn và thông tin qua thiết bị lập trình cầm tay hoặc qua máy tính, với các kết nối thông qua giao diện RS232, RS422, RS485, tùy theo yêu cầu và quy mô ứng dụng.
Dòng sản phẩm PLC Siemens S7 – 400, được thiết kế đặc biệt để tích hợp hệ thống, bao gồm một loạt các mẫu CPU như 412, 414, 416 và 417 cùng các biến thể hiệu suất cao và chức năng đặc biệt. Với sự phong phú về tùy chọn từ cơ bản đến nâng cao, người dùng có thể chọn đơn vị CPU phù hợp với nhu cầu cụ thể của từng loại hệ thống.
Từ những hệ thống có yêu cầu hiệu suất và độ tin cậy cao đến những ứng dụng cần kết nối mạng nhanh chóng và mạnh mẽ, dòng S7-300 và S7-1200 cung cấp giải pháp linh hoạt từ các mô-đun cơ bản đến đa năng, dễ dàng mở rộng và lắp đặt. Với khả năng lập trình và vận hành đơn giản, những dòng này thích hợp cho việc tự động hóa các quy trình công nghiệp quy mô nhỏ đến vừa, hỗ trợ lập trình trên web và mạng PROFINET tích hợp sẵn cho truyền thông IO phân tán.

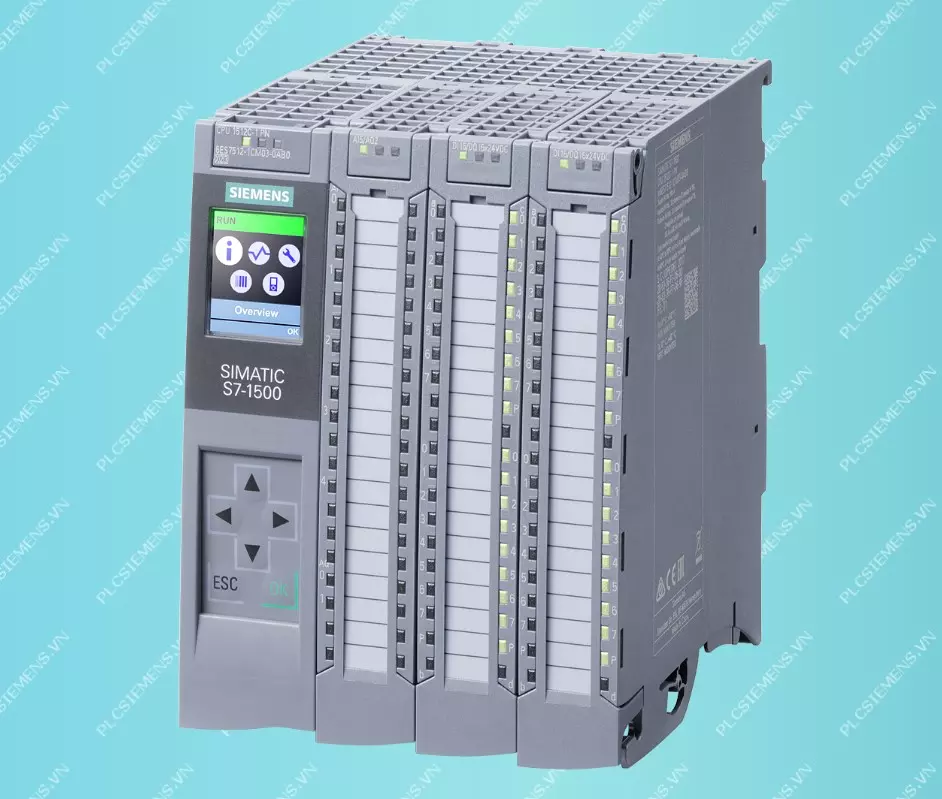

Dòng sản phẩm S7-1500 mang đến các giải pháp tự động hóa công nghiệp tiên tiến với tính năng Motion Control, tốc độ xử lý nhanh, chức năng an toàn chứng nhận và tùy chọn truyền thông PROFINET tích hợp. Đây là lựa chọn hàng đầu cho các nhiệm vụ tự động hóa phức tạp đòi hỏi khả năng kết nối và hiệu suất cao.
Người dùng có thể mở rộng khả năng của hệ thống với mô-đun vào/ra số, tương tự và các mô-đun truyền thông đặc biệt, cùng với nguồn cung cấp tương thích và thiết bị giám sát HMI. Việc sử dụng một nguồn cung cấp tiêu chuẩn đối với mỗi dòng sản phẩm đảm bảo sự ổn định và đáng tin cậy cho các thành phần hệ thống. Cuối cùng, phụ kiện như thanh ray, card nhớ và các mô-đun chuyển đổi làm cho việc triển khai và bảo trì PLC trở nên dễ dàng và linh hoạt hơn."
PLC Siemens S7 1500 CÁC BỘ ĐIỀU KHIỂN TRUNG TÂM CPUs
CPU 1511-1 PN
CPU cấp thấp trong dòng sản phẩm bộ điều khiển S7-1500.
Thích hợp cho các ứng dụng có phạm vi chương trình và tốc độ xử lý ở mức trung bình.
Có 2 cổng kết nối truyền thông PROFINET.
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.CPU 1513-1 PN
CPU sử dụng cho các ứng dụng với yêu cầu ở mức độ trung bình về phạm vi chương trình.
Tốc độ tính toán của CPU từ mức trung bình đến cao.
Có 2 cổng kết nối truyền thông PROFINET.
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.CPU 1515-2 PN
CPU sử dụng cho các ứng dụng với yêu cầu ở mức trung bình về phạm vi chương trình.
Tốc độ tính toán của CPU từ mức trung bình đến cao.
Có 2 cổng kết nối truyền thông PROFINET.
Thêm giao diện PROFINET với địa chỉ IP riêng biệt.
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.CPU 1516-3 PN/DP
CPU với một chương trình và bộ nhớ dữ liệu lớn trong dòng sản phẩm bộ điều khiển S7-1500. Được sử dụng cho các ứng dụng với yêu cầu cao về phạm vi chương trình và kết nối mạng.
CPU có tốc độ tính toán xử lí cao.
Có 2 cổng kết nối truyền thông PROFINET.
Thêm giao diện PROFINET với địa chỉ IP riêng biệt.
Có giao diện PROFIBUS DP
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.CPU 1517-3 PN/DP
CPU với một chương trình và bộ nhớ dữ liệu lớn trong dòng sản phẩm bộ điều khiển S7-1500. Được sử dụng cho các ứng dụng với yêu cầu cao về phạm vi chương trình và kết nối mạng.
CPU có tốc độ tính toán xử lí cao.
Dùng cho nhiệm vụ tự động hóa công nghiệp trong nhiều loại máy móc.
Có 2 cổng kết nối truyền thông PROFINET.
Thêm giao diện PROFINET với địa chỉ IP riêng biệt.
Có giao diện PROFIBUS DP
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.CPU 1518-4 PN/DP
CPU với một chương trình và bộ nhớ dữ liệu lớn trong dòng sản phẩm bộ điều khiển S7-1500. Được sử dụng cho các ứng dụng với yêu cầu cao về phạm vi chương trình, hiệu năng và kết nối mạng.
CPU có tốc độ tính toán xử lí cao.
Dùng cho nhiệm vụ tự động hóa công nghiệp trong nhiều loại máy móc.
Có 2 cổng kết nối truyền thông PROFINET.
Thêm 2 giao diện PROFINET với địa chỉ IP riêng biệt.
Có giao diện PROFIBUS DP
Tích hợp chức năng Motion Control để điều khiển tốc độ, vị trí, hỗ trợ cho encoder.
Tích hợp Web Server với các tùy chọn để tạo ra các trang web do người dùng định nghĩa.
MÔ ĐUN VÀO RA PLC Siemens S7 1500
Mô đun vào ra Số
Bao gồm: các đầu vào/ra số dành cho SIMATIC S7-1500 và ET 200MP.
Phục vụ cho sự thích ứng linh hoạt của các bộ điều khiển trong các nhiệm vụ tương ứng.
Thêm các đầu vào/ra để mở rộng hệ thống.Mô đun vào ra Tương tự
Bao gồm: đầu vào/ra tương tự dành cho SIMATIC S7-1500 và ET 200MP.
Thời gian chuyển đổi tín hiệu ngắn.
Sử dụng để kết nối với thiết bị truyền động tương tự và các bộ cảm biến mà không cần khuếch đại thêm.
Có khả năng giải quyết các nhiệm vụ tự động hóa phức tạp.Các Mô đun đặc biệt
Mô đun Truyền thông
Mô đun truyền thông cho trao đổi dữ liệu bằng cách sử dụng kết nối point-to-point.
Module truyền thông để kết nối với PROFIBUS.
Module truyền thông để kết nối với Industrial Ethernet.Mô đun công nghệ
Mô đun công nghệ dành cho SIMATIC S7-1500 và ET 200MP.
Mô đun với các đầu vào và đầu ra với thời gian được kiểm soát cho các chức năng chuyển mạch chính xác với thời gian đáp ứng của một vài us.
Mô đun cho phép đếm tốc độ cao và phát hiện vị trí với các cảm biến vị trí khác nhau.
Với đầu vào và đầu ra tích hợp cho nhiệm vụ ở cấp độ quá trình và thời gian đáp ứng ngắn.
NGUỒN CUNG CẤP PLC Siemens S7 1500
Nguồn 1 pha, 24VDC cho S7-1500
Thiết kế và chức năng của SIMATIC PM 1507 với nhiều lựa chọn của điện áp đầu vào là một sự lựa chọn tối ưu phù hợp với SIMATIC S7-1500 PLC. Nó cung cấp nguồn cho các thành phần của hệ thống S7-1500 như CPU, hệ thống cung cấp nguồn (PS), các mô đun vào ra số, nếu cần thiết nó cung cấp nguồn cho các cảm biến, cơ cấu chấp hành với 24VDC.
PHỤ KIỆN Siemens S7 1500
Rail. Thanh ray nhôm để gắn bộ điều khiển SIMATIC S7 1500, các Mô đun hoặc ET 200MP

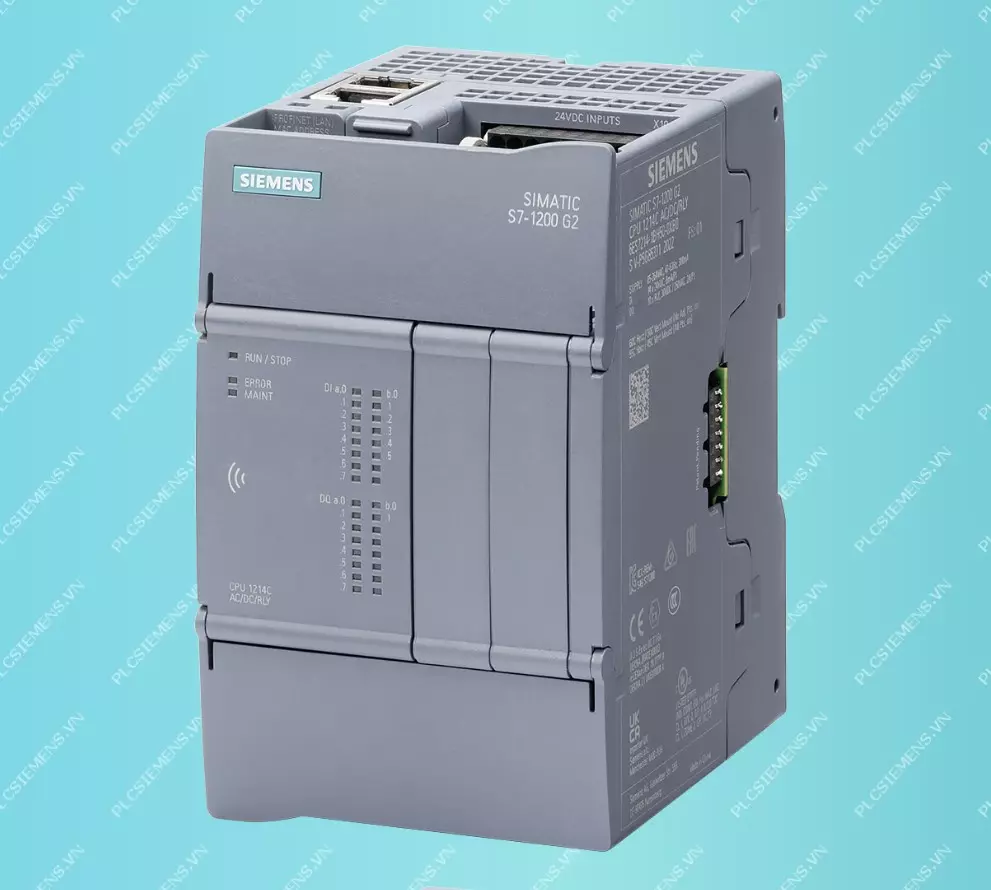

Bộ lập trình PLC Siemens S7-1200
Bộ điều khiển gọn nhẹ có dải hiệu suất từ thấp đến trung bình
Tích hợp quy mô lớn, tiết kiệm không gian, mạnh mẽ
Với đường đặc tính thời gian thực đặc biệt và tùy chọn truyền thông lớn
Bộ điều khiển với tích hợp giao diện điều khiển PROFINET IO để truyền thông giữa bộ điều khiển SMATIC, HMI, thiết bị lập trình, hoặc các thành phần tự động khác
Các CPU có thể sử dụng chế độ độc lập trong mạng hoặc trong các cấu trúc được phân phối
Rất đơn giản trong việc lắp đặt, lập trình và vận hành
Tích hợp Web sever với tiêu chuẩn, đặc thù người dùng trang web
Chức năng ghi dữ liệu để lưu trữ dữ liệu trong thời gian chạy từ khi sử dụng chương trình
Công suất lớn, các chức năng tích hợp công nghệ như đếm, đo lường, điều khiển vòng kín, điều khiển chuyển động
Tích hợp đầu ra/ đầu vào số và tương tự
Các phương tiện mở rộng linh hoạt:
Các bo mạch tín hiệu được sử dụng trực tiếp trong bộ điều khiển
Có thể mở rộng bộ điều khiển bằng các modun tín hiệu vào/ra
Phụ kiện, ví dụ: Bộ cấp nguồn, mô đun chuyển đổi hoặc thẻ nhớ SIMATIC
CÁC BỘ ĐIỀU KHIỂN TRUNG TÂM CPUs S7-1200:

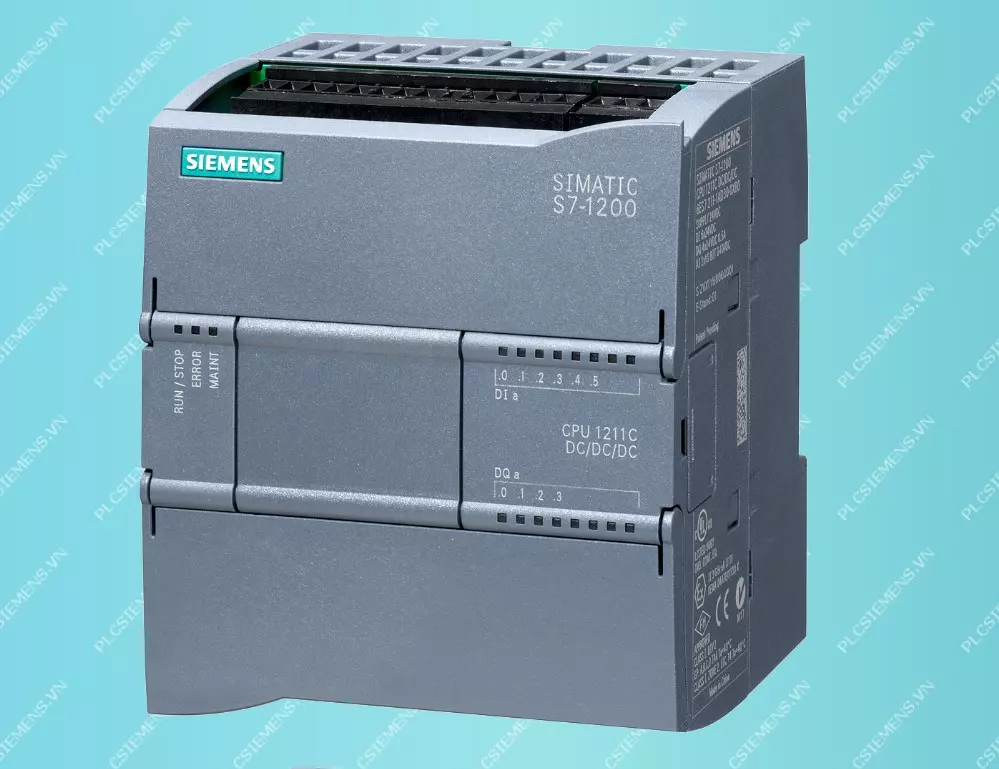

CPU 1211C
Bộ điều khiển thuộc họ sản phẩm S7 có thể mở rộng bởi:
1 bo mạch tín hiệu (SB) và 1 bo mạch truyền thông (CB)
Có thể có lớn nhất 3 modun truyền thông (CM)CPU 1212C
Bộ điều khiển mở rộng từ S7 với phương án mở rộng cơ bản:
1 bo mạch tín hiệu (SB) và 1 bo mạch truyền thông (CB)
2 mô đun tín hiệu (SM)
Có thể có lớn nhất 3 modun truyền thông (CM)CPU 1214C
Bộ điều khiển mở rộng từ S7 với phương án mở rộng linh hoạt:
1 bo mạch tín hiệu (SB) và 1 bo mạch truyền thông (CB)
8 mô đun tín hiệu (SM)
Có thể có lớn nhất 3 modun truyền thông (CM)CPU 1215C
Bộ điều khiển công suất lớn với phương án kết nối mạng cải tiến
1 bo mạch tín hiệu (SB) và 1 bo mạch truyền thông (CB)
8 mô đun tín hiệu (SM)
Có thể có lớn nhất 3 modun truyền thông (CM)CPU 1217C
Bộ điều khiển công suất lớn, xử lý tín hiệu cực nhanh
1 bo mạch tín hiệu (SB) và 1 bo mạch truyền thông (CB)
8 mô đun tín hiệu (SM)
Có thể có lớn nhất 3 modun truyền thông (CM)
MÔ ĐUN VÀO RA S7-1200
Mô đun vào ra Số
Modun vào/ ra số là bổ sung tích hợp vào/ra cho CPU SIMATIC S7-1200
Các mô đun tín hiệu là các mô đun tách rời; có thể sử dụng với tất cả CPU SIMATIC s7-1200 trừ CPU 1211C
Bo mạch tín hiệu là mô đun cắm vào CPU, để sử dụng khi không gian bị hạn chế; có thể sử dụng với tất cả CPU SIMATIC s7-1200
Để Thích ứng linh hoạt với bộ điều khiển khiển để thực hiện nhiệm vụ liên quan
Để Mở rộng thêm đầu ra/ đầu vào cho hệ thốngMô đun vào ra Tương tự
Đầu vào đầu ra tương tự cho SIMATIC S7-1200
Các Mô đun tín hiệu là các mô đun riêng biệt; có thể sử dụng với tất cả CPU SIMATIC s7-1200 trừ CPU 1211C
Bo mạch tín hiệu là mô đun cắm vào CPU, để sử dụng khi không gian bị hạn chế; có thể sử dụng với tất cả CPU SIMATIC s7-1200
Với thời gian chuyển đổi rất ngắn
Để kết nối cơ cấu chấp hành tương tương tự và các bộ cảm biến tương tự không cần thêm khuếch đại
Để giải quyết các nhiệm vụ phức tạp của tự động hóaMô đun đặc biệt
Mô đun truyền thông
Trao đổi dữ liệu nối tiếp thông kết nối điểm-điểm ; với 2 kiểu truyền vật lí RS232 và R485
Kết nối với PROFIBUS
Kết nối với các mạng GSM / GPRS mạng điện thoại di động
Các modun truyền thông là các mô dun riêng biệt; có thể sử dụng với tất cả CPU SIMATIC Ss7-1200
Bo mạch tín hiệu là mô đun cắm vào CPU, để sử dụng khi không gian bị hạn chế; có thể sử dụng với tất cả CPU SIMATIC s7-1200Mô đun fail-safe

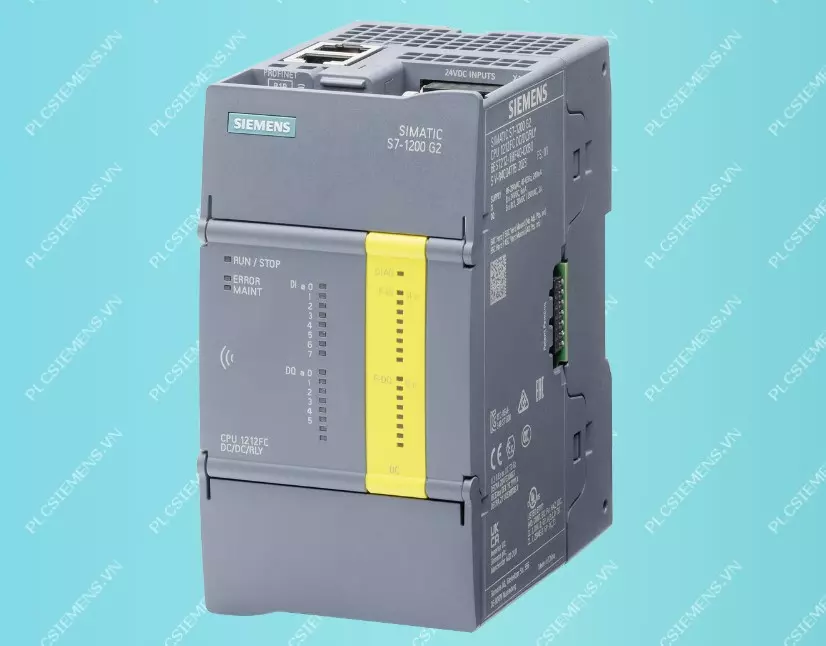

fail-safe vào/ra số (DI và DQ) tương ứng trong kích thước của nó và mô đun chuẩn
Chức năng an toàn chứng nhận theo tiêu chuẩn IEC 61508
Được thiết kế để sử dụng an toàn liên quan đến SIL 3 tiêu chuẩn IEC 62601 và PL e theo tiêu chuẩn ISO 13849
Phân bố của F-adresses từ hệ thống tự động trong quá trình vận hành bằng phương pháp xác định duy nhất là các khe cắm trên bảng bus trung tâm trên mô đun
không sử dụng thiết bị chuyển mạch DIP trên các mô đun để thiết lập
Đường tuyền tự động F-adress trên thay thế các mô đun và không phân bố lại
NGUỒN CUNG CẤP PLC s7-1200:
- Đầu vào 120/230 VAC
Đầu ra 24 VDC
MÀN HÌNH ĐIỀU KHIỂN GIÁM SÁTS7-1200:
Màn hình cơ bản thế hệ 1
Thiết bị lý tưởng từ 3” đến 15” để điều hành giám sát các hệ thống tự động
Dễ dàng biểu diễn nhờ sử dụng màn hình đồ họa Pixel-Graphic
Hoạt động bằng cách sử dụng cảm ứng và các phím chức năng
- Được trang bị với các chức năng cơ bản cần thiết như báo động, vẽ đồ thị, đồ họa vector, chuyển đổi ngôn ngữ
Kết nối đơn giản với bộ điều khiển thông qua giao diện ethernet hoặc RS 232/485
Vận hành nhanh hơn nhờ tích hợp chuẩn đoán người dùng và thiết lập IP cho SIMATIC S7-1200 Màn hình cơ bản thế hệ 2
SIMATIC HMI Basic Panels, 2nd generation là thiết bị phát triển đầy đủ chức năng, là loại thiết bị ứng dụng HMI đơn giản
Thiết bị có độ rộng màn hình 4”, 7”, 9” và 12” , hoạt động bằng tổ hợp phím và cảm ứng
- Độ phân giải cao, màn hình hiển thị rộng với 64.000 màu, thích hợp với lắp đặt thẳng đứng. Giao diện người dùng sáng tạo với khả năng sử dụng cải tiến mở ra phạm vi lựa chọn đa dạng nhờ chức năng điều khiển mới và đồ họa. Giao diện USB cho phép kết nối bàn phím, chuột, hay máy quét vạch và hỗ trỡ lưu trữ dữ liệu đơn giản trên USB
Tích hợp gao diện Ethernet hoặc RS 232/485 cho phép kết nối đơn giản đến bộ điều khiển
Bộ lập trình PLC S7-300
Hệ thống mô đun PLC nhỏ cho dải đặc tính làm việc nhỏ đến trung bình
Với phạm vi mô đun có thể mở rộng nên thích nghi tối đa các nhiệm vụ tự động hóa
Sử dụng linh hoạt thông qua việc thực hiện đơn giản cấu trúc phân tán và Mạng lưới đa năng
Vận hành thân thiện người dùng và thiết kế không phức tạp
Có thể mở rộng bài toán khi nhiệm vụ điều khiển tăng lên
CÁC BỘ ĐIỀU KHIỂN TRUNG TÂM CPUs S7-300:
CPU 312
Nhiều cấp đầu vào trong tất cả các tác vụ của tự động hóa
Phù hợp với các ứng dụng nhỏ với các yêu cầu hiệu suất xử lý trung bìnhCPU 314
Phù hợp các nhà máy với yêu cầu phạm vi chương trình trung bình
Khả năng xử lý cao bài toán nhị phân và dấu chấm độngCPU 315-2DP
CPU có bộ nhớ chương trình trung bình đến lớn và số lượng kết cấu sử dụng tùy chọn trong công cụ kỹ thuật SIMATIC
Khả năng xử lý cao bài toán nhị phân và dấu chấm động
Được sử dụng như bộ điều khiển trung tâm trong dây chuyền sản xuất
Kết nối mạng truyền thông PROFIBUS DP Master/Slave
Có khả năng mở rộng vào/ra thông minh
Cấu hình cấu trúc phân tán vào/ra
Chế độ Isochronous trong PROFIBUSCPU 315-2PN/DP
CPU có bộ nhớ chương trình trung bình đến lớn và số lượng kết cấu sử dụng tùy chọn trong công cụ kỹ thuật SIMATIC
Khả năng xử lý cao bài toán nhị phân và dấu chấm động
Được sử dụng như bộ điều khiển trung tâm trong dây chuyền sản xuất
Có 2 cổng truyền thông PROFINET
Bộ điều khiển PROFINET IO để điều khiển cấu trúc vào ra phân tán trên PROFINET
Thiết bị PROFINET I kết nối với CPU như thiết bị tích hợp PROFINET dư ới một SIMATIC hoặc bộ điều khiển PROFINET IO thuộc bên thứ 3
Bộ phận tự động hóa cơ bản trên PROFINET
PROFINET Proxy là thiết bị thông minh thuộc PFOFIBUS trong thành phần cơ bản của tự động hóa
Tích hợp web sever với các tùy chọn tạo ra các trang web do người dùng xác định
Hỗn hợp giao diện truyền thông MPI và PRIFIBUS DPCPU317-2DP
CPU có bộ nhớ chương trình trung bình đến lớn và số lượng kết cấu sử dụng tùy chọn trong công cụ kỹ thuật SIMATIC
Phù hợp với nhiệm vụ tự động hóa các ngành công nghiệp như các máy nối tiếp, máy đặc biêt, xây dựng nhà máy
Khả năng xử lý cao bài toán nhị phân và dấu chấm động
Được sử dụng như bộ điều khiển trung tâm trong dây chuyền sản xuất
Có 2 cổng truyền thông PROFINET
Có khả năng mở rộng vào/ra thông minh
Cấu hình cấu trúc phân tán vào/ra

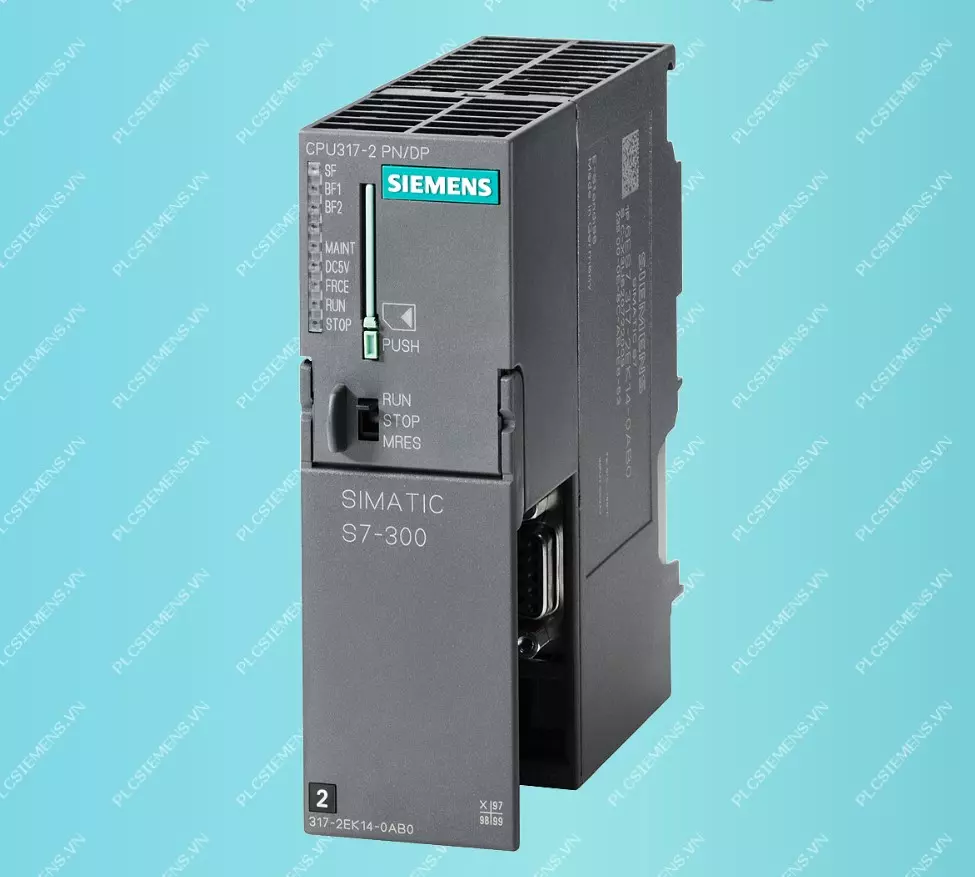

Chế độ Isochronous trong PROFIBUSCPU 317-2PN/DP
CPU có bộ nhớ chương trình trung bình đến lớn và số lượng kết cấu sử dụng tùy chọn trong công cụ kỹ thuật SIMATIC
Phù hợp với nhiệm vụ tự động hóa các ngành công nghiệp như các máy nối tiếp, máy đặc biêt, xây dựng nhà máy
Khả năng xử lý cao bài toán nhị phân và dấu chấm động
Có 2 cổng truyền thông PROFINET
Bộ điều khiển PROFINET IO để điều khiển cấu trúc vào ra phân tán trên PROFINET
Thiết bị PROFINET I kết nối với CPU như thiết bị tích hợp PROFINET dư ới một SIMATIC hoặc bộ điều khiển PROFINET IO thuộc bên thứ 3
Bộ phận tự động hóa cơ bản trên PROFINET
PROFINET Proxy là thiết bị thông minh thuộc PFOFIBUS trong thành phần cơ bản của tự động hóa
Tích hợp web sever với các tùy chọn tạo ra các trang web do người dùng xác định
Hỗn hợp giao diện truyền thông MPI và PRIFIBUS DP
Chế độ Isochronous trong PROFIBUSCPU 319-3PN/DP
Tốc độ xử lí câu lệnh của CPU cao, bộ nhớ chương trình rộng, số lượng khung dữ liệu phù hợp với các yêu cầu ứng dụng
Phù hợp với nhiệm vụ tự động hóa các ngành công nghiệp như các máy nối tiếp, máy đặc biêt, xây dựng nhà máy
Được sử dụng như bộ điều khiển trung tâm trong dây chuyền sản xuất
Bộ điều khiển PROFINET IO để điều khiển cấu trúc vào ra phân tán trên PROFINET
Thiết bị PROFINET I kết nối với CPU như thiết bị tích hợp PROFINET dư ới một SIMATIC hoặc bộ điều khiển bất siemens FROFINET I/O
Có 2 cổng truyền thông PROFINET
Chế độ Isochronous trong PROFIBUS
PROFINET Proxy là thiết bị thông minh thuộc PFOFIBUS trong thành phần cơ bản của tự động hóa
Tích hợp web sever với các tùy chọn tạo ra các trang web do người dùng xác định
Tích hợp vào ra phân tán trong bộ phận tự động hóa cơ bản trên PROFIBUS
Hỗ trợ tùy chọn việc sử dụng các công cụ kỹ thuật SIMATICCPU 312C
Khối CPU tích hợp vào/ra số
Phù hợp các ứng dụng nhỏ với các yêu cầu tốc độ xử lý cao
Chức năng công nghệCPU313C
Khối CPU tích hợp vào/ra số
Phù hợp với nhà máy có yêu cầu tốc độ xử lí cao và thời gian đáp ứng nhanh
Chức năng công nghệCPU313C-2PtP
Khối CPU tích hợp vào/ra số cũng như giao diện nối tiếp thứ hai
Phù hợp với nhà máy có yêu cầu tốc độ xử lí cao và thời gian đáp ứng nhanh
Chức năng công nghệCPU 313C-2DP
Khối CPU tích hợp vào/ra số và giao diện truyền thông PROFIBUS DP master/slave
Phù hợp với nhà máy có yêu cầu tốc độ xử lí cao và thời gian đáp ứng nhanh
Phù hợp vói nhiệm vụ có chức năng đặc biệt
Kết nối vào ra phân tán
Chức năng công nghệCPU 314C-2PtP
Khối CPU tích hợp vào/ra số cũng như giao diện nối tiếp thứ hai
Phù hợp với nhà máy có yêu cầu tốc độ xử lí cao và thời gian đáp ứng nhanh
Chức năng công nghệCPU 314C-2DP
Khối CPU tích hợp vào/ra số và giao diện truyền thông PROFIBUS DP master/slave
Phù hợp với nhà máy có yêu cầu tốc độ xử lí cao và thời gian đáp ứng nhanh
Kết nối vào ra phân tánCPU 314C-2PN/DP
Khối CPU tích hợp vào/ra số, vào ra tương tự và chức năng công nghệ
Tốc độ xử lý cao bài toán nhị phân và dấu chấm động
Kết nối vào ra phân tán thông qua PROFIBUS và PROFINET
Có 2 cổng truyền thông PROFINET
Bộ điều khiển PROFINET IO để điều khiển cấu trúc vào ra phân tán trên PROFINET
Thiết bị PROFINET I kết nối với CPU như thiết bị tích hợp PROFINET dư ới một SIMATIC hoặc bộ điều khiển PROFINET IO thuộc bên thứ 3
Bộ phận tự động hóa cơ bản trên PROFINET
PROFINET Proxy là thiết bị thông minh thuộc PFOFIBUS trong thành phần cơ bản của tự động hóa
Tích hợp web sever với các tùy chọn tạo ra các trang web do người dùng xác định
Chế độ Isochronous trong PROFIBUS
MÔ ĐUN VÀO RA PLC S7-300
Mô đun vào ra Số
Để thích ứng linh hoạt của bộ điều khiển với các nhiệm vụ tương ứng
Kết nối cảm biến số và cơ cấu chấp hành sốMô đun vào ra Tương tự
Để giải quyết các nhiệm vụ phức tạp với tín hiều quá trình tương tự
Để kết nối với cơ cấu chấp hành tương tự và các bộ cảm biến tương tự mà không cần khuếch thêmCác mô đun đặc biệt:
Mô đun Truyền thông
Để thay đổi dữ liệu thông qua kết nối điểm-điểm và hệ thống bus
Xử lí truyền thông thông qua kết nối điểm-điểm
Xử lí truyền thông thông qua kết nối tới giao diện AS-I
Xử lí truyền thông thông qua kết nối tới PROFIBUS DP
Xử lí truyền thông thông qua kết nối tới PROFIBUS FMS
Xử lí truyền thông thông qua kết nối tới mạng ethernet công nghiệpMô đun công nghệ
Mô đun công nghệ có khả năng giảm nhẹ công việc cho CPU trong nhiệm vụ chuyên sâu như đếm, định vị, kiểm soát…
NGUỒN CUNG CẤP PLC S7-300
Nguồn 1 pha, 24VDC cho S7-300
PHỤ KIỆN PLC S7-300
Rail
Bộ lập trình PLC S7-400
PLC Siemens S7 – 400 được thiết kế cho các giải pháp tích hợp hệ thống trong các nhà máy sản xuất và tự động hoá quá trình. Dải sản phẩm bao gồm 9 loại tiêu chuẩn cho CPU, 2 cho dự phòng, 2 cho làm việc liên tục.
CÁC BỘ ĐIỀU KHIỂN TRUNG TÂM CPUs S7-400
CPU 412
Các phương pháp khởi động với chi phí thấp dành cho các thiết bị có hiệu suất trung bình
Có thể được sử dụng trong các hệ thống vừa và nhỏ với các yêu cầu hiệu suất trung bìnhCPU 414
CPU đòi hỏi cao trong phạm vi hiệu suất mức trung bình
Thích hợp cho các nhà máy có nhu cầu bổ sung phạm vilập trình và tốc dộ xử lí
tích hợp chức năng PROFINET trong CPU 414-3 PN/DPCPU 416
CPU có công suất cao nên phạm vi công suất đầu ra cao
Thích hợp cho các nhà máy yêu cầu cao về công suất đầu ra lớn
PROFINET chức năng tích hợp trong CPU 416-3 PN/DPCPU 417
CPU của SIMATIC S7-400 có công suất lớn nhất
Có thể được sử dụng trong các cài đặt phức tạp nhất trong phạm vi hoạt động trên
Với hai khe cắm cho module IFCPU 412H
CPU choSIMATIC S7-400H và S7-400F/FH
Có thể được sử dụng trong các hệ thống S7-400H tính sẵn sàng cao
Có thể sử dụng với F thời gian chạy cho phép bằng F-CPU có thể chạy trong các hệ thống an toàn liên quan đến S7-400F / FH
Với tích hợp PROFIBUS DP Master và hỗn hợp giao diện MPI/PROFIBUS DP master
Với tích hợp giao diện PROFINET (2- cổng)
Có 2 khe cắm cho module đồng bộCPU 414H
CPU choSIMATIC S7-400H và S7-400F/FH
Có thể được sử dụng trong các hệ thống S7-400H tính sẵn sàng cao
Có thể sử dụng với F thời gian chạy cho phép bằng F-CPU có thể chạy trong các hệ thống an toàn liên quan đến S7-400F / FH
Với tích hợp PROFIBUS DP Master và hỗn hợp giao diện MPI/PROFIBUS DP master
Với tích hợp giao diện PROFINET (2- cổng)
Có 2 khe cắm cho module đồng bộCPU 416H
CPU choSIMATIC S7-400H và S7-400F/FH
Có thể được sử dụng trong các hệ thống S7-400H tính sẵn sàng cao
Có thể sử dụng với F thời gian chạy cho phép bằng F-CPU có thể chạy trong các hệ thống an toàn liên quan đến S7-400F / FH
Với tích hợp PROFIBUS DP Master và hỗn hợp giao diện MPI/PROFIBUS DP master
Với tích hợp giao diện PROFINET (2- cổng)
Có 2 khe cắm cho module đồng bộCPU 417H
CPU choSIMATIC S7-400H và S7-400F/FH
Có thể được sử dụng trong các hệ thống S7-400H tính sẵn sàng cao
Có thể sử dụng với F thời gian chạy cho phép bằng F-CPU có thể chạy trong các hệ thống an toàn liên quan đến S7-400F / FH
Với tích hợp PROFIBUS DP Master và hỗn hợp giao diện MPI/PROFIBUS DP master
Với tích hợp giao diện PROFINET (2- cổng)
Có 2 khe cắm cho module đồng bộ
MÔ ĐUN VÀO RA PLC SIEMENS S7-400
Mô đun vào ra số
Để thích ứng linh hoạt của bộ điều khiển với các nhiệm vụ tương ứng
Kết nối cảm biến số và cơ cấu chấp hành sốMô đun vào ra Tương tự
Để giải quyết các nhiệm vụ phức tạp với tín hiều quá trình tương tự
Để kết nối với cơ cấu chấp hành tương tự và các bộ cảm biến tương tự mà không cần khuếch thêmCác mô đun đặc biệt
Mô đun Truyền thông
Các giải pháp hiệu quả về chi phí được cung cấp bởi các MPI tích hợp trong CPU
Các giải pháp hiệu suất cao được cung cấp bởi các module truyền thông kết nối point-to-point và kết nối tới PROFIBUS và Ethernet công nghiệpMô đun công nghệ
Mô đun công nghệ có khả năng giảm nhẹ công việc cho CPU trong nhiệm vụ chuyên sâu như đếm, định vị, điều khiển vòng kín
NGUỒN CUNG CẤP PLC SIEMENS S7-400
Nguồn PS405/407 cho S7-400
PHỤ KIỆN PLC SIEMENS S7-400
Rail
Tận dụng tối đa khả năng của PLC Siemens không chỉ giúp tăng năng suất mà còn đảm bảo độ tin cậy cao và sự linh hoạt trong quản lý. Tích hợp dễ dàng với các thiết bị và hệ thống khác, chúng là nền tảng vững chắc cho tương lai tự động hóa nhà máy của bạn.
Chuyển đổi hệ thống tự động của bạn với PLC Siemens để tận hưởng sự tiện ích, độ tin cậy và khả năng kết nối không giới hạn. Liên hệ chuyên gia của chúng tôi ngay hôm nay để biết thêm về cách Siemens có thể cải thiện hiệu suất tự động hóa của bạn.
