Cáp Truyền Thông Công Nghiệp Siemens Chính Hãng — PROFINET CAT5E/CAT6A / PROFIBUS FC Standard & Robust / Cáp Quang Multimode 50/125 & 62.5/125 / IE Flex & IE TP Cord Sets M12 X-Coded IP65/IP67/IP69K / MPI DP Programming Cable — 407 Model / Bán Theo Mét / Cuộn 100m–4000m / Đầu Nối RJ45 & M12 & BFOC

Danh mục Cáp Truyền Thông tại plcsiemens.vn là danh mục lớn nhất toàn site — 407 model — phủ toàn bộ 5 dòng cáp truyền thông công nghiệp chuẩn Siemens: (1) Cáp PROFINET (Industrial Ethernet) — 6XV1840 dạng cuộn bán theo mét (CAT5E Type A, màu xanh lá đặc trưng Siemens RAL6018) và 6XV1878/6XV1881 dạng cord sets lắp sẵn đầu nối RJ45 & M12 X-Coded; (2) Cáp PROFIBUS FC — 6XV1830 Standard (màu tím, 2 lõi, 100V, 110 mΩ/m) và các biến thể Food Grade, Robust, Trailing; (3) Cáp quang multimode — 6XV1847 dạng BFOC (BayoNet Fiber Optic Connector) và LC duplex, sợi 50/125 µm và 62.5/125 µm cho khoảng cách đến 2000m; (4) IE Flex & IE TP Cord Sets — 6XV1878 dây lắp sẵn đầu nối M12 X-Coded 4/8 pin IP65/IP67/IP69K, chiều dài cố định 0.3–80m, tiêu chuẩn thực phẩm FDA/NSF; (5) Cáp lập trình MPI/DP/PPI — 6ES7901 kết nối PC/PG với PLC SIMATIC S7-200/300/400/1200/1500 qua USB, RS-232 và MPI/PROFIBUS — tất cả đều là hàng chính hãng Siemens Industry (không phải compatible/clone), in laser mã sản phẩm và xuất xứ EU, kèm CO/CQ và kiểm tra trên Siemens Industry Mall.

⚡ Tại sao nên mua cáp Siemens chính hãng thay vì cáp tương thích (compatible) từ nhà sản xuất khác?

Câu hỏi phổ biến nhất khi dự toán dự án. Câu trả lời từ thực tế công trình: (1) Cáp PROFIBUS 6XV1830-0EH10 chính hãng có impedance 150Ω ±15% được kiểm định theo EN 50170 — cáp compatible Trung Quốc thường 120Ω hoặc 150Ω không ổn định, gây phản xạ tín hiệu trên đoạn bus dài >200m, lỗi communication ngẫu nhiên khó debug — nhà tích hợp hệ thống DCS/SCADA Việt Nam đã gặp sự cố này nhiều lần; (2) Cáp PROFINET 6XV1840-2AH10 chính hãng đạt CAT5E Class D per IEC 11801, crosstalk và insertion loss đảm bảo 100 Mbps Full Duplex ổn định ở tốc độ IRT (Isochronous Real-Time) của S7-1500 — cáp CAT5E thương mại rẻ tiền không đảm bảo được IRT timing <1ms; (3) IE Flex cord set M12 6XV1881-5AH30 IP69K chứng nhận thực phẩm FDA — không thể thay bằng cáp M12 tương thích không có chứng nhận tương đương khi audit nhà máy thực phẩm.

5 Dòng Cáp Truyền Thông — Phân Loại & Ứng Dụng

Toàn Bộ Sản Phẩm — Phân Nhóm Chi Tiết 407 Model

Nhóm 1: Cáp PROFINET Industrial Ethernet FC — Cuộn Bán Theo Mét

Cáp PROFINET 6XV1840 là cáp đồng trục 4 lõi xoắn đôi (2×2) chuẩn CAT5E Type A dành riêng cho PROFINET trong môi trường công nghiệp — màu xanh lá đặc trưng Siemens, in laser "SIEMENS 6XV1840-2AH10 PROFINET TYPE A":

Thông số kỹ thuật PROFINET 6XV1840-2AH10:

• Giao thức: PROFINET Type A per IEC 61784-5-3​

• Chuẩn: CAT5E Class D per IEC 11801

• Tốc độ: 10/100 Mbps, hỗ trợ IRT (Isochronous Real-Time)​

• Số lõi: 4 (2×2 xoắn đôi)​

• Điện áp: 80V RMS​

• Hỗ trợ PoE/PoE+: ✅​

• Vỏ ngoài: PVC màu xanh lá RAL 6018​

• Lớp chống nhiễu: Lá nhôm + lưới thép (shielded)​

• Nhiệt độ hoạt động: -30°C đến +70°C​

• Chứng nhận: CE, UL/CSA, PROFINET certification​

💡 Cách nhận biết cáp PROFINET Siemens chính hãng: Vỏ màu xanh lá RAL 6018 in laser chìm "SIEMENS – 6XV1840-2AH10 – PROFINET TYPE A" theo từng mét — cuộn 100m/4000m có tem bao bì Siemens Industry kèm CO/CQ. Cáp compatible thường màu xanh nhưng không có in laser mã Siemens, impedance không đạt CAT5E Class D, không có chứng nhận PROFINET certified.​

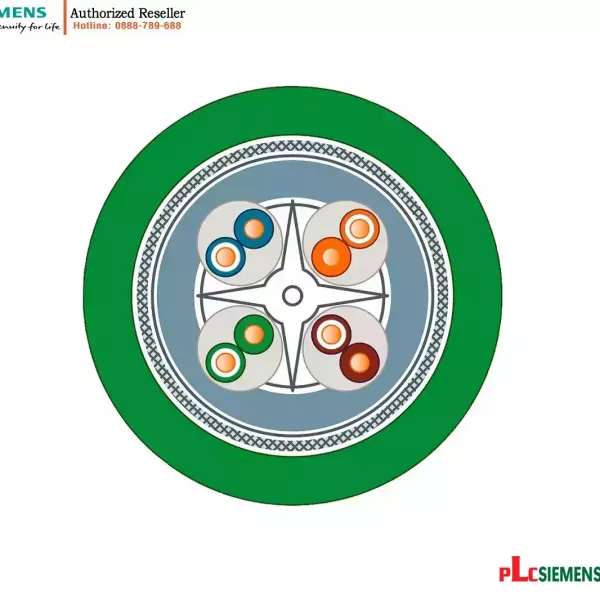

Nhóm 2: IE Flex & IE TP Cord Sets — Dây Lắp Sẵn Đầu Nối M12 & RJ45

IE Flex Cord Sets (6XV1878) và IE Robust (6XV1881) là dây PROFINET lắp sẵn đầu nối M12 X-Coded 8 pin (1000 Mbps Gigabit) và RJ45 — dùng trực tiếp không cần bấm đầu, cắm vào thiết bị ngay — cáp mềm stranded chống mỏi cơ học:

Dòng IE Robust (6XV1881) — Cord sets đầu nối M12 tiêu chuẩn thực phẩm:

Giải thích IP69K: IP69K là cấp bảo vệ cao nhất — chịu được tia nước áp suất cao đến 100 bar và nhiệt độ 80°C trong khoảng cách 0.1–0.15m. Bắt buộc trong nhà máy thực phẩm (rửa CIP), nhà máy bia, chế biến thủy sản, nhà máy dược phẩm — khi dây cáp phải chịu xịt rửa áp lực cao hàng ngày.​

Nhóm 3: Cáp PROFIBUS FC — Cuộn Bán Theo Mét

Cáp PROFIBUS FC (Fast Connect) dòng 6XV1830 là cáp bus tiêu chuẩn công nghiệp — 2 lõi xoắn đôi, màu tím đặc trưng (violet), impedance 150Ω chuẩn PROFIBUS EN 50170/IEC 61158:

Thông số kỹ thuật 6XV1830-0EH10:

• Tiêu chuẩn: PROFIBUS FC Standard GP, Type A per EN 50170​

• Cấu tạo: 02YSY (ST) CY 1×2×0.64/2.55-150​

• Impedance: 150Ω (±15% tại 3–20 MHz)​

• Tốc độ: lên đến 12 Mbps, khoảng cách tối đa 1000m (tại 93.75 kbps)​

• Điện trở vòng: max 110 mΩ/m​

• Điện dung: 28.5 pF/m tại 1 kHz​

• Điện áp: 100V AC/DC​

• Lớp bảo vệ: Lá nhôm + lưới thép — chống nhiễu EMI/RFI

• Vỏ ngoài: PVC màu tím violet

• Chứng nhận: CE, EAC, PROFIBUS certified, UL/CSA​

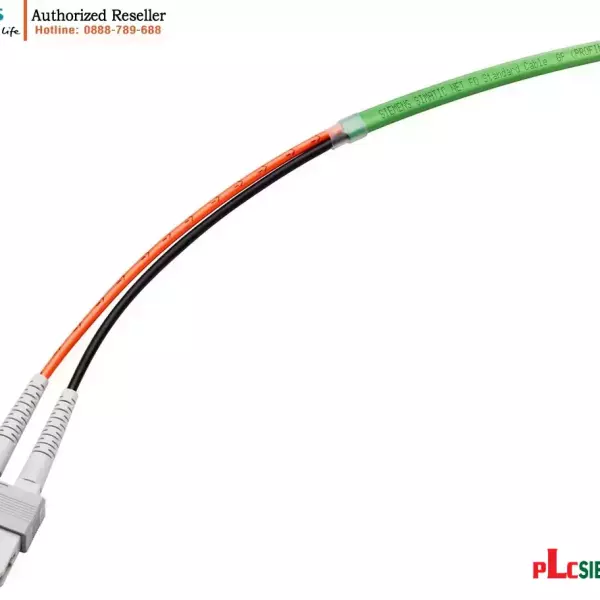

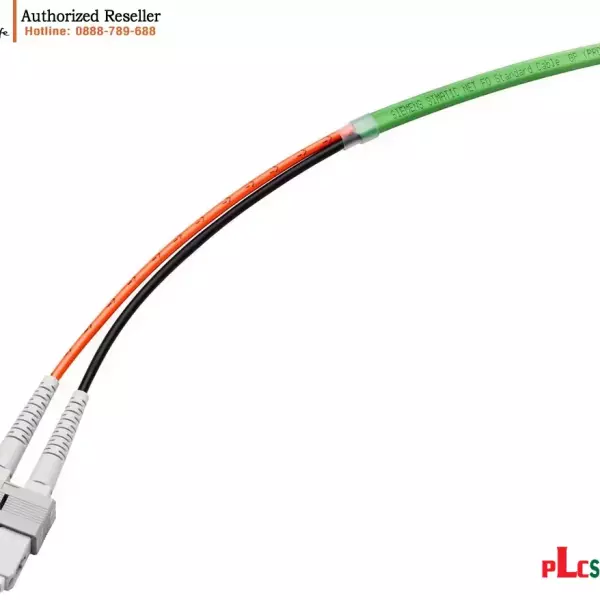

Nhóm 4: Cáp Quang Industrial Ethernet Multimode — LC & BFOC

Cáp quang multimode Siemens dòng 6XV1847 — cho khoảng cách >100m mà đồng xoắn không đạt được, và loại bỏ hoàn toàn nhiễu EMI/RFI trong môi trường điện từ mạnh (lò điện, biến tần, hàn hồ quang):

Bảng chọn cáp quang theo ứng dụng:

Nhóm 5: Cáp Lập Trình MPI/DP/PPI — Kết Nối PC/PG với PLC

Cáp lập trình SIMATIC dòng 6ES7901 — kết nối máy tính/laptop với PLC S7 qua cổng USB hoặc RS-232, dùng để upload/download chương trình STEP 7/TIA Portal:

So Sánh PROFIBUS vs PROFINET — Chọn Cáp Nào Cho Dự Án Mới?

Câu hỏi kỹ thuật phổ biến nhất khi thiết kế hệ thống điều khiển mới:​

Hướng Dẫn Chọn Nhanh Theo Ứng Dụng

6 câu hỏi xác định đúng loại cáp trong 407 sản phẩm:

• 1️⃣ Giao thức mạng dự án là gì? → PROFIBUS DP: 6XV1830-0EH10 tím → PROFINET: 6XV1840-2AH10 xanh

• 2️⃣ Khoảng cách >100m hoặc môi trường nhiễu điện từ mạnh? → Cáp quang 6XV1847 — loại bỏ hoàn toàn nhiễu EMI

• 3️⃣ Cần dây lắp sẵn đầu nối ngay cho thiết bị di chuyển/robot? → IE Flex M12 6XV1878 cord sets — cắm ngay không bấm đầu

• 4️⃣ Môi trường có nước rửa áp lực cao (thực phẩm, bia, dược phẩm)? → IP69K: 6XV1878-5HH hoặc 6XV1881-5AH30/50 — chuẩn thực phẩm

• 5️⃣ Cáp phải kéo xích (drag chain) liên tục? → Trailing/Flex stranded: 6XV1830-3EH10 (PROFIBUS) hoặc 6XV1840-3AH10 (PROFINET)

• 6️⃣ Kết nối laptop lập trình PLC S7? → 6ES7901-0BF00 (MPI) hoặc 6ES7901-4BD00 (MPI/DP/PPI) — USB kết nối trực tiếp

Ứng Dụng Thực Tế Điển Hình

Cáp Siemens là tiêu chuẩn kết nối trong toàn bộ hệ thống tự động hóa công nghiệp:

• 🏭 Nhà máy sản xuất OEM — PROFINET 6XV1840 kết nối S7-1500 với ET200SP và G120: 6XV1840-2AH10 cuộn 4000m đi trong máng cáp từ tủ điều khiển trung tâm đến các ET200SP phân tán và biến tần G120 — bán theo mét cắt đúng chiều dài, bấm đầu RJ45 IE FC tại công trình, đạt CAT5E IRT cho S7-1500 1ms cycle

• 🍺 Nhà máy thực phẩm/đồ uống — IE Flex M12 IP69K 6XV1881-5AH50 kết nối sensor dây chuyền rửa: IE Flex IP69K M12 cord set 5m kết nối cảm biến và actuator trên dây chuyền chiết rót/rửa chai — chịu xịt rửa CIP 80°C áp suất 100 bar hàng ngày, chứng nhận FDA/NSF không lo contamination khi tiếp xúc sản phẩm thực phẩm

• 🏗️ Dự án upgrade mạng cũ S7-300/400 — 6XV1830-0EH10 PROFIBUS tím đi lại dây từ S7-400 đến các DP slave IM153: Cáp PROFIBUS FC 6XV1830-0EH10 bán theo mét, cắt đoạn, lắp đầu nối Sub-D9 FC hoặc connector PROFIBUS 90° — không cần hàn, đầu nối FC (Fast Connect) cắm trực tiếp vào cáp

• ⚡ Nhà máy điện/lò điện hồ quang — Cáp quang 6XV1847 50/125µm LC duplex thay đồng: Môi trường lò điện hồ quang nhiễu EMI cực mạnh làm cáp đồng PROFINET mất gói tin liên tục — thay bằng cáp quang 6XV1847 50/125µm OM3 kết nối IE Switch XC200 (SFP quang) — 100% loại bỏ nhiễu EMI, khoảng cách đến 2000m

• 🤖 Robot và máy CNC — IE Flex Trailing 6XV1878 drag chain liên tục: 6XV1878-5SH cord sets stranded mềm kết nối bộ truyền động servo Sinamics S120 với ET200pro IP67 trên cánh tay robot — ruột stranded chịu uốn cong >5 triệu chu kỳ, không gãy lõi, IP67 chịu dầu cắt gọt CNC
