Cảm Biến Đo Nhiệt Độ SITRANS T Siemens Chính Hãng — Transmitter TH (Đầu Đo)/TR (DIN Rail)/TF (Field) + RTD Pt100 -196°C~+600°C / Thermocouple K/J/N -270°C~+1100°C / 4-20mA & HART 7 / 2 Ngõ Vào Dự Phòng Nóng / SIL2/3 / ATEX IECEx / Lắp Đầu Form B & C

Dòng SITRANS T là hệ sinh thái thiết bị đo nhiệt độ công nghiệp toàn diện nhất của Siemens — gồm 41 model trong danh mục plcsiemens.vn, chia thành 3 kiểu transmitter phục vụ mọi nhu cầu lắp đặt và ứng dụng: TH (Head Transmitter — gắn trực tiếp vào đầu đo cảm biến form B/C), TR (Rail Transmitter — lắp trên thanh DIN rail trong tủ điều khiển), TF (Field Transmitter — lắp hiện trường trong vỏ field housing IP66/IP67) — kết hợp với 2 loại cảm biến cơ bản: RTD Pt100 (điện trở nhiệt, độ chính xác Class AA ±0.1°C, dải -196°C đến +600°C, kết nối 2/3/4 dây) và Thermocouple loại K/J/N (cặp nhiệt điện, dải -270°C đến +1100°C, phù hợp nhiệt độ cao lò nung/lò đốt). Tất cả transmitter đều hỗ trợ đầu ra 4-20mA tiêu chuẩn, dòng cao cấp TH420/TR420/TF420 bổ sung HART 7 (cấu hình từ xa, chẩn đoán trạng thái cảm biến không cần tháo thiết bị), 2 ngõ vào cảm biến song song với chức năng dự phòng nóng (hot backup) và chứng nhận SIL2/SIL3 theo IEC 61508 — sẵn sàng tích hợp trực tiếp vào vòng lặp Safety Instrumented Function mà không cần relay an toàn bên ngoài. Dòng TF320/TF420 được thiết kế lắp hiện trường với vỏ nhôm đúc IP66/IP67 và chứng nhận ATEX/IECEx Zone 1 & Zone 21 — tiêu chuẩn bắt buộc cho dầu khí, hóa chất và khai khoáng.

💡 Tại sao kỹ sư đo lường Việt Nam chọn SITRANS T Siemens thay vì Endress+Hauser iTEMP, ABB TTF300 hay Yokogawa YTA cùng phân khúc?

3 lý do kỹ thuật cụ thể từ công trình thực tế: (1) SITRANS TH420 hot backup 2 cảm biến — không dừng sản xuất khi Pt100 hỏng: TH420 kết nối 2 cảm biến Pt100 đồng thời, giám sát drift và tự chuyển sang cảm biến dự phòng khi cảm biến chính hỏng — thay cảm biến hỏng mà quá trình sản xuất vẫn chạy liên tục, không có downtime; (2) Tích hợp liền mạch với S7-1200/S7-1500 qua HART over 4-20mA hoặc AI HART module — không cần gateway, đọc giá trị cảm biến, trạng thái và mã lỗi trực tiếp từ TIA Portal theo chuẩn FDI/EDDL; (3) SIL2/3 tích hợp sẵn trong TF320/TF420/TH420 — vòng lặp SIS không cần thêm relay kiểm tra, giảm từ 5 thiết bị xuống 2 thiết bị mỗi vòng lặp, tiết kiệm 40% chi phí Safety loop.

Kiến Trúc Sản Phẩm SITRANS T — 3 Kiểu Transmitter × 3 Cấp Tính Năng

Hiểu đúng ma trận TH/TR/TF × 100/320/420 giúp kỹ sư chọn đúng model ngay lần đầu:

Toàn Bộ 41 Sản Phẩm Trong Danh Mục — Phân Nhóm Chi Tiết

Nhóm 1: Cảm Biến RTD Rời (Resistance Thermometer Insert)

Cảm biến RTD cơ bản — đầu ra tín hiệu điện trở Pt100 thuần túy, dùng kết hợp với transmitter TH/TR/TF:

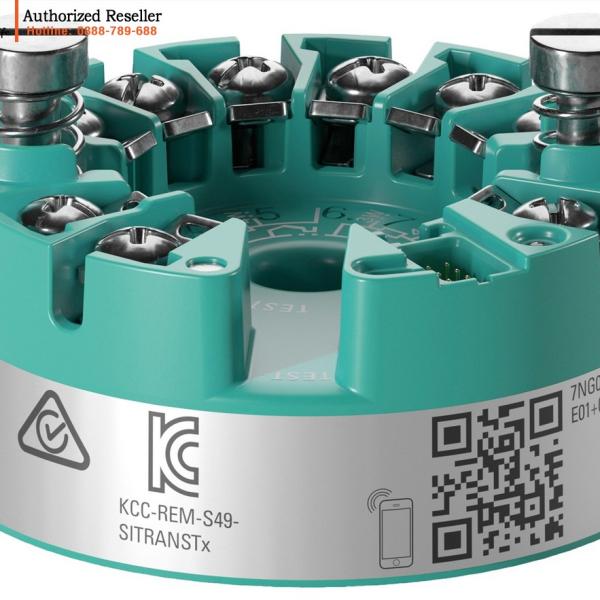

Nhóm 2: SITRANS TH — Head Transmitter Gắn Đầu Đo

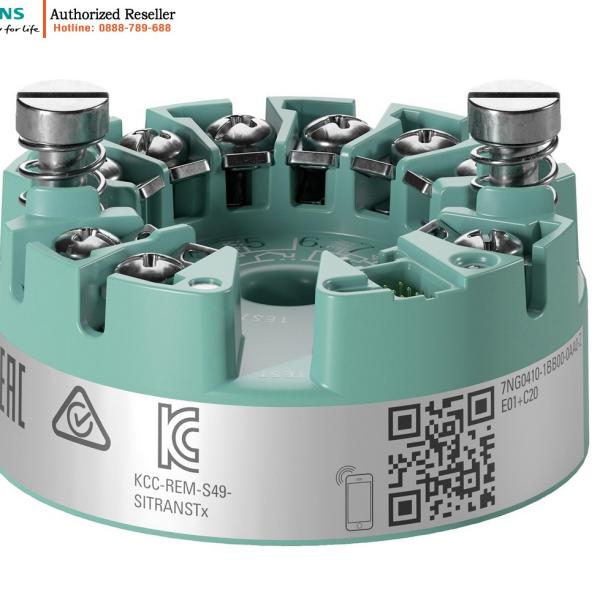

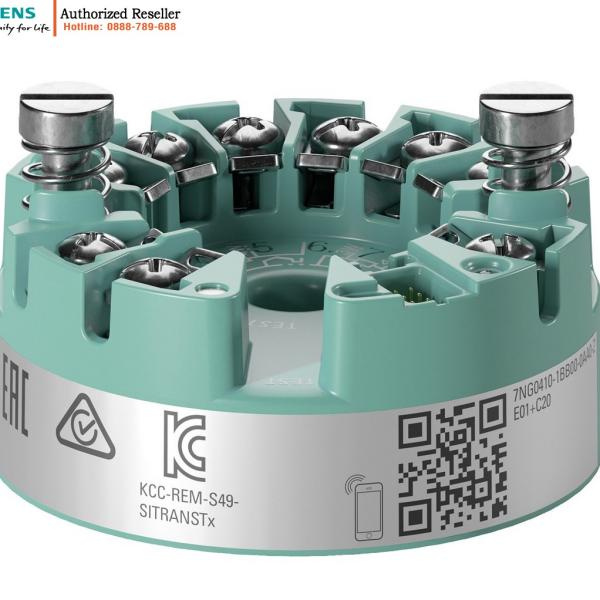

SITRANS TH được lắp trực tiếp bên trong vỏ đầu kết nối của cảm biến nhiệt độ — tín hiệu 4-20mA/HART truyền qua dây 2 dây về phòng điều khiển:

⚠️ Ý nghĩa hậu tố "-Z" trong mã TH/TR/TF420: Hậu tố -Z = phiên bản có 2 ngõ vào cảm biến RTD/TC song song với chức năng hot backup tự động. Khi cảm biến chính phát hiện drift vượt ngưỡng (>2°C/24h) hoặc hở mạch, TH420-Z tự chuyển sang cảm biến dự phòng và báo cảnh báo qua HART — quá trình sản xuất không bị gián đoạn.

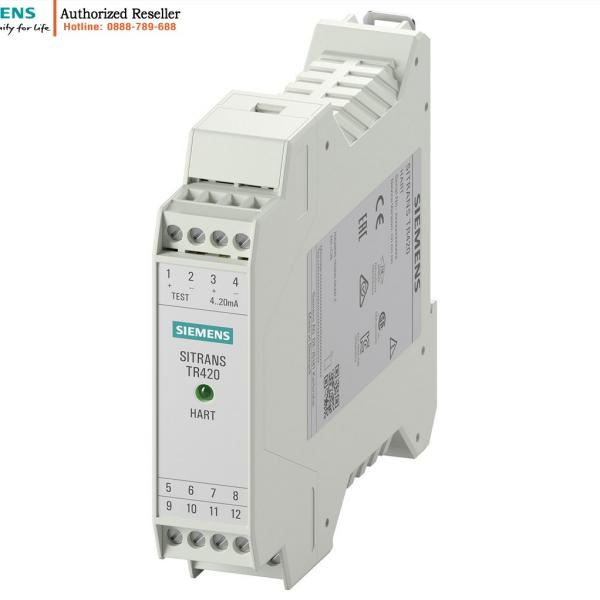

Nhóm 3: SITRANS TR — Rail Transmitter Lắp DIN Rail

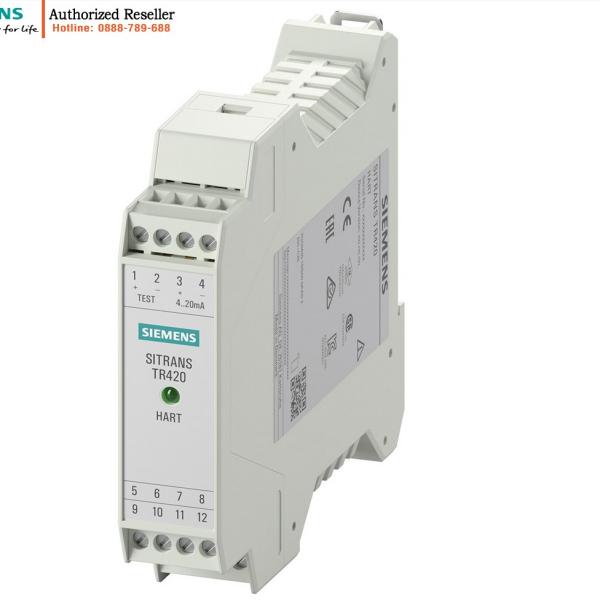

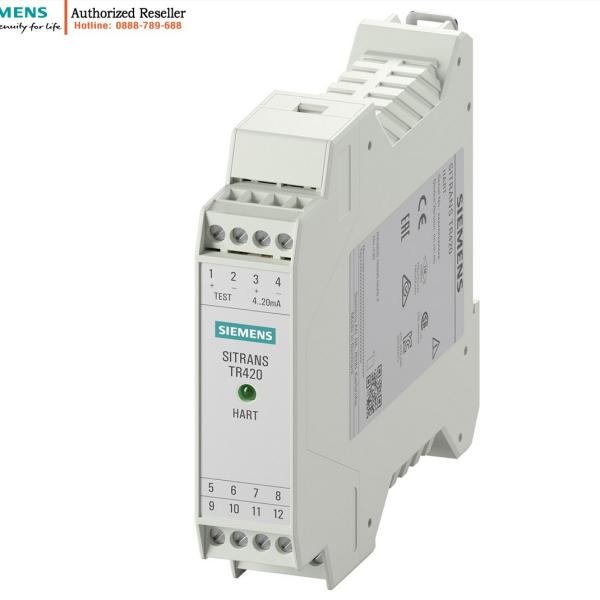

SITRANS TR420 — lắp trên thanh DIN 35mm trong tủ điều khiển, kết nối với cảm biến RTD/TC từ xa bằng dây cặp xoắn có màn chắn:

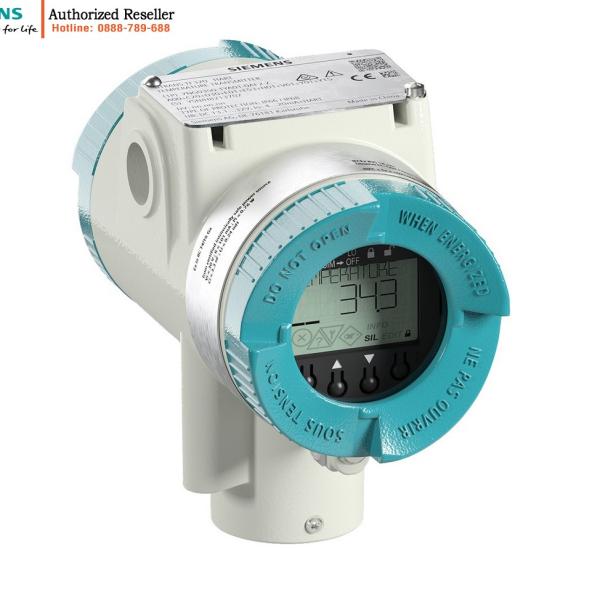

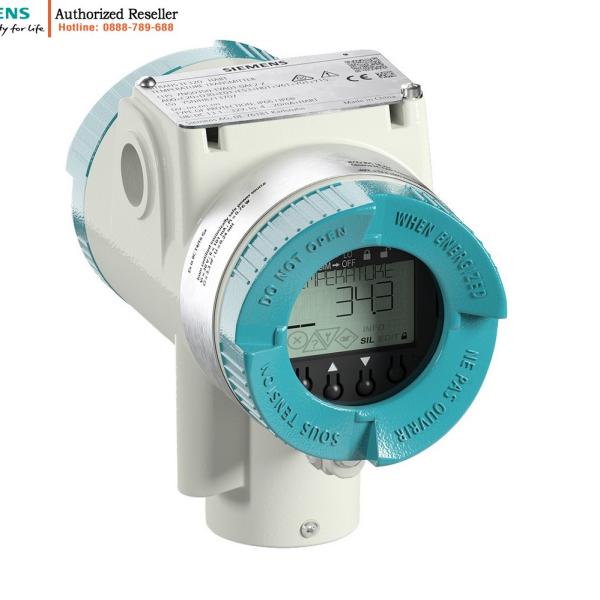

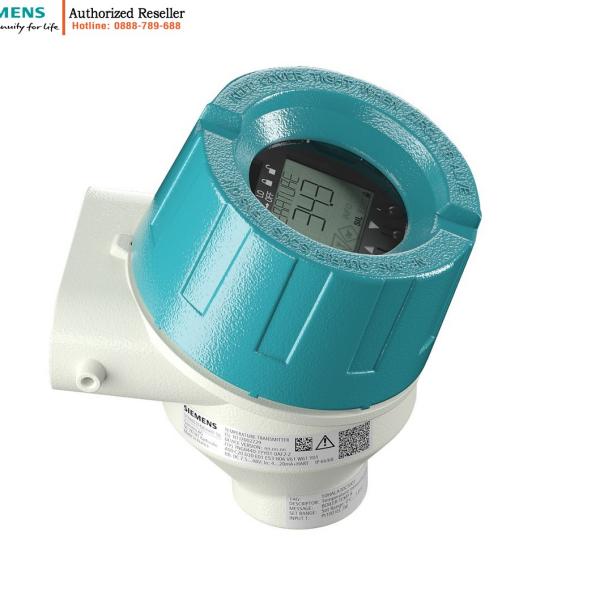

Nhóm 4: SITRANS TF320 — Field Transmitter IP66/67 4-20mA & HART

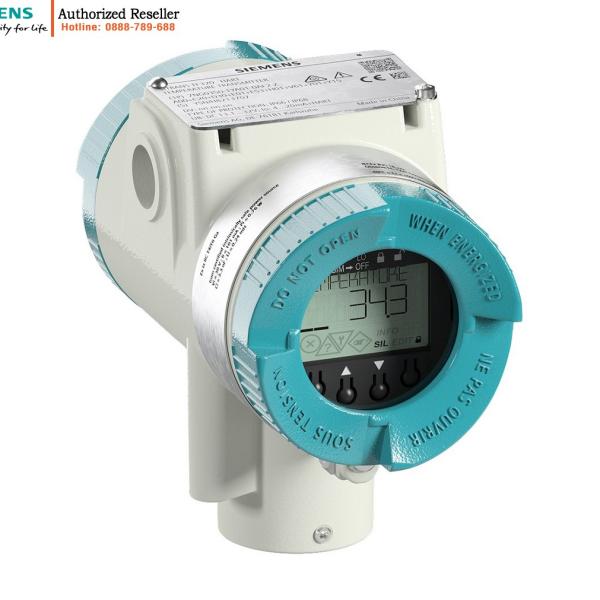

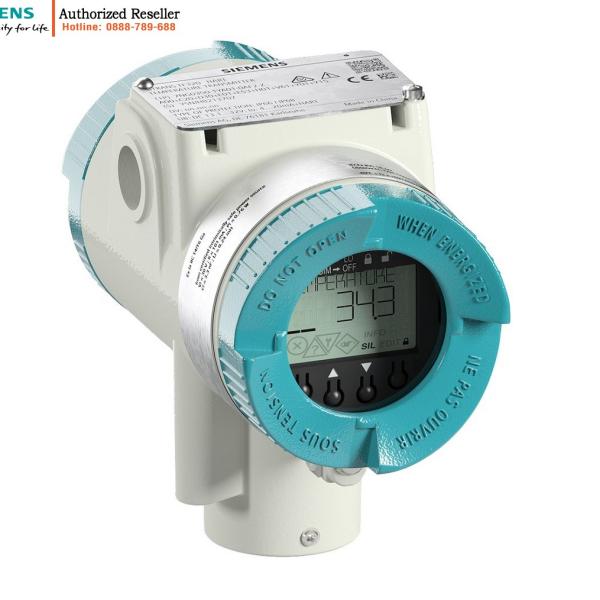

SITRANS TF320 — transmitter lắp hiện trường, vỏ nhôm đúc IP66/IP67, chứng nhận ATEX/IECEx/NEPSI cho khu vực nguy hiểm:

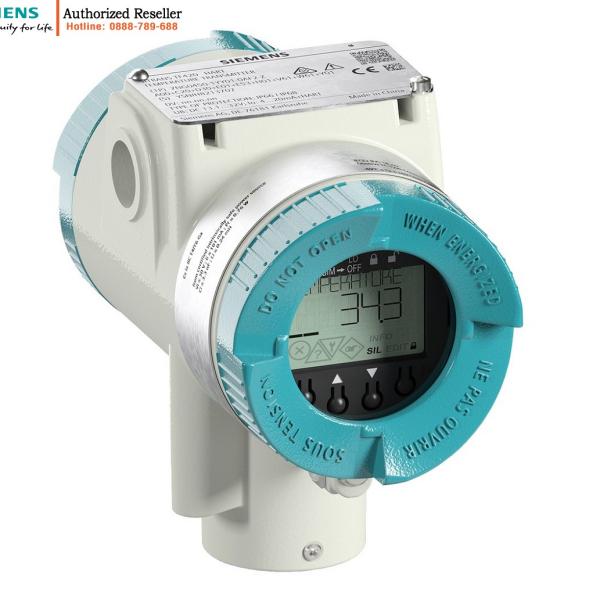

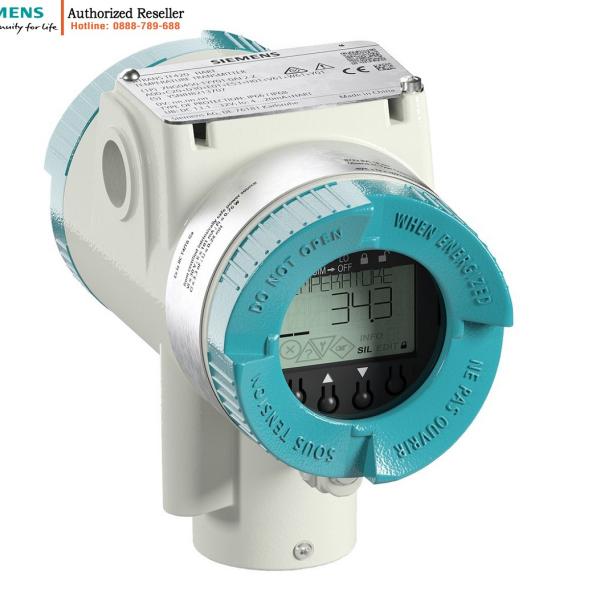

Nhóm 5: SITRANS TF420 — Field Transmitter Cao Cấp HART SIL2 2 Ngõ Vào

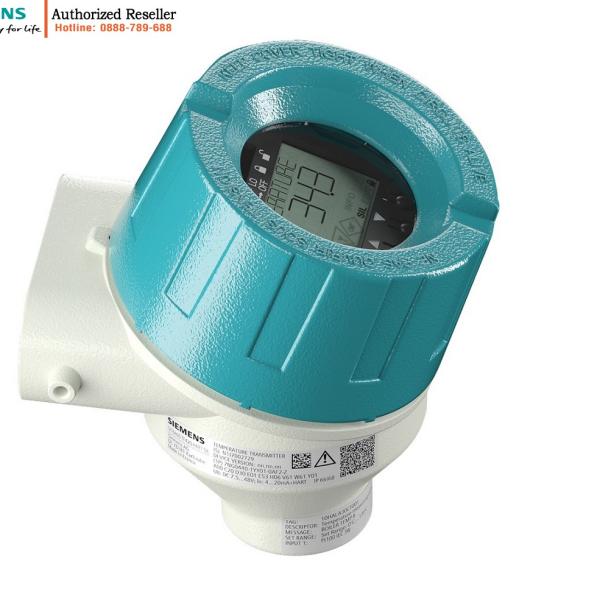

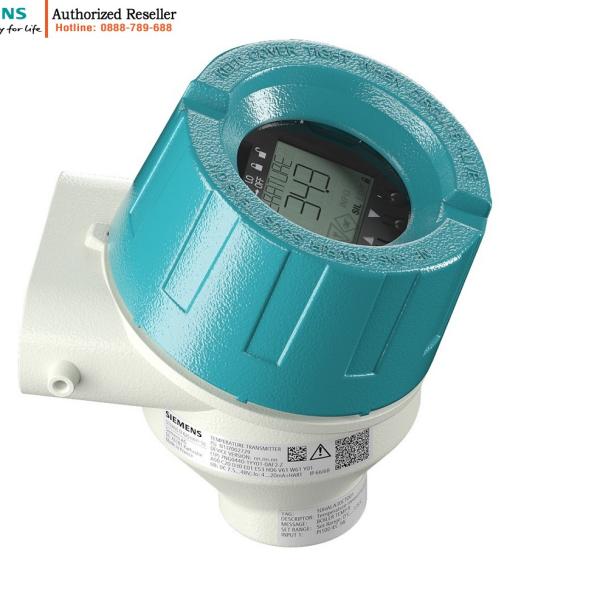

SITRANS TF420 — dòng field transmitter cao cấp nhất — 2 ngõ vào, HART đầy đủ, SIL2/3, hot backup, ATEX Zone 1 & Zone 21:

Thông Số Kỹ Thuật Đầy Đủ — SITRANS TH/TR/TF420

5 Tính Năng Nổi Bật SITRANS TH420/TF420

SITRANS TH420 và TF420 là dòng cao cấp nhất trong danh mục — mang 5 tính năng thực dụng không thể thiếu cho công nghiệp chế biến:

• ✅ Hot Backup 2 cảm biến — zero downtime khi Pt100 hỏng: 2 cảm biến Pt100 kết nối song song, TH420-Z/TF420-Z liên tục so sánh chênh lệch giữa 2 cảm biến — khi cảm biến chính lệch >ngưỡng thiết lập, thiết bị tự chuyển sang cảm biến dự phòng mà không cắt tín hiệu 4-20mA — kỹ sư thay cảm biến hỏng trong khi quá trình chạy bình thường, không mất dữ liệu, không dừng dây chuyền

• ✅ Drift detection — phát hiện Pt100 lão hóa trước khi đo sai: SITRANS TH420 theo dõi tốc độ thay đổi giá trị và so sánh 2 cảm biến liên tục — khi phát hiện drift bất thường (cảm biến đang lão hóa chậm dần), thiết bị báo cảnh báo HART trước khi cảm biến mất chính xác hoàn toàn — bảo trì theo điều kiện thực tế (condition-based maintenance) thay vì theo lịch cố định

• ✅ HART 7 — cấu hình và chẩn đoán từ xa không cần can thiệp thực địa: TH420/TR420/TF420 và TF320 hỗ trợ HART 7 — đọc nhiệt độ thứ cấp (cảm biến 1, cảm biến 2, nhiệt độ junction), trạng thái thiết bị, mã lỗi, cấu hình dải đo — trực tiếp từ phòng điều khiển qua DCS hoặc handheld FC475 mà không cần lên tháp/xuống hầm tới vị trí thiết bị

• ✅ SIL2/SIL3 tích hợp — vòng lặp Safety không cần relay kiểm tra bổ sung: TF320/TF420 được chứng nhận IEC 61508 SIL2 (single device) và SIL3 (redundant 2 cảm biến) — tích hợp trực tiếp vào Safety Instrumented System theo IEC 61511, giảm số lượng thiết bị trong vòng lặp SIS từ 5 xuống còn 2 thiết bị (sensor + logic solver), tiết kiệm 40% chi phí và 60% dây đấu nối

• ✅ ATEX/IECEx/NEPSI tích hợp — 1 model cho cả vùng nguy hiểm gas và bụi: TF420 có chứng nhận Zone 1 (gas, hơi dễ cháy) và Zone 21 (bụi dễ cháy) trong cùng 1 model — không cần đặt hàng phiên bản khác cho từng môi trường, tồn kho phụ tùng thay thế đơn giản hơn cho nhà máy có cả 2 khu vực nguy hiểm

Ứng Dụng Thực Tế Điển Hình

SITRANS T Siemens là tiêu chuẩn đo nhiệt độ trong các ngành công nghiệp chủ lực:

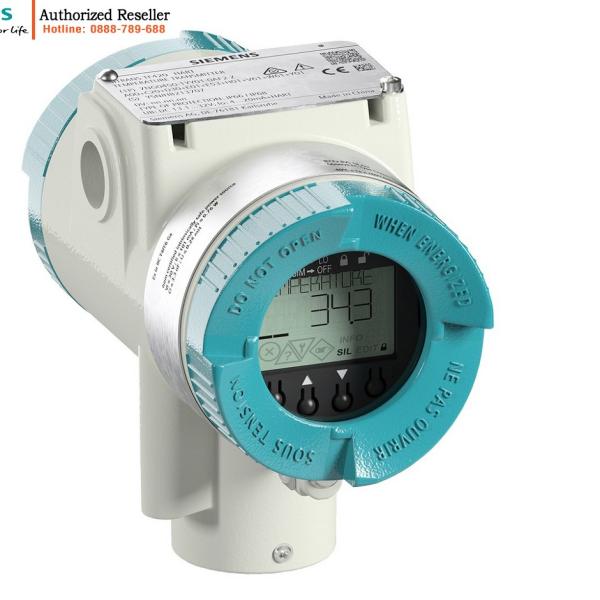

• 🛢️ Dầu khí onshore/offshore — TF420 ATEX 2 ngõ vào SIL2 đo nhiệt độ đường ống: TF420 7NG0450-0BA01-0BF0-Z tại well head và manifold đo nhiệt độ dầu thô — ATEX Zone 1, SIL2 trong vòng lặp HIPPS (High Integrity Pressure Protection System), hot backup 2 × Pt100 class AA tránh shutdown giả (spurious trip), HART kết nối DCS Yokogawa Centum

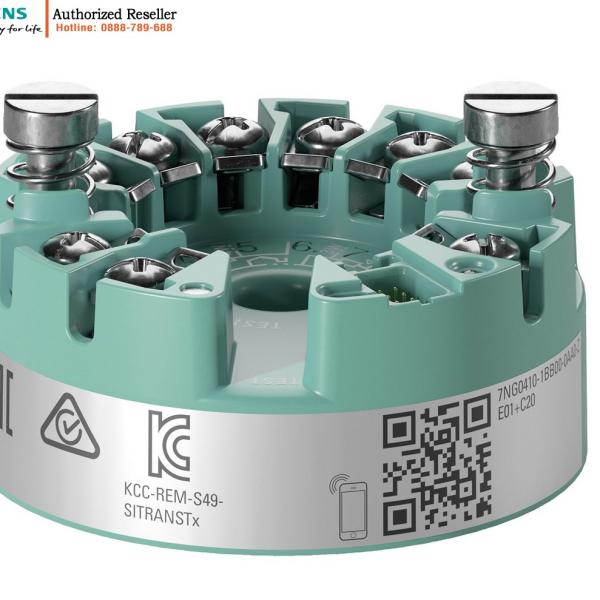

• 🏭 Nhà máy hóa chất/phân bón — TH420 head transmitter đo nhiệt độ phản ứng: TH420 7NG0410-1BB00-0NA0-Z gắn trong đầu Pt100 bình phản ứng — cách ly galvanic hoàn toàn tránh dòng nhiễu ground loop, hot backup 2 × Pt100 cho điểm đo quan trọng, HART kết nối PCS7 Asset Management trung tâm

• 🍺 Nhà máy thực phẩm/đồ uống — TR420 DIN rail + RTD SITRANS TS300 vệ sinh: TR420 DIN rail trong tủ điều khiển kết hợp SITRANS TS300 clamp-on vệ sinh CIP/SIP — đo nhiệt độ thanh trùng Pasteur 72°C, phát hiện drift để cảnh báo sớm, HART kết nối S7-1500 qua module HART 4AI

• ⚡ Nhà máy điện/turbine — TF420 đo nhiệt độ bearing, gas turbine inlet: TF420 2 ngõ vào TC Type K đo nhiệt độ bearing và inlet gas turbine 1100°C — SIL2 trong vòng lặp ESD, redundant measurement giảm spurious shutdown, HART kết nối DCS ABB 800xA

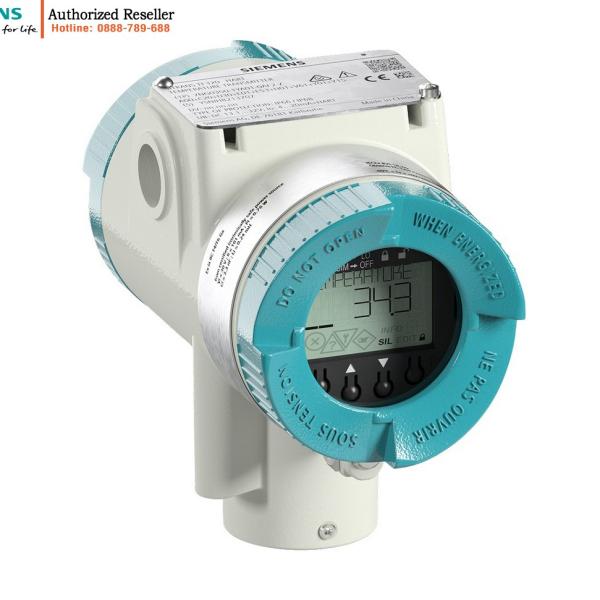

• 🏗️ Ngành thép/luyện kim — TF320 TC Type K/J/N đo nhiệt độ lò nung đến 1100°C: TF320 7NG0350-0BA01-0BF0-Z vỏ dual compartment chịu nhiệt môi trường đến 85°C — thermocouple type K đo nhiệt độ buồng nung lò thấm carbon 900–1050°C, ATEX cho khu vực bụi kim loại Zone 21, kết nối S7-1200 module AI TC

Hướng Dẫn Chọn Nhanh — TH vs TR vs TF và 420 vs 320

5 câu hỏi xác định đúng dòng và cấp sản phẩm ngay lần đầu:

• 1️⃣ Lắp tại đâu? → Trong đầu cảm biến form B/C: TH → DIN rail tủ điều khiển: TR → Hiện trường IP66/67: TF

• 2️⃣ Môi trường có nguy hiểm cháy nổ không? → Không: TH/TR → Có ATEX Zone 1/21: TF320/TF420 với mã -0BF0-Z / -0AF0-Z

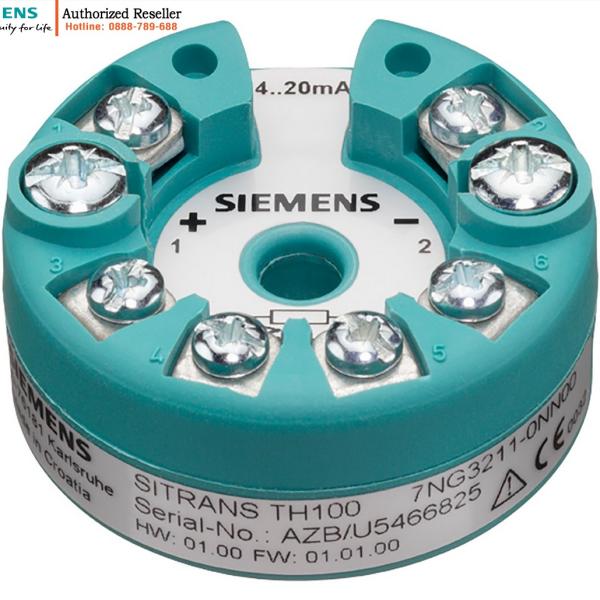

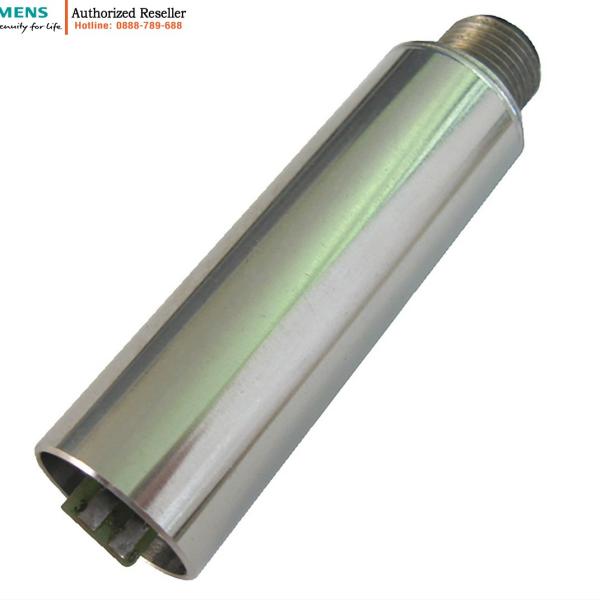

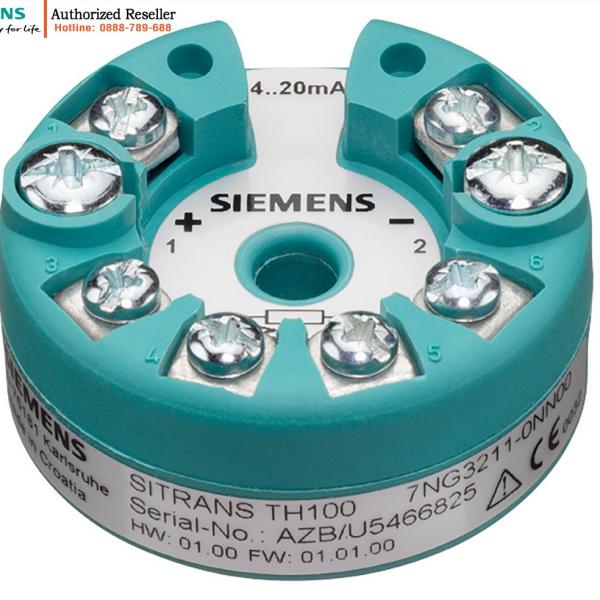

• 3️⃣ Cần HART và chẩn đoán từ xa không? → Không (4-20mA cơ bản): TH100 7NG3150 → Có HART: TH420/TR420/TF320/TF420

• 4️⃣ Cần dự phòng nóng hot backup? → Không: mã không có hậu tố -Z → Cần hot backup 2 cảm biến: mã kết thúc -Z (VD: 7NG0410-1BB00-0NA0-Z)

• 5️⃣ Cần tích hợp Safety SIS/SIL? → Không: TH420/TR420 thường → SIL2/3 trong vòng lặp SIF: TF320 7NG0350 / TF420 7NG0450 (được chứng nhận SIL)
