Hướng Dẫn Lập Trình PLC S7-200 SMART Từ A-Z: Bí Quyết Tối Ưu Hóa Automation Cho Doanh Nghiệp Việt Nam Năm 2025

Trong kỷ nguyên chuyển đổi số công nghiệp 4.0, Việt Nam đang chứng kiến sự bùng nổ của các giải pháp automation với tốc độ tăng trưởng 15-20% hàng năm. Đối với các doanh nghiệp vừa và nhỏ, việc chọn đúng hệ thống điều khiển không chỉ nâng cao năng suất mà còn giảm chi phí vận hành đáng kể. PLC S7-200 SMART của Siemens nổi bật như một lựa chọn lý tưởng nhờ thiết kế compact, hiệu suất cao với thời gian thực thi lệnh chỉ 0.15 μs, và khả năng mở rộng lên đến 60 điểm I/O. Bài viết này PLCSIEMENS.VN sẽ hướng dẫn bạn – từ kỹ sư mới vào nghề đến chuyên gia bảo trì – cách lập trình PLC S7-200 SMART một cách logic, dễ hiểu, từ cơ bản đến nâng cao. Chúng ta sẽ khám phá chi tiết, ứng dụng thực tế, so sánh với các hãng plc, và các mẹo triển khai hiệu quả để áp dụng ngay vào sản xuất.

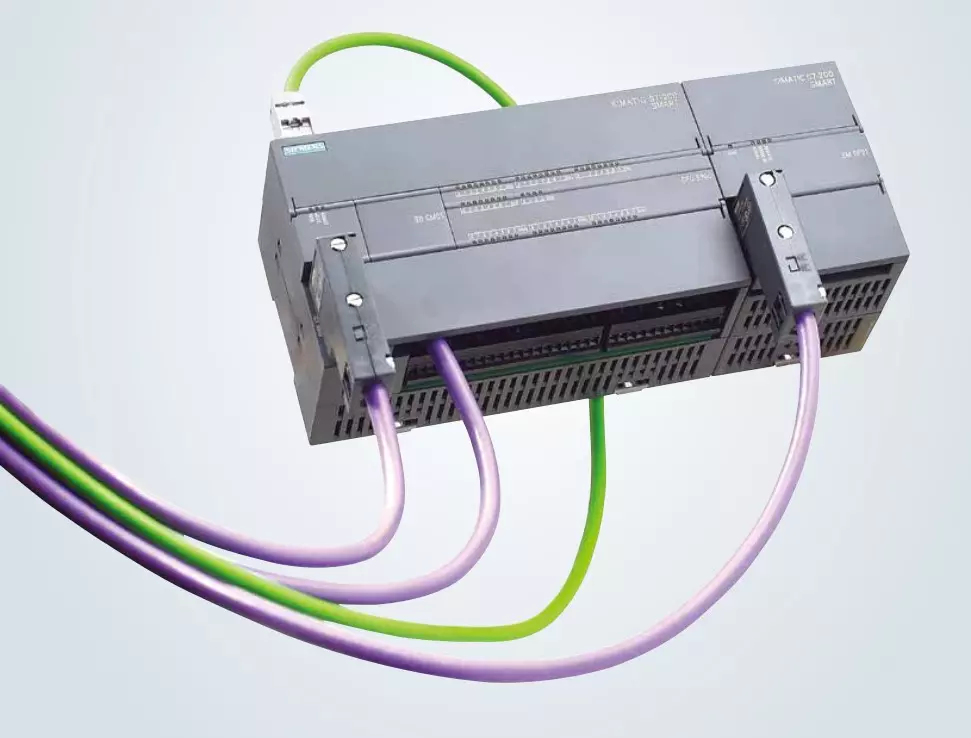

Tổng Quan Về PLC S7-200 SMART: Nền Tảng Automation Thông Minh

PLC S7-200 SMART là dòng micro-PLC thế hệ mới từ Siemens, được thiết kế dành riêng cho các ứng dụng automation quy mô vừa và nhỏ. Ra đời từ những năm 1960 như một giải pháp thay thế relay cơ khí, công nghệ PLC nay đã tiến hóa mạnh mẽ, và S7-200 SMART đại diện cho đỉnh cao với tích hợp Ethernet chuẩn, hỗ trợ đa giao thức như PROFINET, Modbus, RS485/RS232. Hệ thống tuân thủ tiêu chuẩn quốc tế IEC 61131-3 về ngôn ngữ lập trình, đảm bảo tính tương thích cao và dễ bảo trì lâu dài.

Kiến Trúc Và Đặc Điểm Nổi Bật

Kiến trúc modular của PLC Siemens S7-200 SMART cho phép mở rộng linh hoạt: CPU tích hợp vi xử lý chuyên dụng, nguồn cấp DC, và I/O trong một vỏ compact, dễ lắp trên rail DIN. Bạn có thể thêm signal board cho port truyền thông hoặc module mở rộng digital/analog, tối ưu chi phí mà không lãng phí.

• Ưu điểm chính: Thiết kế tiết kiệm không gian, chống nhiễu điện từ tốt, phù hợp môi trường sản xuất khắc nghiệt tại Việt Nam.
• Kết nối Industry 4.0: Hỗ trợ IIoT qua PROFINET, cho phép giám sát từ xa và tích hợp AI dự đoán bảo trì.

Với những đặc điểm này, hướng dẫn S7-200 SMART không chỉ giúp bạn điều khiển logic Boolean, đếm, timing mà còn xử lý phép toán phức tạp, truyền thông với HMI và thiết bị thông minh khác.

Thông Số Kỹ Thuật Chi Tiết Của PLC S7-200 SMART

Để lập trình PLC S7-200 SMART hiệu quả, bạn cần nắm rõ specs. Dưới đây là bảng tóm tắt các thông số chính của model phổ biến như CPU ST20 (6ES7288-1ST20-0AA0):

PLC công nghiệp Việt Nam như S7-200 SMART xử lý quy trình nhanh, chính xác, từ đếm tốc độ cao (HSC) đến điều khiển PID.

Phân Loại Model: Standard Vs Compact

• Standard Type: Linh hoạt với signal board tùy chọn, phù hợp ứng dụng trung bình.
• Compact Type: Tiết kiệm không gian, lý tưởng cho dự án nhỏ.

Chọn model dựa trên nhu cầu I/O và truyền thông để tránh lãng phí.

So Sánh PLC S7-200 SMART Với Các Giải Pháp Thay Thế

Trong thị trường micro-PLC automation, PLC S7-200 SMART cạnh tranh trực tiếp với Allen-Bradley Micro800 và Mitsubishi FX5. Dưới đây là bảng so sánh để bạn dễ quyết định:

Kết luận so sánh: S7-200 SMART vượt trội về tốc độ và chi phí, đặc biệt cho industrial automation Vietnam với nhu cầu scalability cao. Nếu bạn cần so sánh S7-200 SMART với Allen Bradley, Siemens thắng ở phần mềm miễn phí và kết nối PROFINET.

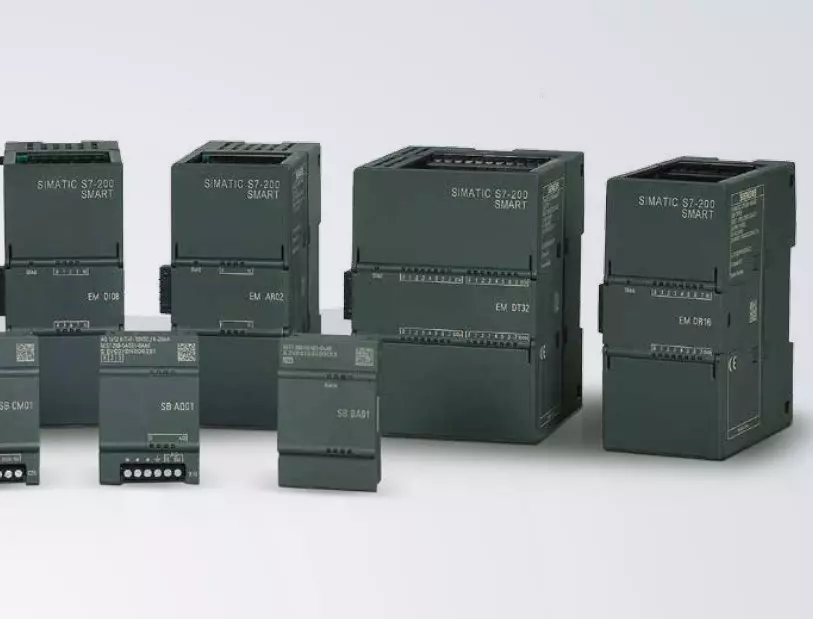

Chi Tiết Từng Dòng PLC S7-200 SMART

Dòng sản phẩm được chia thành hai loại chính: Standard CPU (SR/ST) – linh hoạt, hỗ trợ mở rộng đầy đủ với PROFINET và đồng hồ thời gian thực (RTC); và Compact CPU (CR) – tiết kiệm chi phí, phù hợp ứng dụng đơn giản hơn, không có PROFINET hoặc RTC. Dưới đây là thông tin chi tiết từng model, dựa trên catalog chính thức của Siemens. Tôi sẽ trình bày dưới dạng bảng để dễ so sánh, tập trung vào các thông số chính như số lượng I/O onboard, bộ nhớ, cổng truyền thông, nguồn cấp và các tính năng đặc biệt.

1. Standard CPU (SR/ST): Linh Hoạt Và Mạnh Mẽ Cho Ứng Dụng Phức Tạp

Loại Standard hỗ trợ mở rộng lên đến 60 I/O onboard, kết nối Ethernet/PROFINET chuẩn, và các tính năng nâng cao như high-speed counter (HSC) lên đến 200 kHz, pulse output 100 kHz, cùng RTC với pin giữ dữ liệu 7 ngày. Phù hợp cho sản xuất, gia công và quy trình công nghiệp.

Lưu ý cho Standard CPU:

• Tất cả hỗ trợ thẻ Micro SDHC để cập nhật chương trình/firmware.
• DO là loại transistor (ST) hoặc relay (SR), chịu tải lên đến 0.5A/điểm.
• Môi trường hoạt động: 0-60°C, độ ẩm <95%, lắp trên rail DIN.

2. Compact CPU (CR): Tiết Kiệm Chi Phí Cho Ứng Dụng Đơn Giản

Loại Compact không hỗ trợ PROFINET hoặc RTC, chỉ có RS485, HSC thấp hơn (100 kHz), và bộ nhớ retentive nhỏ (2 KB). Phù hợp cho dự án nhỏ, không cần kết nối mạng cao cấp, giúp giảm chi phí đầu tư ban đầu.

Lưu ý cho Compact CPU:

• Không hỗ trợ mở rộng signal board, chỉ cascade module I/O cơ bản.
• DO loại relay, phù hợp tải AC/DC thấp.
• Lý tưởng cho OEM nhỏ hoặc dự án không cần mạng Ethernet.

So Sánh Nhanh Giữa Standard Và Compact

• Standard (SR/ST): Cao cấp hơn với PROFINET (kết nối HMI/SCADA dễ dàng), RTC cho lập lịch thời gian, HSC/pulse cao hơn, retentive lớn (giữ dữ liệu sau mất nguồn). Giá cao hơn 20-30% nhưng ROI tốt cho dự án dài hạn.
• Compact (CR): Giá rẻ, đơn giản wiring, nhưng hạn chế truyền thông và tính năng thời gian thực. Chọn nếu ngân sách eo hẹp và ứng dụng <20 I/O.

Khuyến Nghị Chọn Model

• Dự án nhỏ (dưới 20 I/O): CR20s hoặc ST20.
• Trung bình (20-40 I/O, cần mạng): ST30/ST40.
• Lớn (trên 40 I/O, Industry 4.0): ST60.
• Để lập trình, sử dụng phần mềm STEP 7-Micro/WIN SMART miễn phí, hỗ trợ tất cả model.

Nếu bạn cần hướng dẫn lắp đặt cụ thể cho model nào đó, hoặc so sánh với S7-1200, hãy cho tôi biết thêm chi tiết! Hotline: 0888-789-688

Xem thêm So sánh S7-1200 với S7-200 SMART Quyết Định Dựa Trên Nhu Cầu Thực Tế

Ứng Dụng Thực Tế Của PLC S7-200 SMART Trong Công Nghiệp Việt Nam

Ứng dụng PLC trong công nghiệp thực phẩm hay sản xuất là minh chứng rõ nét cho sức mạnh của S7-200 SMART. Dưới đây là các case study cụ thể:

Ngành Sản Xuất Và Gia Công

• Băng Tải Và Lắp Ráp: Sử dụng HSC và motion control để tracking sản phẩm chính xác, tăng năng suất 15-25% ở nhà máy ô tô/điện tử.
• Máy Chế Biến Gỗ/Đóng Gói: PID control đồng bộ tốc độ lên 200 sản phẩm/phút, giảm downtime 30-40% qua diagnostic Ethernet.

Công Nghiệp Quy Trình

• Dầu Khí/Hóa Chất: Điều khiển batch processing với analog I/O, tiết kiệm 20-30% năng lượng ở xử lý nước thải.
• Thực Phẩm & Dược Phẩm: Data logging theo GMP, kết nối SCADA cho traceability, đảm bảo an toàn dữ liệu với password multi-level.

Hạ Tầng Và Tiện Ích

• Thang Máy/HVAC: Safety interlocking và energy saving 25-35% qua BMS integration.
• Test Stations R&D: Data acquisition nhanh, giảm thời gian kiểm tra 50%.

ROI thực tế: Các dự án tại Việt Nam cho thấy tăng năng suất 20%, giảm rác thải nhờ Siemens PLC training và tối ưu hóa.

Hướng Dẫn Cài Đặt Và Cấu Hình PLC S7-200 SMART

Quy Trình Lắp Đặt

1. Chuẩn Bị: Kiểm tra môi trường (nhiệt độ 0-55°C, độ ẩm <95%), chọn rail DIN.
2. Kết Nối: Nguồn 24V DC ổn định, wiring terminal block cho I/O (chú ý polarity và shielding cáp RS485).
3. Kiểm Tra: Insulation test, continuity check để tránh nhiễu.

Cấu Hình Ban Đầu

Sử dụng STEP 7 Micro/WIN SMART (tải miễn phí tại PLC Siemens): Wizard setup cho HSC, PID, PWM. Configure IP cho PROFINET, download program và test online.

Quy Trình Lập Trình PLC S7-200 SMART Cho Người Mới

Cách lập trình PLC S7-200 SMART cho người mới bắt đầu từ phần mềm. Yêu cầu: Windows 7/10, 350MB ổ cứng, Ethernet card.

Cài Đặt Và Giao Diện Phần Mềm

• Tải STEP 7 software download phiên bản v2.2 V2.5/V2.8.
• Giao diện intuitive: Project wizard chọn CPU, config I/O/symbol table.

Các Bước Lập Trình Cơ Bản

1. Phân Tích Yêu Cầu: Vẽ flowchart, assign I/O addresses.
2. Viết Code: Sử dụng LAD (Ladder Logic), FBD hoặc STL trong OB1 (Main Program).
3. Subroutines & Ngắt: Phát triển function lặp lại, config 8 cấp lồng.
4. Test: Simulation offline, force I/O online.
5. Download: Kết nối Ethernet, monitor status real-time.

Thư Viện Lệnh Và Debug

• Library: USS cho biến tần, Modbus RTU (master/slave).
• Debug Tools: Watch table, breakpoint, waveform cho analog/HSC; Error history với timestamp.

Với lập trình Ladder Logic Siemens, bạn có thể hoàn thành dự án cơ bản trong 2-3 tuần.

Triển Khai Dự Án Và Khắc Phục Sự Cố

Checklist Triển Khai

• Pre-Install: I/O list (reserve 20-30%), schematic design.
• Install: Mount sequence, wire power/I/O/comms.
• Commissioning: 4-8 tuần: Programming > Testing > Training.

Khắc Phục Sự Cố Phổ Biến

• Communication Lỗi: Kiểm tra cable, IP, firewall port 102; Đảm bảo PLC ở RUN mode.
• Noise: Grounding đúng chuẩn.
• Mẹo: Backup program, staged testing để tránh delay.

Xu Hướng Phát Triển PLC S7-200 SMART Đến 2030

Đến 2030, PROFINET communication PLC sẽ thống trị, thay Modbus legacy. Tích hợp cloud, edge computing, AI predictive maintenance, và cybersecurity (IEC 62443). Sustainability: Energy monitoring cho ESG, digital twin giảm chi phí phát triển 30%.

Khuyến Nghị Từ Chuyên Gia: Thực tiễn tốt nhất Và Lỗi Thường Gặp

• Thực tiễn tốt nhất: Planning kỹ, version control, training operators; Sử dụng wizard cho motion control S7-200.
• Lỗi Tránh: Under-sizing I/O, thiếu documentation; PLC troubleshooting guide: Luôn simulate trước.
• Chọn Model: Dựa TCO, vendor support địa phương.

Siemens PLC training khuyến nghị: Bắt đầu simple, leverage reusable blocks.

Câu Hỏi Thường Gặp Về Lập Trình PLC S7-200 SMART

S7-200 SMART khác gì với S7-200 cũ? Nhanh hơn (0.15 μs vs 0.37 μs), Ethernet onboard, PROFINET, signal board linh hoạt.

Tải STEP 7 Micro/WIN SMART miễn phí ở đâu? Website Siemens, không license, giảm TCO đáng kể.

CPU nào cho 30 digital I/O? Standard type + 1-2 module mở rộng, cost-effective.

Kết nối HMI Siemens? Qua Ethernet, config IP cùng subnet với WinCC Flexible.

Hỗ trợ Modbus RTU? Có, qua library RS485, baud rate tùy chỉnh.

Thời gian học cơ bản? 2-3 tuần theory + practice; 2-3 tháng real projects.

Chi phí hệ thống cơ bản? 500-800 USD (CPU + cable); 2000-5000 USD với HMI.

Warranty? 12-24 tháng, support qua PLCSIEMENS.VN

Kết Luận: Bắt Đầu Hành Trình Automation Với PLC S7-200 SMART

PLC S7-200 SMART là chìa khóa cho industrial automation Vietnam, kết hợp performance cao, chi phí thấp và hỗ trợ toàn diện. Với hướng dẫn này, bạn sẵn sàng lập trình PLC S7-200 SMART để nâng tầm doanh nghiệp.
