SIMATIC S7-1200 G2: Hướng dẫn cấu hình và đặt hàng 5 gói PLC Siemens

SIMATIC S7-1200 G2 là dòng bộ điều khiển logic khả trình PLC thế hệ mới của Siemens, được phát triển cho các ứng dụng tự động hóa từ cơ bản đến trung bình, với khả năng xử lý được nâng cao, điều khiển chuyển động tích hợp và các tùy chọn an toàn máy linh hoạt. Doanh nghiệp có thể sử dụng TIA Selection Tool để lựa chọn thiết bị, kiểm tra cấu hình và tạo danh sách đặt hàng phù hợp với yêu cầu dự án.

Theo nhu cầu sử dụng, người dùng có thể tham khảo 5 nhóm cấu hình: Basic Package, HMI Package, Motion Package, Advanced Motion Package và Safety Package. Mỗi nhóm được định hướng cho một mục tiêu tự động hóa khác nhau, từ điều khiển máy thông thường đến giao diện vận hành, điều khiển servo và ứng dụng yêu cầu chức năng an toàn.

Thông tin nhanh: Để chọn đúng SIMATIC S7-1200 G2, cần xác định loại CPU, số lượng I/O, nguồn điện, nhu cầu HMI, mức độ điều khiển chuyển động và yêu cầu an toàn. Sau đó, sử dụng TIA Selection Tool để kiểm tra cấu hình và danh sách thiết bị trước khi đặt hàng. Hotline: 0888-789-688 để được tư vấn và chọn cấu hình PLC phù hợp.

Công cụ cấu hình chính thức:TIA Selection Tool của Siemens.

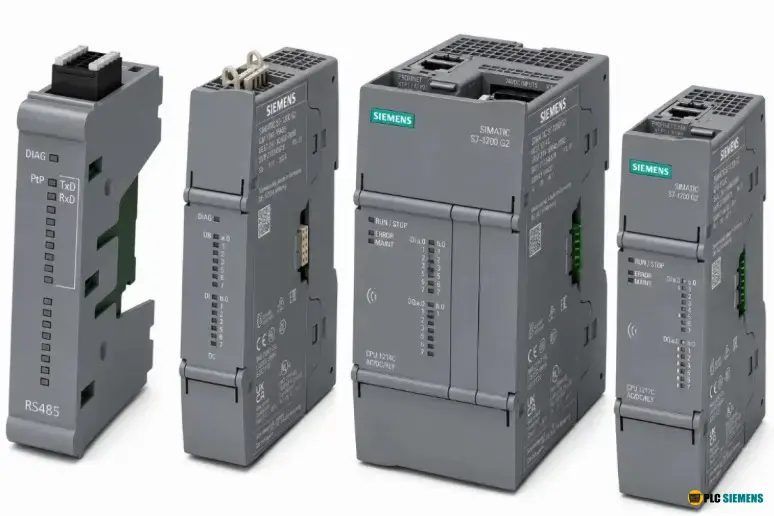

1. SIMATIC S7-1200 G2 là gì?

SIMATIC S7-1200 G2 là thế hệ tiếp theo của dòng PLC SIMATIC S7-1200, hướng tới các nhà chế tạo máy, đơn vị tích hợp hệ thống và doanh nghiệp sản xuất cần một bộ điều khiển nhỏ gọn, có khả năng mở rộng và hỗ trợ những chức năng tự động hóa hiện đại.

Theo thông tin sản phẩm của Siemens, dòng S7-1200 G2 tập trung vào bốn lợi ích chính:

• Nâng cao hiệu suất và khả năng mở rộng: hỗ trợ xử lý dữ liệu, giao tiếp và tổ chức hệ thống điều khiển hiệu quả hơn.
• Điều khiển chuyển động tích hợp: hỗ trợ các bài toán điều khiển trục đơn, các trục phối hợp và một số chức năng động học, tùy cấu hình và tính năng được hỗ trợ.
• An toàn máy linh hoạt: có các phiên bản CPU fail-safe và những thành phần an toàn phù hợp cho ứng dụng yêu cầu chức năng an toàn.
• Tăng khả năng chẩn đoán: hỗ trợ NFC trên các thiết bị phù hợp, cùng các tính năng chẩn đoán và kết nối phục vụ vận hành, bảo trì.

Các tính năng cụ thể phụ thuộc vào model CPU, phiên bản phần cứng, firmware và phần mềm kỹ thuật được sử dụng.

Tham khảo: Trang sản phẩm SIMATIC S7-1200 G2 chính thức của Siemens.

2. TIA Selection Tool là gì và có tác dụng như thế nào?

TIA Selection Tool là công cụ lựa chọn, cấu hình và lập danh sách đặt hàng thiết bị thuộc hệ sinh thái Totally Integrated Automation của Siemens.

Thay vì lựa chọn từng linh kiện một cách độc lập, kỹ sư có thể sử dụng công cụ này để xây dựng cấu hình phù hợp với bài toán điều khiển, kiểm tra các thiết bị được lựa chọn và tạo danh sách đặt hàng dựa trên cấu hình đã lập.

Lợi ích khi sử dụng TIA Selection Tool

Lựa chọn thiết bị phù hợp: xác định CPU, module I/O, thiết bị HMI và các thành phần liên quan theo yêu cầu dự án.

Hỗ trợ kiểm tra cấu hình: giảm nguy cơ chọn nhầm thiết bị hoặc bỏ sót thành phần cần thiết. Các kiểm tra về tương thích và khả năng sử dụng phải được đánh giá theo cấu hình thực tế.

Lập danh sách đặt hàng: tạo danh sách sản phẩm để phục vụ báo giá, mua hàng và chuẩn bị triển khai hệ thống.

Hỗ trợ quy trình thiết kế: giúp kỹ sư có cơ sở thống nhất giữa lựa chọn thiết bị, cấu hình hệ thống và tài liệu đặt hàng.

Lưu ý rằng TIA Selection Tool hỗ trợ lựa chọn và cấu hình; công cụ không thay thế việc kiểm tra yêu cầu kỹ thuật, điều kiện thương mại, tồn kho hoặc xác nhận mã hàng với nhà cung cấp.

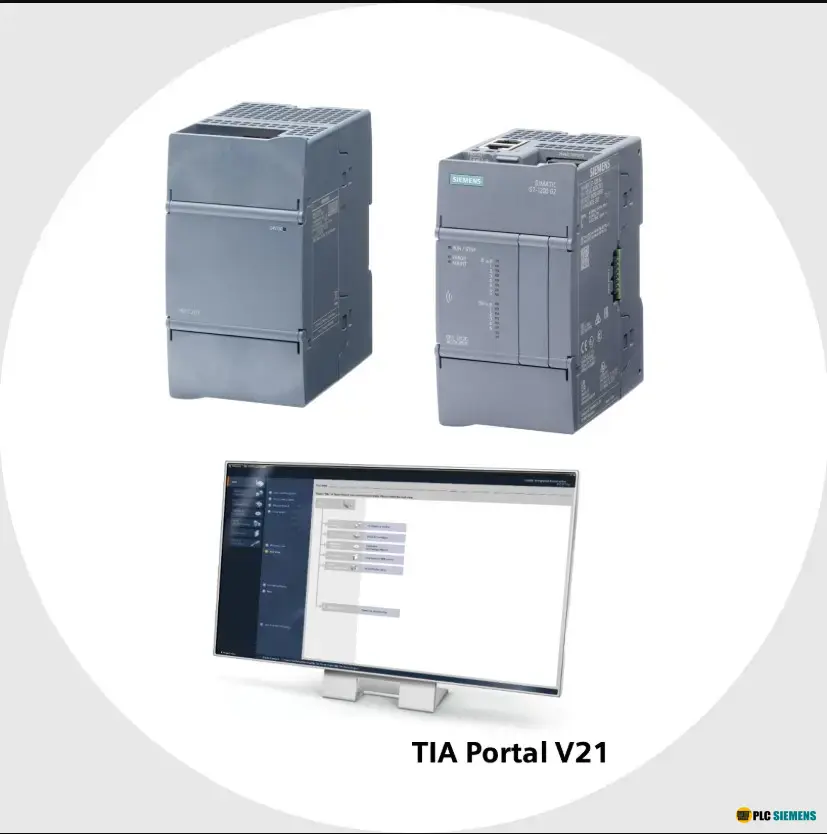

3. SIMATIC S7-1200 G2 – Basic Package

Gói cơ bản dành cho ứng dụng tự động hóa tiêu chuẩn

SIMATIC S7-1200 G2 Basic Package phù hợp với các ứng dụng điều khiển máy thông thường không yêu cầu một bộ HMI, bộ khởi động Motion hoặc cấu hình an toàn chuyên dụng đi kèm trong cùng gói.

Cấu hình cơ bản theo nhóm sản phẩm được giới thiệu gồm:

• Bộ điều khiển SIMATIC S7-1200 G2.
• Bộ nguồn phù hợp với yêu cầu điện của hệ thống.
• Phần mềm lập trình PLC theo cấu hình đặt hàng.

Ứng dụng phù hợp

Basic Package có thể được cân nhắc cho:

• Điều khiển băng tải và hệ thống phân loại sản phẩm.
• Điều khiển máy đóng gói hoặc máy lắp ráp đơn giản.
• Điều khiển bơm, quạt và các trình tự hoạt động của máy.
• Các hệ thống tự động hóa cần kết nối cảm biến, cơ cấu chấp hành và thiết bị điều khiển khác.

Khi nào nên chọn Basic Package?

Gói cơ bản phù hợp khi trọng tâm của dự án là điều khiển logic PLC, xử lý tín hiệu vào/ra và thực hiện các trình tự vận hành.

Nếu máy cần màn hình thao tác cho người vận hành, có thể xem xét HMI Package. Nếu cần điều khiển servo hoặc trục chuyển động, nên đánh giá các gói Motion. Đối với chức năng an toàn máy, cần xác định rõ yêu cầu trước khi chọn CPU và module thích hợp.

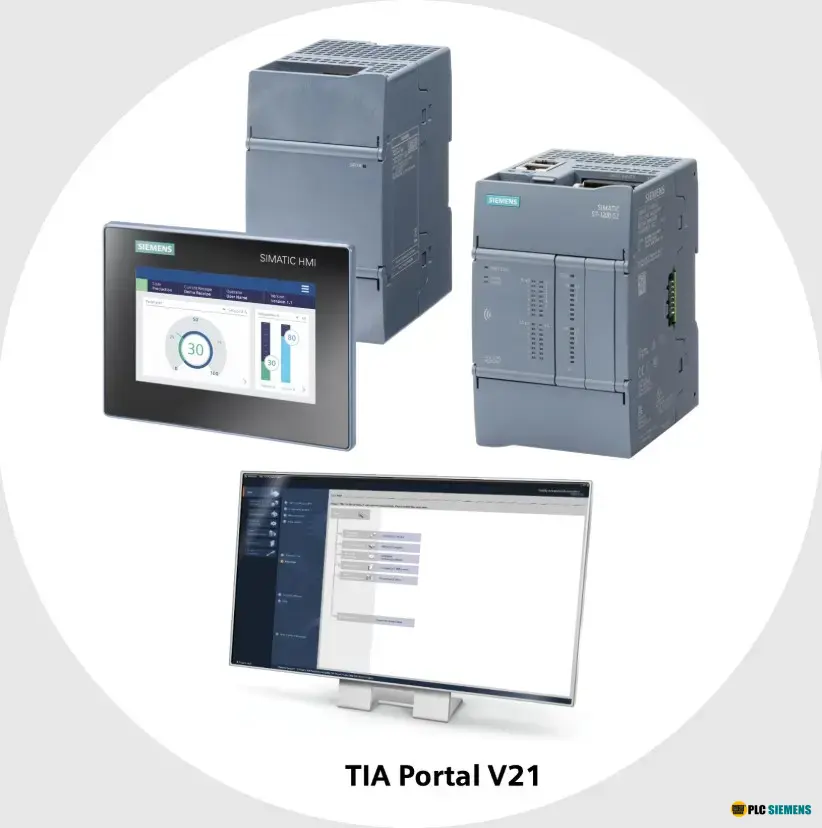

4. SIMATIC S7-1200 G2 – HMI Package

Gói PLC tích hợp giao diện vận hành HMI

SIMATIC S7-1200 G2 HMI Package hướng tới những ứng dụng cần kết hợp điều khiển PLC với giao diện vận hành trực quan. Ngoài bộ điều khiển, nguồn điện và phần mềm lập trình, cấu hình này còn có thiết bị SIMATIC HMI.

Cấu hình theo nhóm sản phẩm gồm:

• Bộ điều khiển SIMATIC S7-1200 G2.
• Bộ nguồn phù hợp.
• Thiết bị SIMATIC HMI.
• Phần mềm lập trình theo cấu hình đặt hàng.

Lợi ích khi kết hợp PLC và HMI

PLC thực hiện chương trình điều khiển và xử lý tín hiệu của máy. HMI cho phép người vận hành theo dõi trạng thái thiết bị, xem thông báo, nhập thông số và thực hiện các thao tác được hệ thống cho phép.

Tùy loại màn hình và giải pháp kỹ thuật, giao diện HMI có thể hỗ trợ các chức năng như hiển thị trạng thái máy, cảnh báo lỗi, giám sát quá trình và thay đổi thông số vận hành.

Ứng dụng phù hợp

• Máy đóng gói có giao diện cài đặt thông số.
• Máy sản xuất cần hiển thị trạng thái và cảnh báo.
• Hệ thống băng tải cần màn hình điều khiển tại chỗ.
• Máy lắp ráp có nhiều chế độ vận hành.
• Các ứng dụng cần cải thiện khả năng giám sát và thao tác của nhân viên vận hành.

Những điểm cần kiểm tra trước khi đặt hàng

Cần xác định kích thước màn hình, loại HMI, giao diện truyền thông, số lượng biến kết nối và phiên bản phần mềm kỹ thuật tương thích. Đồng thời, phải kiểm tra rõ phần mềm lập trình HMI hoặc license cần thiết đã nằm trong gói hay phải đặt hàng riêng.

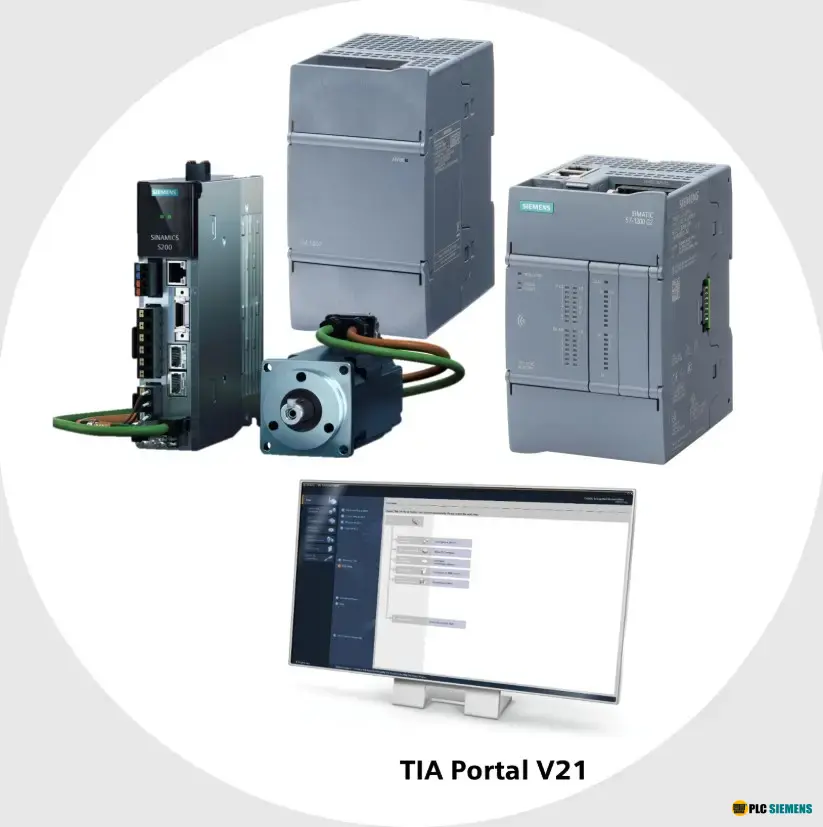

5. SIMATIC S7-1200 G2 – Motion Package

Giải pháp khởi đầu cho ứng dụng điều khiển chuyển động

SIMATIC S7-1200 G2 Motion Package được định hướng cho các ứng dụng cần điều khiển chuyển động bên cạnh các chức năng logic PLC thông thường.

Cấu hình theo nhóm sản phẩm gồm:

• Bộ điều khiển SIMATIC S7-1200 G2.
• Bộ nguồn phù hợp.
• Bộ dụng cụ khởi động chuyển động (Motion Starter Kit).
• Phần mềm lập trình theo cấu hình đặt hàng.

Theo điều kiện của gói được mô tả, bộ Motion Starter Kit có giới hạn tối đa 3 sản phẩm cho mỗi khách hàng. Điều kiện này cần được xác nhận lại với đơn vị bán hàng về thị trường áp dụng, số lượng được phép đặt mua và hiệu lực của chương trình.

Motion Control hỗ trợ những ứng dụng nào?

Điều khiển chuyển động cho phép hệ thống thực hiện các chức năng như điều khiển tốc độ, định vị và phối hợp trục trong phạm vi mà CPU, phần mềm và thiết bị truyền động hỗ trợ.

Các bài toán có thể cân nhắc gồm:

• Điều khiển vị trí trong máy tự động.
• Điều khiển băng tải có yêu cầu về tốc độ.
• Máy cấp phôi hoặc định vị sản phẩm.
• Các cơ cấu chuyển động cần phối hợp giữa PLC và hệ truyền động.

Khả năng điều khiển thực tế phụ thuộc vào công nghệ truyền động, loại trục, cấu hình truyền thông và chức năng Motion Control được hỗ trợ cho từng cấu hình.

Những điểm cần xác nhận trước khi đặt hàng

Kỹ sư nên kiểm tra số trục cần điều khiển, yêu cầu về tốc độ và độ chính xác, loại drive, động cơ servo, cáp kết nối và phương thức giao tiếp.

Đặc biệt, cần xác nhận bộ Motion Starter Kit có bao gồm đầy đủ drive, động cơ và cáp hay chỉ gồm những thành phần được ghi rõ trong danh mục gói hàng. Không nên giả định tất cả linh kiện truyền động đều đã được bao gồm.

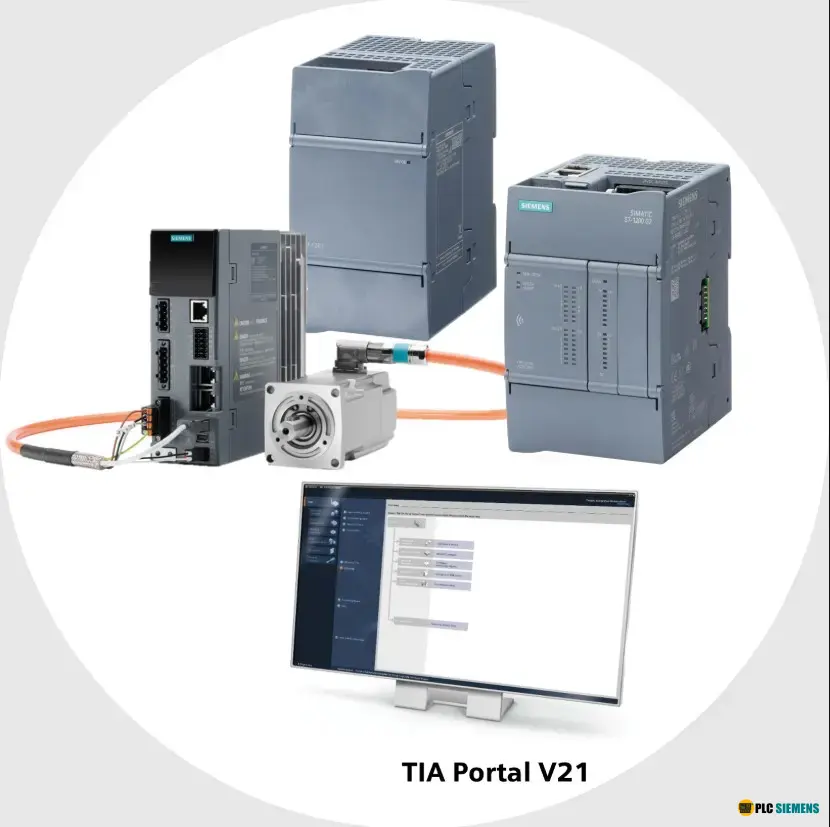

6. SIMATIC S7-1200 G2 – Advanced Motion Package

Gói nâng cao dành cho bài toán chuyển động phức tạp hơn

SIMATIC S7-1200 G2 Advanced Motion Package hướng đến các ứng dụng có yêu cầu điều khiển chuyển động cao hơn so với cấu hình khởi đầu.

Cấu hình theo nhóm sản phẩm gồm:

• Bộ điều khiển SIMATIC S7-1200 G2.
• Bộ nguồn phù hợp.
• Bộ dụng cụ khởi động chuyển động nâng cao (Advanced Motion Starter Kit).
• Phần mềm lập trình theo cấu hình đặt hàng.

Sự khác biệt giữa Motion và Advanced Motion

Motion Package thích hợp để bắt đầu xây dựng một hệ thống điều khiển chuyển động với các yêu cầu phù hợp năng lực của cấu hình lựa chọn.

Advanced Motion Package được cân nhắc khi ứng dụng có yêu cầu cao hơn về phối hợp trục, đồng bộ chuyển động, định vị hoặc các chức năng Motion Control nâng cao.

Tuy nhiên, tên gọi “Advanced Motion” không có nghĩa mọi chức năng chuyển động nâng cao đều được hỗ trợ trong tất cả cấu hình. Cần kiểm tra cụ thể công nghệ đối tượng, số lượng tài nguyên, loại drive, CPU, firmware và phiên bản STEP 7.

Ứng dụng phù hợp

• Máy tự động có nhiều trục chuyển động.
• Hệ thống yêu cầu phối hợp chuyển động giữa các cơ cấu.
• Máy định vị có yêu cầu đồng bộ hóa.
• Thiết bị cần các chức năng Motion Control phức tạp hơn so với trình tự điều khiển thông thường.

Kiểm tra kỹ thuật trước khi đặt hàng

Trước khi chọn gói nâng cao, hãy lập danh sách các chức năng chuyển động thực sự cần thiết và đối chiếu với tài liệu kỹ thuật Siemens cho cấu hình dự kiến. Điều này giúp hạn chế việc chọn một bộ thiết bị có tên gọi phù hợp nhưng không đáp ứng đầy đủ yêu cầu ứng dụng.

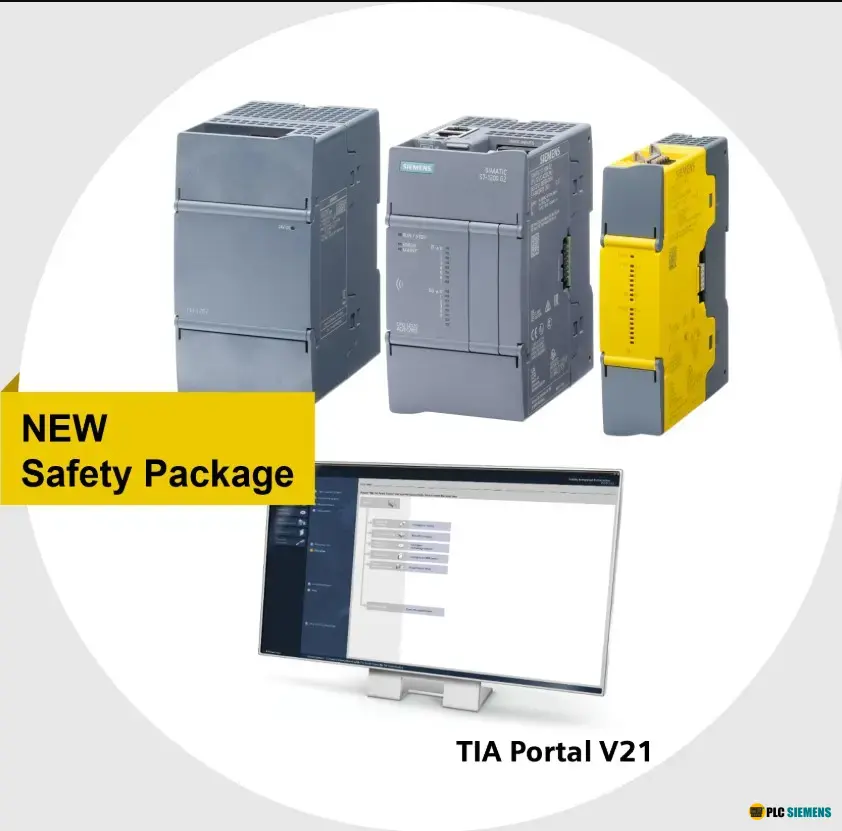

7. SIMATIC S7-1200 G2 – Safety Package

Gói PLC an toàn cho ứng dụng yêu cầu chức năng an toàn máy

SIMATIC S7-1200 G2 Safety Package dành cho các hệ thống mà chức năng an toàn cần được tích hợp vào kiến trúc điều khiển.

Theo nhóm cấu hình được mô tả, gói này gồm:

• Bộ điều khiển SIMATIC S7-1200F G2.
• Module I/O an toàn.
• Bộ nguồn phù hợp.
• Phần mềm lập trình, bao gồm chức năng kỹ thuật an toàn theo cấu hình đặt hàng.

Điểm khác biệt quan trọng là bộ điều khiển thuộc dòng fail-safe, được thiết kế để triển khai các chương trình an toàn phù hợp với phần cứng và công cụ kỹ thuật được hỗ trợ.

Khi nào nên sử dụng Safety Package?

Safety Package có thể được xem xét cho các ứng dụng có yêu cầu về:

• Giám sát cửa bảo vệ máy.
• Xử lý tín hiệu từ nút dừng khẩn cấp.
• Giám sát các thiết bị bảo vệ có liên quan.
• Điều khiển chức năng an toàn bằng các thành phần fail-safe tương thích.
• Tích hợp chức năng an toàn vào hệ thống tự động hóa của máy.

Các ví dụ trên chỉ mang tính định hướng. Thiết kế cuối cùng phải dựa trên đánh giá rủi ro, yêu cầu chức năng an toàn và các tiêu chuẩn áp dụng cho máy.

Những điểm cần kiểm tra trước khi đặt hàng

Cần xác nhận model CPU F, loại và số lượng module I/O an toàn, loại tín hiệu an toàn cần kết nối, kiến trúc hệ thống và phiên bản phần mềm kỹ thuật.

Siemens có đề cập việc tích hợp kỹ thuật Safety trong môi trường STEP 7; tuy vậy, license thực tế và các thành phần được cung cấp vẫn phải được kiểm tra theo đúng gói hàng. Việc lựa chọn PLC an toàn không tự động đồng nghĩa toàn bộ máy đã đạt yêu cầu an toàn. Hệ thống cần được thiết kế, kiểm tra và thẩm định phù hợp.

8. Bảng so sánh 5 gói SIMATIC S7-1200 G2

Lưu ý: Bảng trên mô tả định hướng lựa chọn và thành phần theo các nhóm gói được giới thiệu. Model cụ thể, mã đặt hàng, license phần mềm, linh kiện đi kèm và khả năng cung cấp phải được xác nhận theo cấu hình chính thức của Siemens tại thị trường đặt mua. Liên hệ PLCSIEMENS - Hotline: 0888-789-688 để được hỗ trợ.

9. Cách cấu hình và đặt hàng SIMATIC S7-1200 G2

Để lựa chọn đúng thiết bị, nên thực hiện lần lượt các bước sau.

Bước 1: Xác định yêu cầu ứng dụng

Làm rõ hệ thống cần điều khiển logic thông thường, sử dụng HMI, điều khiển chuyển động hay tích hợp chức năng an toàn.

Bước 2: Chọn CPU phù hợp

Xác định model CPU, số lượng I/O tích hợp, loại ngõ ra, nhu cầu mở rộng và yêu cầu xử lý của chương trình.

Bước 3: Bổ sung nguồn điện và module cần thiết

Kiểm tra điện áp, công suất nguồn, số lượng tín hiệu, các module mở rộng và những linh kiện cần thiết cho hệ thống thực tế.

Bước 4: Chọn HMI hoặc các thành phần Motion/Safety

Nếu hệ thống cần màn hình vận hành, lựa chọn HMI phù hợp. Nếu cần Motion Control, kiểm tra cấu hình drive và các chức năng điều khiển chuyển động. Nếu cần Safety, xác định CPU fail-safe, module an toàn và kiến trúc hệ thống.

Bước 5: Kiểm tra phần mềm và khả năng tương thích

Đối chiếu CPU với phiên bản STEP 7/TIA Portal được hỗ trợ, đồng thời xác nhận license phần mềm lập trình PLC, HMI hoặc Safety cần cho dự án.

Bước 6: Tạo danh sách thiết bị và xác nhận đơn hàng

Sử dụng TIA Selection Tool để hoàn thiện cấu hình và danh sách đặt hàng. Trước khi đặt mua, đối chiếu mã sản phẩm, số lượng, các thành phần thực sự được bao gồm, điều kiện thương mại và khả năng cung cấp với nhà phân phối tại PLCSIEMENS.VN.

10. Lưu ý về TIA Portal và khả năng tương thích

Khi triển khai SIMATIC S7-1200 G2, cần đặc biệt chú ý đến phiên bản phần mềm lập trình và sự khác biệt giữa các thế hệ phần cứng.

Theo PLCSiemens, TIA Portal V21 trở lên hỗ trợ cấu hình và lập trình CPU S7-1200 G2 tốt nhất. Khi lựa chọn phần mềm, nên kiểm tra thêm phiên bản cập nhật, yêu cầu hệ điều hành và khả năng hỗ trợ của đúng model thiết bị. TIA Portal V22 dự kiến phát hành 11-2026 tới (xem cập nhật tin tức từ Siemens.io.vn).

Một điểm rất quan trọng: phần cứng thuộc thế hệ SIMATIC S7-1200 trước đây không tương thích phần cứng trực tiếp với dòng S7-1200 G2. Mặc dù chương trình PLC cũ có thể được chuyển đổi trong nhiều trường hợp, quá trình chuyển đổi vẫn có thể cần điều chỉnh địa chỉ I/O, khối chương trình, thư viện và cấu hình Motion Control.

Do đó, không nên mặc định có thể thay CPU S7-1200 cũ bằng CPU G2 mà không kiểm tra lại dự án. Hãy tham khảo hướng dẫn chuyển đổi chính thức của Siemens trước khi triển khai.

Tài liệu tham khảo:

• Hướng dẫn tương thích giữa các phiên bản STEP 7 và CPU S7-1200 G2.
• Hướng dẫn chuyển đổi sang SIMATIC S7-1200 G2.

11. Câu hỏi thường gặp về SIMATIC S7-1200 G2

SIMATIC S7-1200 G2 phù hợp với những ứng dụng nào?

S7-1200 G2 phù hợp với nhiều ứng dụng tự động hóa từ cơ bản đến trung bình. Tùy cấu hình, dòng sản phẩm có thể đáp ứng nhu cầu điều khiển logic, tích hợp HMI, điều khiển chuyển động và chức năng an toàn máy.

Nên chọn Basic Package hay HMI Package?

Basic Package phù hợp khi trọng tâm là điều khiển bằng PLC. HMI Package phù hợp khi máy cần thêm màn hình để vận hành, theo dõi trạng thái, hiển thị cảnh báo hoặc thay đổi thông số.

Motion Package và Advanced Motion Package khác nhau như thế nào?

Hai gói được định hướng cho những mức độ yêu cầu điều khiển chuyển động khác nhau. Việc lựa chọn phải căn cứ vào số trục, chức năng định vị, phối hợp chuyển động, loại truyền động và những tính năng được hỗ trợ trong cấu hình cụ thể.

Safety Package có bao gồm tất cả thiết bị bảo vệ máy không?

Không nên mặc định như vậy. Gói được mô tả có CPU F G2, module I/O an toàn, nguồn điện và phần mềm kỹ thuật tương ứng. Cảm biến an toàn, công tắc cửa bảo vệ, thiết bị dừng khẩn cấp và các thành phần khác phải được xác định theo thiết kế và danh sách sản phẩm thực tế.

Có thể sử dụng chương trình PLC S7-1200 cũ trên S7-1200 G2 không?

Có thể chuyển đổi chương trình trong nhiều trường hợp, nhưng không được giả định rằng mọi dự án đều tương thích trực tiếp. Siemens yêu cầu kiểm tra khác biệt về phần cứng, địa chỉ I/O, lệnh lập trình và chức năng Motion Control trong quá trình chuyển đổi.

Sử dụng công cụ nào để cấu hình và lập danh sách đặt hàng S7-1200 G2?

TIA Selection Tool là công cụ chính thức của Siemens hỗ trợ lựa chọn, cấu hình và lập danh sách đặt hàng thiết bị tự động hóa.

Giới hạn 3 sản phẩm cho mỗi khách hàng có áp dụng cho mọi gói S7-1200 G2 không?

Không nên xem đây là giới hạn chung cho toàn bộ dòng S7-1200 G2. Giới hạn 3 sản phẩm được nêu trong thông tin gói Motion cần được xác nhận theo điều kiện chương trình, thị trường, thời gian áp dụng và loại sản phẩm cụ thể.

12. Kết luận

Việc lựa chọn đúng gói SIMATIC S7-1200 G2 giúp doanh nghiệp xây dựng cấu hình PLC phù hợp với yêu cầu điều khiển, giao diện vận hành, chuyển động và an toàn máy.

Basic Package thích hợp cho nhu cầu điều khiển thông thường; HMI Package bổ sung giao diện vận hành; Motion Package và Advanced Motion Package hướng đến các bài toán điều khiển chuyển động; Safety Package dành cho hệ thống cần chức năng điều khiển an toàn tương ứng.

Để đảm bảo cấu hình phù hợp và giảm sai sót khi mua hàng, hãy sử dụng TIA Selection Tool, kiểm tra tài liệu kỹ thuật Siemens và xác nhận mã sản phẩm, license phần mềm cùng điều kiện cung cấp trước khi đặt hàng.
