Tài liệu Học PLC Siemens SIMATIC S7-1200 G2 – Bản Hướng Dẫn Học Tập Tiếng Việt Toàn Diện

Tài liệu Học PLC Siemens SIMATIC S7-1200 G2 – Bản Hướng Dẫn Học Tập Tiếng Việt Toàn Diện

Trong kỷ nguyên công nghiệp 4.0, bộ điều khiển logic khả trình (PLC) đóng vai trò trung tâm trong tự động hóa nhà máy. Một trong những dòng PLC được ưa chuộng và ứng dụng rộng rãi nhất hiện nay chính là Siemens SIMATIC S7-1200, đặc biệt là phiên bản S7-1200 G2 – thế hệ thứ hai của dòng sản phẩm mang tính biểu tượng trong hệ sinh thái TIA Portal (Totally Integrated Automation). Bài viết này PLC SIEMENS giới thiệu về SIMATIC S7-1200 G2 giúp kỹ sư và người học tiếp cận tài liệu theo hướng thực hành, tối ưu hệ thống tự động.

Giới thiệu và phạm vi tài liệu

Tài liệu "SIMATIC S7-1200 G2 System Manual" là hướng dẫn hệ thống chính thức do Siemens AG phát hành năm 2025, mô tả chi tiết cấu trúc, nguyên lý vận hành, lập trình, truyền thông và bảo trì của dòng PLC S7-1200 G2. Đây là bản nâng cấp với thiết kế nhỏ gọn hơn, tốc độ xử lý cao hơn và khả năng mở rộng Profinet mạnh mẽ.

Phiên bản G2 có thể điều khiển các ứng dụng tự động quy mô vừa và nhỏ – từ hệ thống đóng gói, điều phối năng lượng, dây chuyền bơm hoặc dây chuyền sản xuất đến các giải pháp kết nối mạng thông minh.

Nội dung chính trong tài liệu S7-1200 G2

Tài liệu gồm 10 chương chuyên môn và các phụ lục kỹ thuật, giúp bạn hiểu từ lý thuyết cơ bản đến vận hành thực tế.

Chương 1: Giới thiệu chung

Nêu khái niệm về dòng PLC S7-1200 G2, công nghệ STEP 7 TIA Portal và hướng dẫn về tài liệu kỹ thuật của Siemens.
Nội dung chú trọng:

• Tổng quan hệ thống và phần mềm STEP 7.

• Yêu cầu an toàn vận hành, chứng chỉ và bảo mật công nghiệp.

• Liên kết kỹ thuật số (QR Code – ID Link) giúp truy cập nhanh đến dữ liệu sản phẩm.

• Tài nguyên học tập: Siemens Online Support, diễn đàn kỹ thuật, và công cụ hỗ trợ như TIA Selection Tool và SINETPLAN (PROFINET Network Planner).

Chương 2: Tổng quan sản phẩm

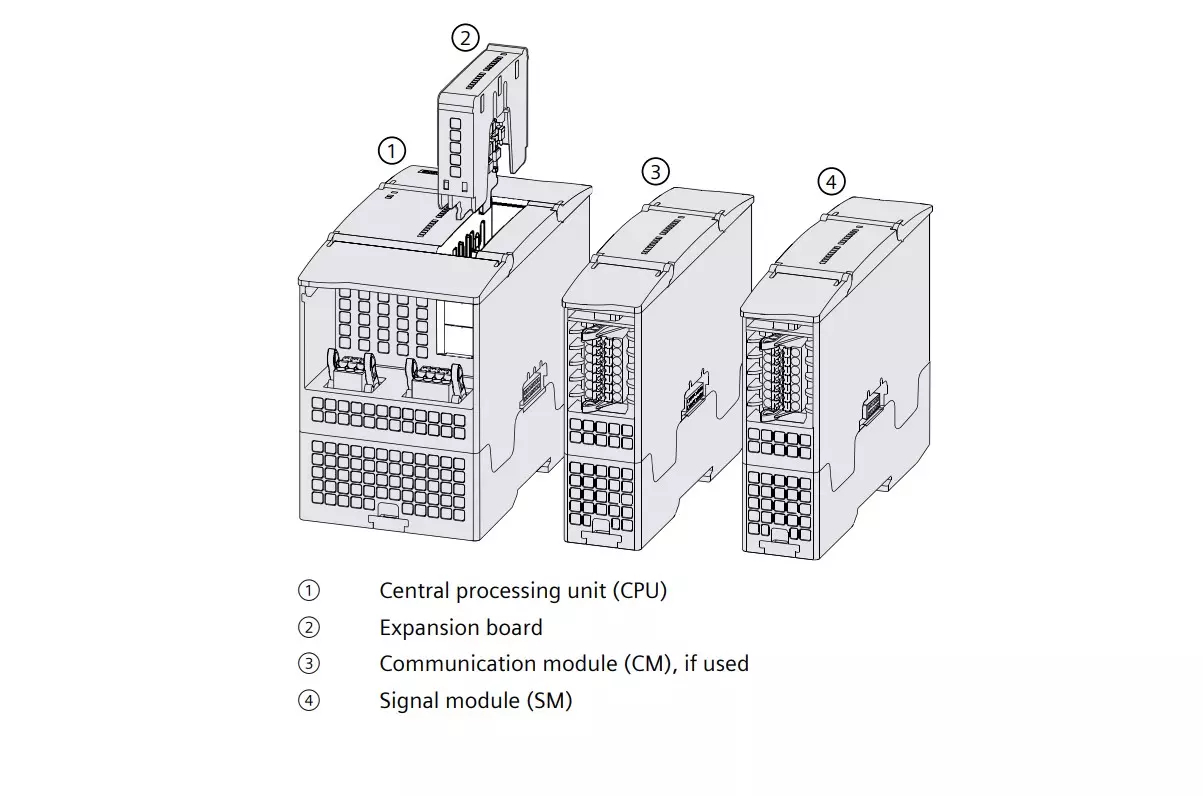

Giới thiệu cấu trúc phần cứng và module của PLC S7-1200 G2:

• Bộ vi xử lý tích hợp, nguồn nuôi, cổng PROFINET kép, I/O và khe cắm thẻ nhớ.

• Các dòng CPU cụ thể (1211C, 1212C, 1214C, 1212FC, 1214FC).

• Tính năng bảo mật như Secure Boot, Access Protection, Know-how Protection và Firmware Encryption.

Chương 3: Lắp đặt và đi dây

Hướng dẫn chi tiết từ lắp CPU, module mở rộng, bo mở rộng tín hiệu đến quy trình nối dây và nối đất.
Các lưu ý quan trọng gồm:

• Cách bố trí luồng khí làm mát, tiêu chuẩn an toàn EMC và khoảng cách cách điện.

• Sơ đồ cấp nguồn, hướng dẫn chống nhiễu cho tải cảm ứng và đèn.

• Bảo trì hệ thống và tháo/lắp linh kiện an toàn.

Chương 4: Khái niệm và lập trình PLC

Phần trung tâm của tài liệu, giải thích toàn diện:

• Cấu trúc chương trình trong STEP 7 TIA Portal.

• Các khối chương trình (OB, FB, FC, DB), chu trình quét CPU, vùng nhớ và cách địa chỉ hóa I/O.

• Cập nhật thẻ nhớ (Memory Card): thẻ chương trình, thẻ truyền (transfer), và cập nhật firmware.

• Lưu đồ xử lý lỗi, cấu trúc lệnh và vùng bộ nhớ Retentive.

Đặc biệt, phần này có hơn 50 trang về lệnh lập trình, bao gồm lệnh logic, toán học, truyền thông và điều khiển nâng cao.

Chương 5: Truyền thông công nghiệp

Giải thích toàn diện các giao thức và phương thức mạng được tích hợp:

• PROFINET & Modbus TCP/IP cho giao tiếp giữa PLC–PLC và PLC–HMI.

• S7 Communication (PUT/GET), kết nối mở Open User Communication (OUC) thông qua TCP/UDP/ISO-on-TCP.

• Cấu hình địa chỉ IP, kiểm tra kết nối, mã hóa TLS và đồng bộ thời gian NTP.

• Hỗ trợ nhiều chế độ truyền thông: I-Device, Shared Device, Media Redundancy (MRP/MRPD).

Chương 6: Giao tiếp tầm gần (NFC)

Tính năng nổi bật của S7-1200 G2 giúp kiểm tra trạng thái và cấu hình CPU trực tiếp bằng ứng dụng SIMATIC NFC App. Người dùng có thể:

• Quét thiết bị qua điện thoại.

• Xem thông số kỹ thuật và phiên bản firmware.

• Cấu hình nhanh kết nối PROFINET và khắc phục sự cố.

Chương 7: Web Server tích hợp

Tài liệu chỉ rõ cách cấu hình web server bảo mật tích hợp trong CPU.
Người dùng có thể đăng nhập để theo dõi trạng thái I/O, CPU load, đồng hồ hệ thống, hoặc thực hiện debug trực tuyến thông qua giao diện trình duyệt.

Chương 8: Điều khiển chuyển động (Motion Control)

Giới thiệu Motion Control Objects (TOs) và các khối lệnh (OB) dành cho điều khiển servo, step motor, và đồng bộ trục.
Tài liệu so sánh khả năng MC của S7-1200 G2 với dòng cao cấp S7-1500T, đồng thời trình bày cách sử dụng khối MC Servo và Interpolator cho ứng dụng tốc độ cao.

Chương 9: Bộ điều khiển PID

Giải thích cơ chế điều khiển PIDCompact và PID_3Step trong lập trình TIA Portal:

• Cấu hình PID cho van, bơm, và động cơ.

• Hiệu chỉnh (tuning) vòng điều khiển và giám sát tín hiệu tương tự qua module SM1231/SM1232.

Chương 10: Công cụ trực tuyến và chẩn đoán

Phần không thể thiếu với kỹ sư vận hành, bao gồm:

• Giám sát giá trị online bằng Watch Table và Force Table.

• Chức năng Download in RUN Mode – cho phép cập nhật chương trình trong khi hệ thống vẫn đang hoạt động.

• Phân tích lỗi qua bảng Diagnostics Buffer và đèn LED CPU.

• Chức năng Trace và Logic Analyzer giúp ghi lại tín hiệu theo điều kiện trigger.

Phụ lục kỹ thuật

Phần phụ lục chi tiết gồm các bảng thông số của từng model CPU, module tín hiệu số & tương tự, bo mở rộng, và phụ kiện:

• Thông số kỹ thuật điện, môi trường, bảo vệ EMC, CE, cULus, ATEX.

• Sơ đồ chân nối và dải tần đo tương tự (Analog Range).

• Bảng mã hàng (Ordering Information) và đối chiếu với thế hệ S7-1200 trước đó.

Lợi ích khi học theo tài liệu này

1. Hệ thống kiến thức chuẩn Siemens: Theo cấu trúc đào tạo TIA Portal, bám sát ứng dụng công nghiệp thực tế.

2. Ngôn ngữ thân thiện, tổ chức rõ ràng: Dễ tiếp cận với người mới học và kỹ sư muốn nâng cao kỹ năng.

3. Kết nối thực tế – mô phỏng trực tiếp: Người học có thể vừa đọc tài liệu, vừa trải nghiệm qua Siemens TIA Portal và PLC Simulator.

4. Hỗ trợ học tập đa dạng: Mở rộng bởi các ví dụ ứng dụng, mô hình mạng PROFINET, điều khiển PID, và kết nối HMI/Scada.

Tải tài liệu Học PLC Siemens SIMATIC S7-1200 G2

1 . Link 1: Download trực tiếp tài liệu Học PLC Siemens SIMATIC S7-1200 G2

2. Link 2: [Google Drive] tại đây.

Kết luận

Phiên bản SIMATIC S7-1200 G2 System Manual V1.0.1 không chỉ là một tài liệu kỹ thuật chi tiết, mà còn là cẩm nang học tập lý tưởng cho mọi đối tượng kỹ sư, sinh viên và chuyên viên bảo trì.
Với nội dung được trình bày khoa học – từ phần cứng, lập trình, truyền thông đến chẩn đoán và bảo mật – tài liệu này mang đến nền tảng vững chắc để bạn tự tin triển khai hệ thống tự động hóa Siemens hiện đại, an toàn và tối ưu.
