Tổng quan về Bộ điều khiển SIMATIC S7-1200 G2

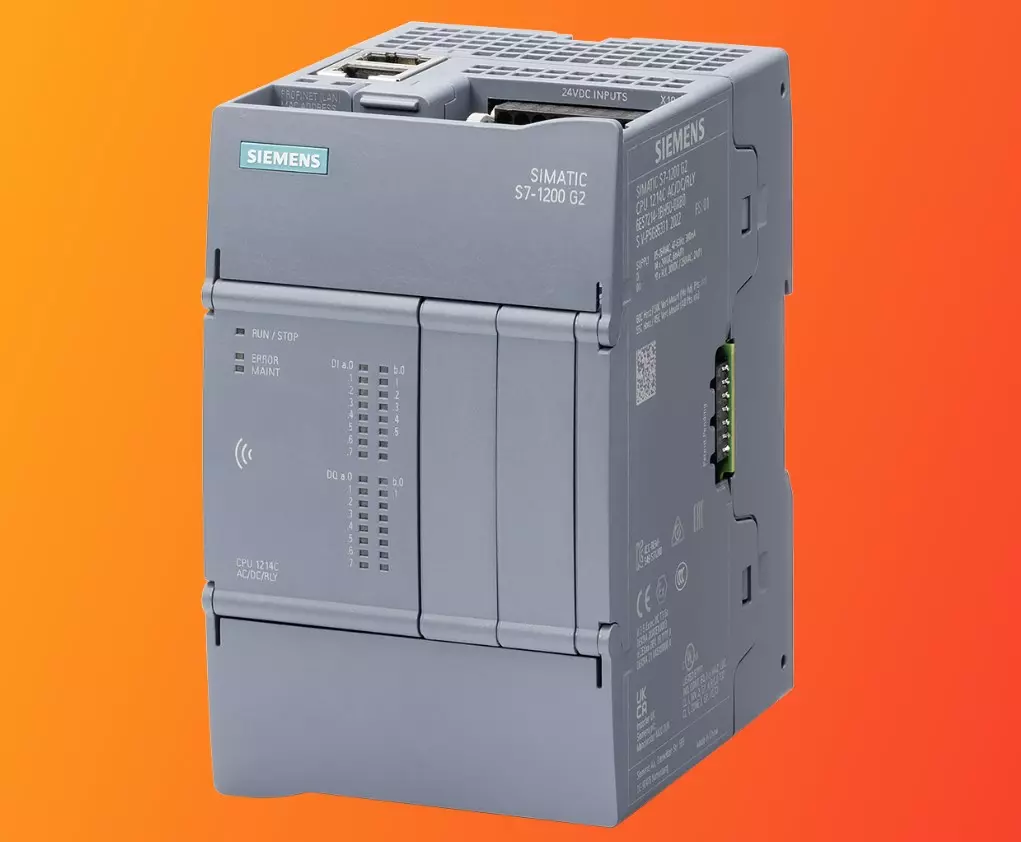

Bộ xử lý PLC SIEMENS S7-1200 G2 Bộ não của tự động hoá

SIMATIC S7-1200 G2 là dòng PLC dạng mô-đun, được thiết kế cho các tác vụ tự động hóa cơ bản nhưng yêu cầu độ chính xác cao. Các CPU trong dòng này tích hợp tính năng Safety Integrated, cho phép xử lý đồng thời các tác vụ tiêu chuẩn và ứng dụng an toàn. Dòng sản phẩm bao gồm các biến thể tiêu chuẩn (1212C, 1214C) và biến thể an toàn (1212FC, 1214FC), với nhiều cấu hình nguồn điện khác nhau.

Dòng S7-1200 G2 có 4 model chính, mỗi model hỗ trợ các cấu hình DC/DC/DC, AC/DC/rơle, hoặc DC/DC/rơle, được phân biệt qua mã hàng (article numbers). Dưới đây là bảng chi tiết:

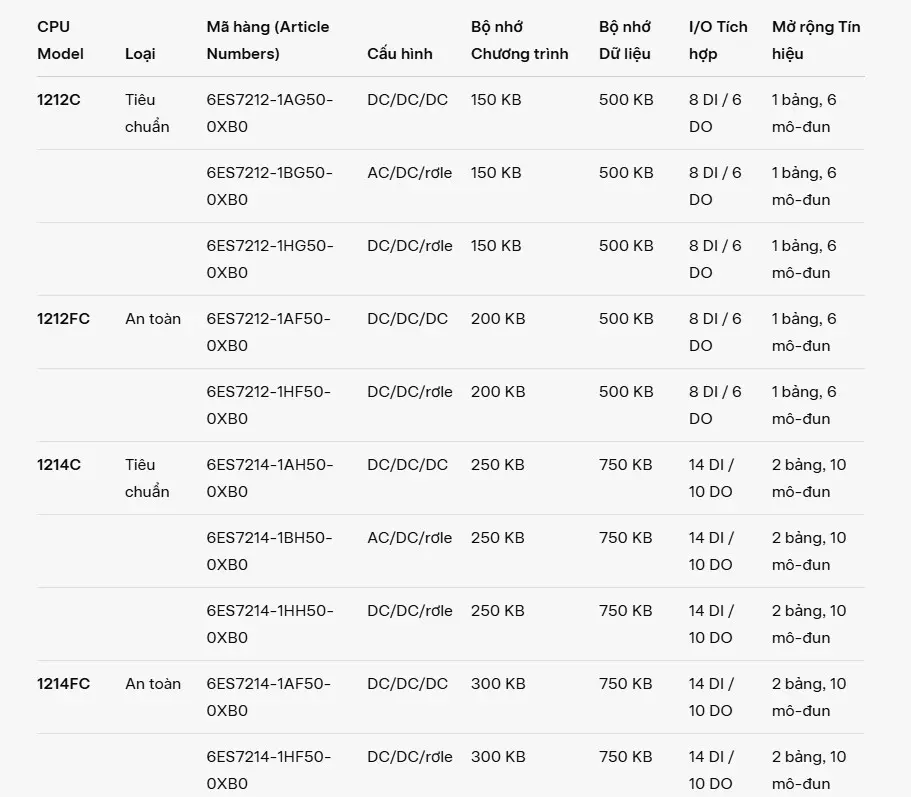

Cấu hình PLC S7-1200 g2

2 biến thể bộ điều khiển tiêu chuẩn và 2 biến thể bộ điều khiển an toàn với hiệu suất được phân loại:

Đặc trưng	Bộ vi xử lý 1212C	Bộ vi xử lý 1212FC	Bộ vi xử lý 1214C	Bộ vi xử lý 1214FC
Các biến thể	DC/DC/DC, AC/DC/rơle, DC/DC/rơle	DC/DC/DC, DC/DC/rơle	DC/DC/DC, AC/DC/rơle, DC/DC/rơle	DC/DC/DC, DC/DC/rơle
Bộ nhớ làm việc cho chương trình, tích hợp	150KB	200KB	250KB	300KB
Bộ nhớ làm việc cho dữ liệu, tích hợp	500KB	500KB	750KB	750KB
Tải bộ nhớ, tích hợp	8MB	8MB	8MB	8MB
Đầu vào/đầu ra kỹ thuật số, tích hợp	8/6	8/6	14/10	14/10
Quá trình hình ảnh	1024 byte cho đầu vào, 1024 byte cho đầu ra
Mở rộng bằng bảng tín hiệu	Tối đa 1	Tối đa 1	Tối đa 2	Tối đa 2
Mở rộng bằng mô-đun tín hiệu	Tối đa 6	Tối đa 6	tối đa 10	tối đa 10

Ứng dụng

S7-1200 – Bộ vi xử lý 1212C

Bước vào lĩnh vực tự động hóa cơ bản

S7-1200 – Bộ vi xử lý 1214C

Bộ nhớ nhiều hơn, IO tích hợp nhiều hơn so với CPU 1212C và khả năng mở rộng tối đa – có thể cắm tới 2 bo mạch

S7-1200 – Bộ vi xử lý 1212FC

Thiết bị đầu vào cho họ Bộ điều khiển cơ bản an toàn

S7-1200 – Bộ vi xử lý 1214FC

Nhiều bộ nhớ hơn và nhiều tùy chọn mở rộng hơn so với CPU 1212FC – có thể cắm tới 2 bo mạch

Thông số kỹ thuật

Số bài viết	6ES7212-1AG50-0XB0	6ES7212-1BG50-0XB0	6ES7212-1HG50-0XB0
	Bộ vi xử lý 1212C, DC/DC/DC, 8DI/6DQ	CPU 1212C, AC/DC/RLY, 8DI/6DO	CPU 1212C, DC/DC/RLY, 8DI/6DO
Thông tin chung
Chỉ định loại sản phẩm	Bộ vi xử lý 1212C DC/DC/DC	CPU 1212C AC/DC/rơ le	CPU 1212C DC/DC/Rơ le
Phiên bản phần mềm	Phiên bản 1.0	Phiên bản 1.0	Phiên bản 1.0
● Có thể cập nhật FW	Đúng	Đúng	Đúng
Chức năng sản phẩm
● Dữ liệu I&M		Có; I&M0 đến I&M3	Có; I&M0 đến I&M3
● Nhật ký hệ thống		Đúng	Đúng
Kỹ thuật với
● Gói lập trình	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên	BƯỚC 7 V20 trở lên
Điện áp cung cấp
Giá trị định mức (DC)
● 24 V một chiều	Đúng		Đúng
phạm vi cho phép, giới hạn dưới (DC)	20,4 vôn		20,4 vôn
phạm vi cho phép, giới hạn trên (DC)	28,8 vôn		28,8 vôn
Giá trị định mức (AC)
● 120 V AC		Đúng
● 230 V AC		Đúng
phạm vi cho phép, giới hạn dưới (AC)		85 V
phạm vi cho phép, giới hạn trên (AC)		264 V
Bảo vệ phân cực ngược	Đúng		Đúng
Tần số dòng
● phạm vi cho phép, giới hạn dưới		47Hz
● phạm vi cho phép, giới hạn trên		63Hz
Dòng điện đầu vào
Tiêu thụ hiện tại (giá trị định mức)	125 mA; Chỉ CPU	70 mA ở 120 V AC; 38 mA ở 240 V AC	185 mA; Chỉ CPU
Mức tiêu thụ hiện tại, tối đa.	700 mA; CPU với tất cả các mô-đun mở rộng	330 mA ở 120 V AC; 200 mA ở 240 V AC	765 mA; CPU với tất cả các mô-đun mở rộng
Dòng điện khởi động, tối đa.	12 A; ở 28,8 V DC	20 A; ở 264 V	12 A; ở 28,8 V DC
Tôi không	0,5 A²·s	0,8 A²·s	0,5 A²·s
Dòng điện đầu ra
cho bus backplane (5 V DC), tối đa.	1 000 mA; Tối đa 5 V DC cho SM và CM	1 000 mA; Tối đa 5 V DC cho SM và CM	1 000 mA; Tối đa 5 V DC cho SM và CM
Cung cấp bộ mã hóa
Nguồn cung cấp bộ mã hóa 24 V
● 24V	Có; L+ trừ 4 V DC tối thiểu.	Có; 20,4 đến 28,8V	Có; L+ trừ 4 V DC tối thiểu.
● Bảo vệ ngắn mạch	Đúng	Đúng	Đúng
● Dòng điện đầu ra, tối đa.	300mA	300mA	300mA
Mất điện
Mất điện, điển hình.	3 T	4 tuần	3 T
Ký ức
Bộ nhớ làm việc
● tích hợp	650 kbyte	650 kbyte	650 kbyte
● tích hợp (cho chương trình)	150 kbyte	150 kbyte	150 kbyte
● tích hợp (cho dữ liệu)	500 kbyte	500 kbyte	500 kbyte
Tải bộ nhớ
● tích hợp	8 MB	8 MB	8 MB
● Cắm thêm (Thẻ nhớ SIMATIC), tối đa.	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC	32 Gbyte; có thẻ nhớ SIMATIC
Hỗ trợ
● hiện tại	Đúng	Đúng	Đúng
● không cần bảo trì	Đúng	Đúng	Đúng
● không có pin	Đúng	Đúng	Đúng
Thời gian xử lý của CPU
đối với các hoạt động bit, gõ	37 ns; / hướng dẫn	37 ns; / hướng dẫn	37 ns; / hướng dẫn
đối với các phép toán về từ ngữ, hãy gõ	30 ns; / hướng dẫn	30 ns; / hướng dẫn	30 ns; / hướng dẫn
đối với phép tính số học dấu phẩy động, typ.	74 ns; / hướng dẫn	74 ns; / hướng dẫn	74 ns; / hướng dẫn
Khối CPU
Số lượng phần tử (tổng cộng)	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT	4 000; Khối (OB, FB, FC, DB) và UDT
OB
● Số lượng OB chu kỳ tự do	100	100	100
● Số lượng OB báo động thời gian	20	20	20
● Số lượng OB báo động trễ	20	20	20
● Số lượng OB ngắt tuần hoàn	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms	20; với chu kỳ OB 3x tối thiểu là 1 ms
● Số lượng OB cảnh báo quy trình	50	50	50
● Số lượng OB báo động DPV1	3	3	3
● Số lượng OB chế độ đồng bộ	1	1	1
● Số lượng OB khởi động	100	100	100
● Số lượng OB lỗi không đồng bộ	4	4	4
● Số lượng OB lỗi đồng bộ	2	2	2
● Số lượng OB báo động chẩn đoán	1	1	1
Các vùng dữ liệu và khả năng lưu giữ của chúng
Khu vực dữ liệu lưu giữ (bao gồm bộ đếm thời gian, bộ đếm, cờ), tối đa.	20 kbyte	20 kbyte	20 kbyte
Lá cờ
● Kích thước, tối đa.	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit	8 kbyte; Kích thước vùng địa chỉ bộ nhớ bit
Dữ liệu cục bộ
● theo từng lớp ưu tiên, tối đa.	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối	64 kbyte; tối đa. 16 KB mỗi khối

Bộ nhớ tải tích hợp: Tất cả các model đều có 8 MB bộ nhớ tải, hỗ trợ mở rộng qua thẻ nhớ SIMATIC lên đến 32 GB.
Giải thích cấu hình:
- DC/DC/DC: Nguồn vào 24 V DC, nguồn ra 24 V DC, đầu ra transistor.
- AC/DC/rơle: Nguồn vào 120/230 V AC, nguồn ra 24 V DC, đầu ra rơle.
- DC/DC/rơle: Nguồn vào 24 V DC, nguồn ra 24 V DC, đầu ra rơle.

Ứng dụng

CPU 1212C: Dành cho tự động hóa cơ bản với yêu cầu I/O và bộ nhớ vừa phải.
CPU 1214C: Phù hợp cho ứng dụng cần bộ nhớ lớn hơn, nhiều I/O hơn, khả năng mở rộng tối đa 2 bảng tín hiệu.
CPU 1212FC: Thiết bị đầu vào cho các ứng dụng an toàn cơ bản.
CPU 1214FC: Hiệu suất cao hơn, bộ nhớ lớn hơn, mở rộng tối đa 2 bảng tín hiệu, lý tưởng cho ứng dụng an toàn phức tạp.

Thiết kế

Lắp đặt: Có thể gắn ngang hoặc dọc trên thanh ray DIN, hoặc trực tiếp vào tủ điều khiển.
Đấu dây: Sử dụng khối đầu cuối PushIn giúp kết nối nhanh, chắc chắn.

Thông số Kỹ thuật Chính

Bộ nhớ:
- Chương trình: Từ 150 KB (1212C) đến 300 KB (1214FC).
- Dữ liệu: 500 KB (1212C/FC) hoặc 750 KB (1214C/FC).
- Tải: 8 MB tích hợp, mở rộng tối đa 32 GB qua thẻ nhớ SIMATIC.
I/O Kỹ thuật số:
- CPU 1212C/FC: 8 đầu vào số (DI) / 6 đầu ra số (DO).
- CPU 1214C/FC: 14 DI / 10 DO.
Khả năng Mở rộng:
- CPU 1212C/FC: 1 bảng tín hiệu, 6 mô-đun tín hiệu.
- CPU 1214C/FC: 2 bảng tín hiệu, 10 mô-đun tín hiệu.
Giao tiếp:
- Hỗ trợ PROFINET, TCP/IP, DHCP, SNMP, v.v.
- Các model FC hỗ trợ PROFIan toàn.
An toàn:
- CPU 1212FC và 1214FC đạt SIL 3 (IEC 61508) và PL e (ISO 13849-1).
Nguồn điện:
- DC/DC/DC: 24 V DC (20.4 - 28.8 V).
- AC/DC/rơle: 120/230 V AC (85 - 264 V).
Lập trình: Yêu cầu STEP 7 V20 trở lên.

Dòng SIMATIC S7-1200 G2 cung cấp giải pháp tự động hóa linh hoạt với các biến thể tiêu chuẩn và an toàn, đáp ứng nhu cầu đa dạng từ cơ bản đến phức tạp. Với thiết kế mô-đun, khả năng mở rộng cao và tích hợp giao thức hiện đại, đây là lựa chọn tối ưu cho các hệ thống tự động hóa.

Lưu ý: Để biết thêm thông tin chi tiết (dòng điện tiêu thụ, độ trễ I/O, v.v.), vui lòng tham khảo tài liệu kỹ thuật của từng mã hàng.
