Đo Áp Suất: Công Nghệ, Ứng Dụng và Xu Hướng Phát Triển Trong Công Nghiệp Hiện Đại

Trong thế giới công nghiệp hiện đại, đo áp suất là một trong những thông số cốt lõi giúp đảm bảo an toàn, tối ưu hóa quy trình và nâng cao chất lượng sản phẩm. Với sự bùng nổ của Industry 4.0 và IoT, các thiết bị đo áp suất như dòng SITRANS P của Siemens không chỉ cung cấp dữ liệu chính xác mà còn hỗ trợ chẩn đoán thông minh và kết nối từ xa. Bài viết này PLCSIEMENS nói về công nghệ đo áp suất, ứng dụng thực tế trong các ngành công nghiệp, cùng với xu hướng phát triển tương lai. Nếu bạn là kỹ sư, chuyên viên kỹ thuật hoặc nhân viên mua sắm thiết bị cho nhà máy, nội dung này sẽ giúp bạn nắm bắt cách chọn và áp dụng công nghệ đo áp suất hiệu quả nhất.

Cơ Sở Lý Thuyết và Nguyên Lý Đo Áp Suất

Khái Niệm và Phân Loại Áp Suất

Áp suất là lực tác dụng trên một đơn vị diện tích, thường được đo bằng đơn vị như bar, psi hoặc Pa. Trong công nghiệp, đo áp suất được phân loại thành ba loại chính để phù hợp với từng ứng dụng cụ thể:

• Áp suất đo (gauge pressure): So sánh với áp suất khí quyển, thường dùng để theo dõi áp suất trong bể chứa mở hoặc hệ thống khí nén.
• Áp suất tuyệt đối (absolute pressure): So sánh với chân không tuyệt đối, lý tưởng cho đo độ cao, hệ thống chân không hoặc ứng dụng khí tượng.
• Áp suất chênh lệch (differential pressure): Đo sự khác biệt giữa hai điểm, được áp dụng rộng rãi trong đo lưu lượng, mức chất lỏng trong bể kín và kiểm tra bộ lọc.

Hiểu rõ phân loại này giúp kỹ sư thiết kế hệ thống chính xác, tránh lỗi đo lường và tối ưu hóa hiệu suất.

Công Nghệ Cảm Biến Áp Suất

Công nghệ cảm biến áp suất đã tiến hóa từ cơ học truyền thống sang điện tử thông minh. Nguyên lý cốt lõi dựa trên sự biến dạng của màng cảm biến, sử dụng mạch cầu Wheatstone với điện trở piezo để chuyển đổi áp suất thành tín hiệu điện.

Dòng SITRANS P của Siemens là ví dụ điển hình, hỗ trợ đo áp suất tuyệt đối, đo và chênh lệch với dải từ 8,3 mbar đến 700 bar. Chúng tích hợp cảm biến silicon chính xác cao, bù nhiệt độ tự động và chống chịu môi trường khắc nghiệt.

Một công nghệ phổ biến khác là strain gauge, nơi các gauge gắn trên màng cảm biến thay đổi điện trở khi áp suất tác động. Dưới đây là bảng so sánh các công nghệ đo áp suất chính, giúp bạn dễ dàng đánh giá cho ứng dụng nhà máy:

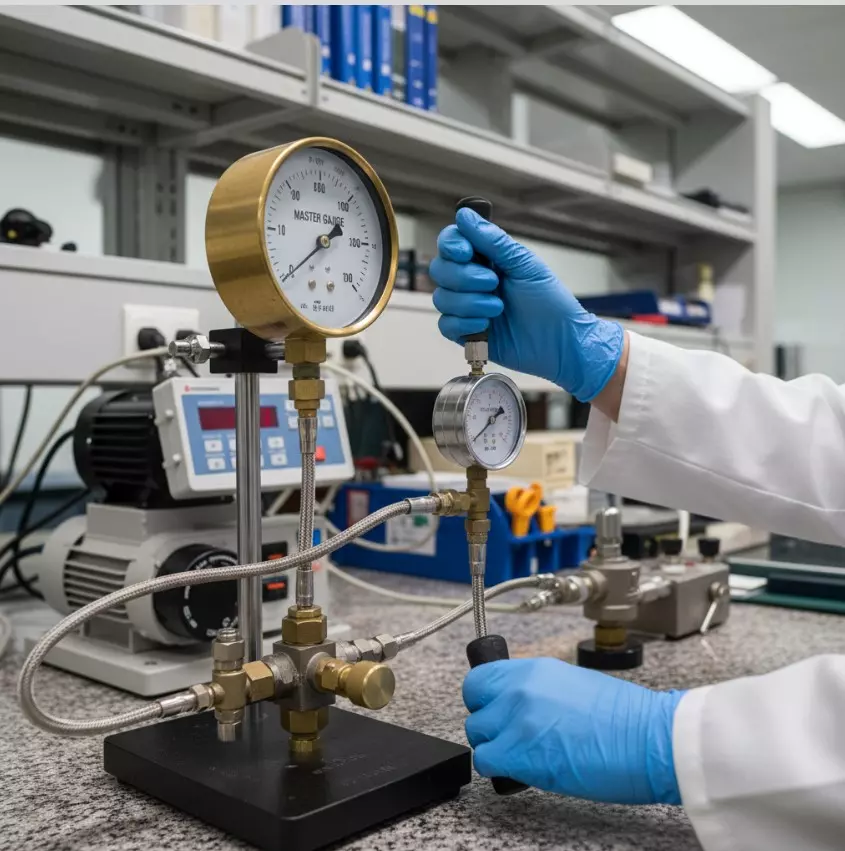

Ảnh tham khảo: Hiệu chuẩn đồng hồ đo áp suất trong phòng thí nghiệm sử dụng thiết bị chuyên dụng có đồng hồ đo analog và tay cầm điều khiển

Ứng Dụng Trong Các Ngành Công Nghiệp

Đo áp suất được áp dụng rộng rãi, từ giám sát cơ bản đến hệ thống phức tạp. Dưới đây là các ví dụ cụ thể cho từng ngành, giúp kỹ sư và nhân viên mua sắm đánh giá lợi ích thực tế.

Ngành Thực Phẩm và Đồ Uống

Trong ngành này, cảm biến áp suất phải đảm bảo vệ sinh và an toàn thực phẩm theo tiêu chuẩn FDA. Hệ thống Clean-in-Place (CIP) sử dụng cảm biến để kiểm soát áp suất chất tẩy rửa, tránh tháo lắp thiết bị.

• Đo mức chất lỏng qua áp suất thủy tĩnh trong bể chứa.
• Duy trì áp suất ổn định trong thanh trùng, tiệt trùng và đóng gói để giảm lãng phí.

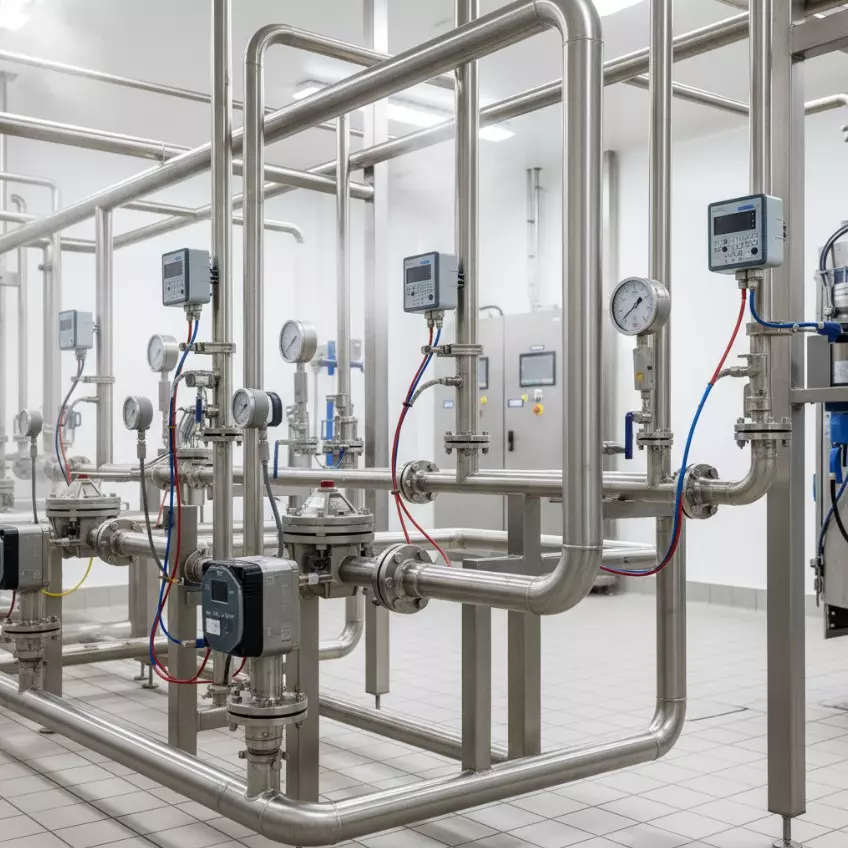

(hình ảnh: Đường ống thép không gỉ và thiết bị đo áp suất trong hệ thống làm sạch CIP công nghiệp thực phẩm)

Ngành Dược Phẩm và Sinh Học

Yêu cầu cao về độ chính xác và tuân thủ (FDA, EMA, ISO 13485), áp suất chênh lệch giúp duy trì áp suất dương/âm trong phòng sạch, tránh nhiễm chéo.

• Giám sát bioreactor cho nuôi cấy tế bào.
• Đo áp suất trong lưu trữ nước siêu tinh khiết (WFI), chịu CIP/SIP ở nhiệt độ cao.

Ảnh minh hoạ: Thiết lập lò phản ứng sinh học bằng thép không gỉ trong phòng sạch dược phẩm với dụng cụ đo áp suất và bảng điều khiển.

Ngành Công Nghiệp Giấy

Môi trường ăn mòn và nhiệt độ cao đòi hỏi cảm biến áp suất bền bỉ. Cảm biến màng phẳng chống tắc nghẽn được dùng trong sản xuất bột giấy.

• Đo mức trong bể lắng và xử lý nước thải bằng cảm biến chênh lệch như 3051.
• Tối ưu hồi thu hóa chất để giảm chi phí.

(hình ảnh: Đường ống thép không gỉ và thiết bị đo áp suất trong hệ thống làm sạch CIP công nghiệp thực phẩm)

Công Nghệ Remote Seal và Ứng Dụng Đặc Biệt

Nguyên Lý và Thiết Kế Remote Seal

Remote seal tách biệt cảm biến khỏi môi trường đo, sử dụng màng linh hoạt và chất lỏng truyền (qua ống mao dẫn) để truyền áp suất đến bộ truyền.

Ứng Dụng Remote Seal Trong Thực Tế

• Bảo vệ khỏi nhiệt độ cao, hóa chất ăn mòn hoặc độc hại.
• Trong thực phẩm: Kết nối nhanh tháo (DIN 11851) để vệ sinh dễ dàng.

Chất Lỏng Truyền và Điều Kiện Vận Hành

Chọn chất lỏng phù hợp: Dầu silicone M50 (-40°C đến 300°C), dầu nhiệt độ cao (lên 400°C), hoặc dầu FDA cho thực phẩm.

Hiệu Chuẩn và Bảo Trì Thiết Bị Đo Áp Suất

Hiệu chuẩn đảm bảo độ chính xác, thực hiện ít nhất 12 tháng/lần bằng chuẩn tham chiếu (chính xác gấp 4 lần). Quy trình: So sánh tại các điểm đo, điều chỉnh nếu lệch.

Bảo trì: Kiểm tra trực quan, tránh quá áp, sử dụng lớp phủ bảo vệ ở môi trường khắc nghiệt.

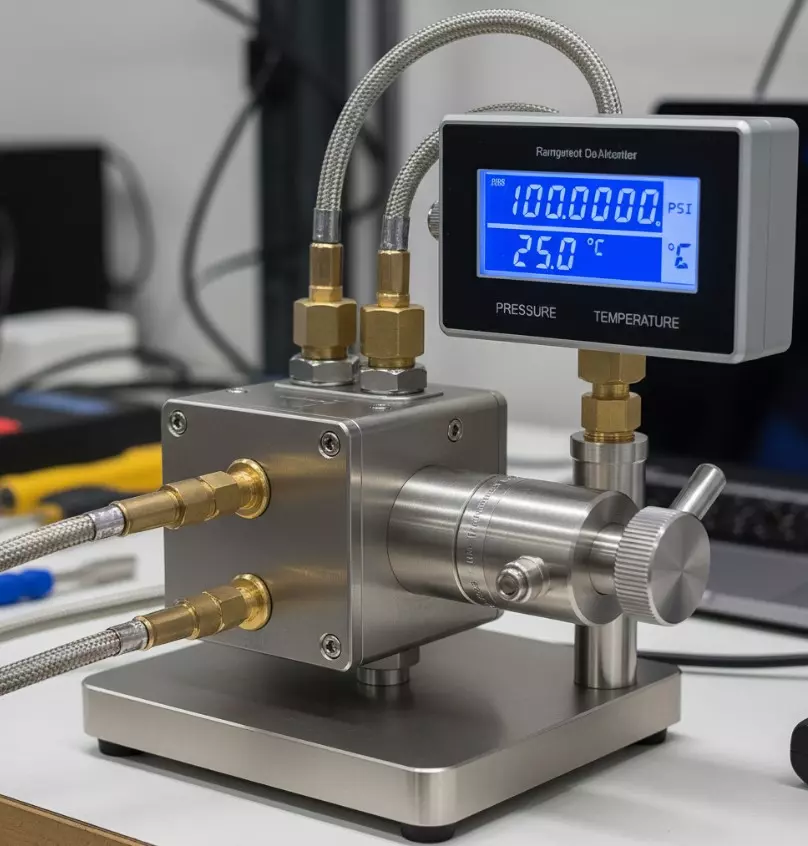

Ảnh minh hoạ: Thiết bị hiệu chuẩn có độ chính xác cao với đồng hồ đo áp suất kỹ thuật số hiển thị chỉ số áp suất và nhiệt độ để đo áp suất chính xác

Xu Hướng Phát Triển và Công Nghệ Mới

Công Nghệ Sensor Thông Minh

Smart sensors tích hợp IoT cho giám sát từ xa và bảo trì dự báo. Công nghệ MEMS làm cảm biến nhỏ gọn, phù hợp thiết bị di động.

Tích Hợp Wireless và IoT

Wireless transmitters giảm chi phí lắp đặt, truyền dữ liệu đám mây cho phân tích thời gian thực.

Trí Tuệ Nhân Tạo và Machine Learning

AI phát hiện bất thường, dự báo hỏng hóc; Digital Twin mô phỏng hệ thống ảo.

Vật Liệu Tiên Tiến

Cảm biến quang học miễn nhiễu EMI, vật liệu mới tăng độ bền.

(Ảnh minh hoạ: Sự phát triển và xu hướng tương lai của công nghệ đo áp suất từ 1849 đến 2030)

Thị Trường và Triển Vọng Tương Lai

Thị trường thiết bị đo áp suất tăng trưởng mạnh, với hơn 155 triệu đơn vị bán năm 2024, 45% cho giám sát công nghiệp. Analog chiếm 63% do chi phí thấp, nhưng digital tăng ở dược phẩm và hàng không.

Châu Á-Thái Bình Dương dẫn đầu (60 triệu thiết bị), Bắc Mỹ/Europe tập trung IoT. Xu hướng: 28 triệu cảm biến thông minh năm 2024, tăng 17%; vật liệu chống ăn mòn như 316L.

Kết Luận

Công nghệ đo áp suất từ cơ học đến AI-IoT đã cách mạng hóa công nghiệp. Dòng SITRANS P của Siemens minh chứng cho độ chính xác và tích hợp cao. Để thành công, hãy chọn thiết bị phù hợp, hiệu chuẩn định kỳ và đào tạo nhân sự. Với xu hướng MEMS, wireless và AI, đo áp suất sẽ tiếp tục là chìa khóa cho an toàn và hiệu quả trong tương lai công nghiệp. Nếu bạn đang tìm kiếm giải pháp cho nhà máy, hãy cân nhắc các yếu tố này để đầu tư thông minh.
