PLC là gì? Nguyên lý hoạt động, ưu nhược điểm của PLC: Tổng quan về bộ điều khiển lập trình PLC

PLC là gì? Định nghĩa và vai trò trong tự động hóa công nghiệp

PLC, viết tắt của Programmable Logic Controller, là một loại máy tính công nghiệp chuyên dụng được thiết kế để điều khiển các quy trình tự động hóa trong môi trường sản xuất khắc nghiệt. Không giống như máy tính cá nhân thông thường, PLC được "gia cố" để chịu đựng bụi bẩn, rung động mạnh, nhiệt độ cao (từ -40°C đến 70°C) và nhiễu điện từ – những yếu tố phổ biến trong nhà máy.

Theo định nghĩa từ Hiệp hội Tự động hóa Quốc tế (ISA), PLC là "thiết bị điều khiển số hóa hoạt động theo chu trình lặp lại, sử dụng bộ nhớ lập trình để lưu trữ hướng dẫn và dữ liệu thực thi các chức năng logic như đếm, thời gian, toán học và so sánh". Nói đơn giản, PLC giống như một "người gác cổng thông minh": nó nhận tín hiệu từ cảm biến (như nhiệt độ vượt ngưỡng), xử lý theo chương trình đã lập sẵn, và ra lệnh cho thiết bị (như tắt máy bơm) chỉ trong mili giây.

Vai trò của PLC trong ngành công nghiệp Việt Nam năm 2025

Tại Việt Nam, PLC đã trở thành "xương sống" của các khu công nghiệp như VSIP hay Amata. Theo khảo sát của VietnamWorks năm 2025, hơn 70% vị trí kỹ sư tự động hóa yêu cầu kiến thức về PLC, với nhu cầu tăng 25% so với năm trước. Trong bối cảnh xuất khẩu điện tử và dệt may đạt 400 tỷ USD, PLC giúp tối ưu hóa dây chuyền, giảm lãng phí năng lượng lên đến 20% và tăng năng suất lao động. Ví dụ, tại nhà máy Samsung Bắc Ninh, hệ thống PLC Siemens S7-1500 điều khiển hơn 500 robot hàn, đảm bảo độ chính xác 99,9%.

Từ kinh nghiệm 18+ năm của tôi, PLC không chỉ là thiết bị mà còn là công cụ chiến lược: Nó giúp doanh nghiệp nhỏ như các xưởng may Gia Lâm chuyển đổi số mà không cần đầu tư hàng triệu USD vào hệ thống lớn.

Lịch sử phát triển của PLC – Từ relay đến kỷ nguyên IIoT

PLC không phải "phát minh" đột ngột mà là kết quả của nhu cầu thực tiễn từ những năm 1960. Năm 1968, tại General Motors (Mỹ), kỹ sư Dick Morley phát triển PLC đầu tiên – Modicon 084 – để thay thế hệ thống relay điện khổng lồ trong dây chuyền lắp ráp ô tô. Trước đó, thay đổi một quy trình sản xuất có thể mất hàng tuần để nối lại dây relay; PLC rút ngắn xuống chỉ vài giờ lập trình.

 Các mốc son lịch sử

• 1968-1970: Ra đời Modicon và Allen-Bradley PLC-5, tập trung vào logic rời rạc (on/off).
• 1980s: Tích hợp giao tiếp mạng, mở rộng cho điều khiển analog (nhiệt độ, áp suất).
• 1990s: Siemens LOGO! – PLC mini cho ứng dụng nhỏ, phổ biến tại châu Á.
• 2000s: Hỗ trợ Ethernet/IP, tích hợp với SCADA.
• 2010s-2025: Chuyển dịch sang IIoT (Industrial Internet of Things). Năm 2025, PLC hiện đại như Siemens S7-1200 G2 hỗ trợ AI dự đoán bảo trì, giảm downtime 30%.

Tại Việt Nam, PLC du nhập từ những năm 1990 qua các dự án FDI như Intel. Đến 2025, Delta và Inovance (Trung Quốc) chiếm 40% thị phần nhờ giá cạnh tranh, trong khi Siemens dẫn đầu phân khúc cao cấp. Từ góc nhìn chuyên gia, sự phát triển này phản ánh hành trình từ "thay thế thủ công" đến “tích hợp thông minh” một bài học cho doanh nghiệp Việt: Đầu tư PLC sớm để dẫn dắt xu hướng.

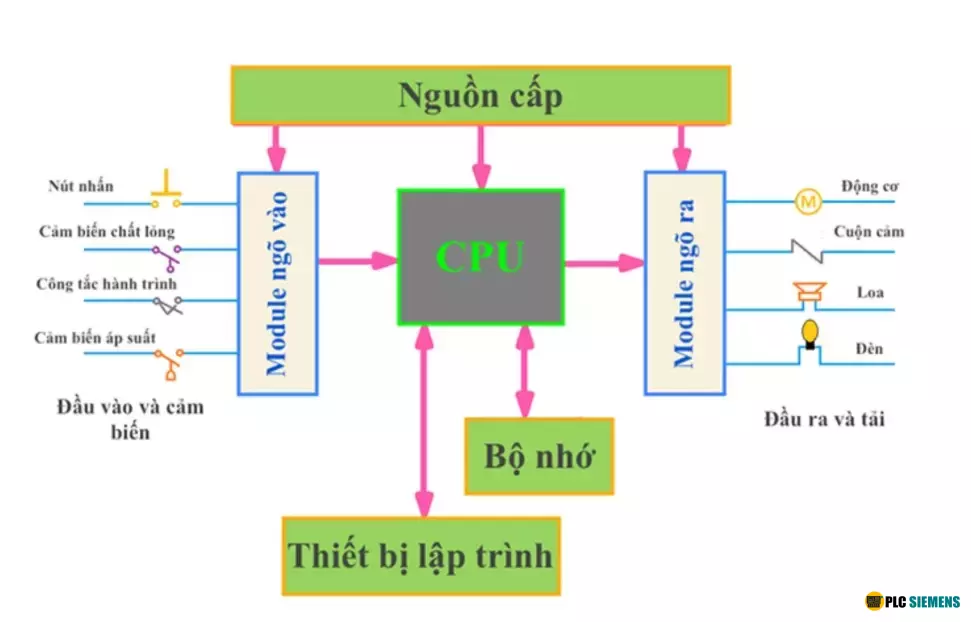

Cấu tạo PLC: Các thành phần cốt lõi

PLC không phải "hộp đen" mà là hệ thống module hóa, dễ mở rộng. Cấu tạo cơ bản bao gồm 5 thành phần chính:

1. Nguồn điện (Power Supply)

Cung cấp điện ổn định 24V DC hoặc 220V AC, với bộ lọc chống nhiễu. Trong môi trường Việt Nam ẩm ướt, nguồn PLC Siemens có tuổi thọ lên đến 10 năm.

2. CPU (Central Processing Unit)

"Lõi não" xử lý chương trình. CPU hiện đại (như Intel Core i7 nhúng) xử lý 1 triệu lệnh/giây, hỗ trợ đa nhiệm.

3. Module I/O (Input/Output)

• Đầu vào (Input): Kết nối cảm biến (proximity, thermocouple), hỗ trợ 8-64 điểm/module.
• Đầu ra (Output): Điều khiển actuator (động cơ, van điện từ). Ví dụ, module analog xử lý tín hiệu 4-20mA cho đo áp suất.

4. Bộ nhớ (Memory)

RAM (dữ liệu tạm) và ROM/Flash (chương trình vĩnh viễn), dung lượng lên đến 128MB năm 2025.

5. Giao tiếp và HMI (Human-Machine Interface)

Hỗ trợ Modbus, Profibus, Ethernet. HMI như màn hình cảm ứng WinCC cho phép giám sát thời gian thực.

Bảng so sánh cấu tạo PLC cơ bản vs. cao cấp:

Từ kinh nghiệm triển khai, module hóa giúp bảo trì dễ dàng: Thay I/O chỉ mất 5 phút, tiết kiệm hàng giờ so với hệ thống cũ.

Nguyên lý hoạt động của PLC - Chu trình scan khép kín

Nguyên lý cốt lõi của PLC là chu trình scan lặp lại 1-100ms/lần, đảm bảo phản ứng thời gian thực. Quy trình gồm 3 giai đoạn:

1. Giai đoạn quét đầu vào (Input Scan)

PLC đọc trạng thái tất cả input (ví dụ: cảm biến phát hiện vật liệu). Dữ liệu lưu vào buffer, tránh ảnh hưởng từ thay đổi giữa chừng.

2. Thực thi chương trình (Program Execution)

CPU chạy logic theo ngôn ngữ lập trình (Ladder Diagram – LD, Function Block – FB). Ví dụ: Nếu nhiệt độ > 80°C (IF input1=1), thì bật quạt (Output2=1). Hỗ trợ toán học phức tạp như PID control cho điều khiển tốc độ.

3. Cập nhật đầu ra (Output Update)

Gửi lệnh đến output. Sau đó, kiểm tra chẩn đoán (fault detection) và quay lại scan.

Sơ đồ nguyên lý (mô tả văn bản): Input → CPU (Logic) → Output → Feedback loop.

Trong thực tế, tại nhà máy xi măng Holcim Việt Nam, chu trình scan 10ms giúp phát hiện tắc nghẽn ngay lập tức, tránh hỏng hóc 1 triệu USD/năm. Nguyên lý này đảm bảo độ tin cậy 99,999% – MTBF (Mean Time Between Failures) lên đến 200.000 giờ.

Lập trình PLC sử dụng phần mềm như TIA Portal (Siemens) hoặc RSLogix (Allen-Bradley), với ngôn ngữ IEC 61131-3 chuẩn hóa.

Các loại PLC và lựa chọn phù hợp

PLC phân loại theo kích thước và ứng dụng:

• Compact PLC: Nhỏ gọn, tích hợp I/O (ví dụ: Delta DVP, giá 5 triệu VND), phù hợp xưởng nhỏ.
• Modular PLC: Mở rộng module (Siemens S7-300), cho nhà máy lớn.
• Rack-mounted: Lắp rack, hỗ trợ hot-swap (thay module không tắt máy).

Theo nhà sản xuất: Siemens (châu Âu, cao cấp), Allen-Bradley (Rockwell, Mỹ, mạnh motion control), Delta/Inovance (giá rẻ, phổ biến Việt Nam).

Lời khuyên từ kinh nghiệm: Chọn dựa trên I/O points và giao thức (Ethernet cho IIoT).

Ứng dụng đa dạng của PLC trong công nghiệp

PLC "lấn sân" mọi lĩnh vực:

1. Sản xuất ô tô và điện tử

Điều khiển robot hàn, lắp ráp (ví dụ: VinFast sử dụng PLC cho 1.000 điểm I/O).

2. Thực phẩm và dược phẩm

Kiểm soát nhiệt độ lò nướng, đóng gói tự động, tuân thủ GMP.

3. Năng lượng và môi trường

Quản lý turbine gió, xử lý nước thải (PLC theo dõi pH, lưu lượng).

4. Ứng dụng tại Việt Nam 2025

Theo PLCSIEMENS VN, PLC được dùng trong 60% nhà máy dệt may Đồng Nai, tích hợp IoT để theo dõi năng suất thời gian thực. Case study: Nhà máy bia Heineken TP.HCM dùng PLC Delta giảm lãng phí 15% nhờ tự động hóa lên men.

Từ X (Twitter), các bài đăng gần đây nhấn mạnh PLC trong máy dán nhãn tự động, tốc độ 350 sản phẩm/phút.

Ưu điểm nổi bật của PLC - Lý do thống trị thị trường

PLC vượt trội nhờ:

1. Linh hoạt lập trình: Thay đổi logic mà không đụng phần cứng, tiết kiệm 50% thời gian so với relay.
2. Độ bền cao: Chịu rung 5G, chống ẩm IP67.
3. Xử lý thời gian thực: Độ trễ <1ms, lý tưởng cho an toàn (emergency stop).
4. Tích hợp dễ dàng: Kết nối SCADA, ERP.
5. Tiết kiệm chi phí dài hạn: Giảm downtime 40%, ROI trong 2 năm.

Bảng ưu điểm:

Nhược điểm của PLC và cách khắc phục

Không hoàn hảo, PLC có hạn chế:

1. Chi phí cao: Phần cứng 10-100 triệu VND, cộng phần mềm license.
2. Yêu cầu chuyên môn: Lập trình cần chứng chỉ, đào tạo 3-6 tháng.
3. Giới hạn xử lý phức tạp: Không mạnh bằng PC cho dữ liệu big data.
4. Rủi ro bảo mật: Tấn công cyber qua Ethernet (giải quyết bằng firewall).

Khắc phục: Sử dụng PLC cloud-based như AWS IoT năm 2025. Từ kinh nghiệm, đào tạo nội bộ giúp giảm 30% chi phí vận hành.

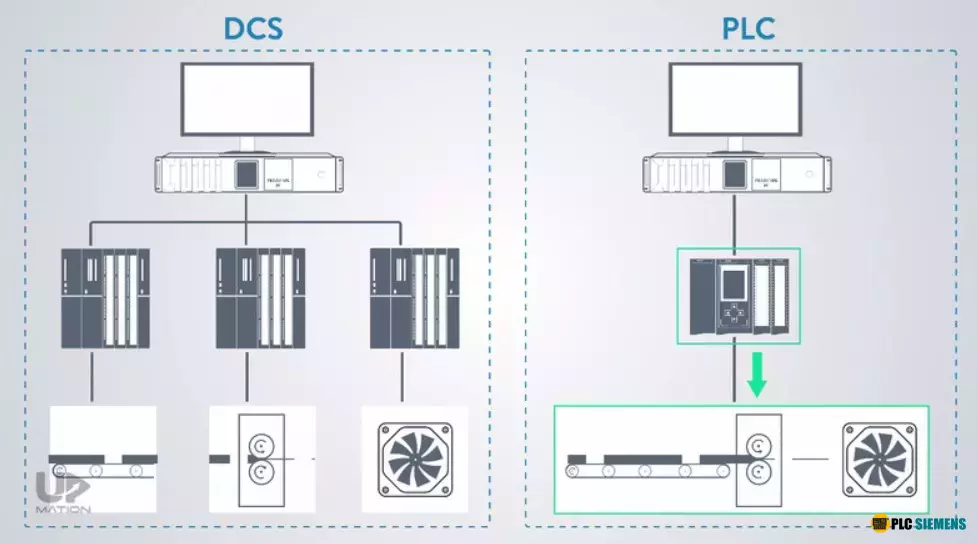

So sánh PLC với DCS và PAC: Chọn gì cho dự án của bạn?

PLC, DCS (Distributed Control System) và PAC (Programmable Automation Controller) đều dùng cho tự động hóa, nhưng khác biệt rõ rệt:

PLC phù hợp startup; DCS cho quy trình liên tục như lọc dầu; PAC (như Opto 22) cho hybrid. Theo HTG Group, 60% dự án Việt chọn PLC do dễ triển khai.

Xu hướng PLC năm 2025 và tương lai

Năm 2025, PLC tích hợp AI (dự đoán hỏng), edge computing và 5G. Thị trường toàn cầu đạt 15 tỷ USD, Việt Nam tăng 20% nhờ EVFTA. Tương lai: PLC xanh, hỗ trợ năng lượng tái tạo.

Kết luận: PLC là bước đi chiến lược cho tự động hóa Việt Nam

PLC không chỉ là thiết bị mà là chìa khóa mở cửa hiệu quả sản xuất. Với nguyên lý scan đơn giản nhưng mạnh mẽ, ưu điểm vượt trội và ứng dụng đa dạng, nó xứng đáng đầu tư. Nếu bạn đang lên kế hoạch, hãy bắt đầu bằng đánh giá nhu cầu I/O và đào tạo đội ngũ. Liên hệ 0888-789-688 để tư vấn miễn phí từ lý thuyết đến triển khai thực tế.
