6DR4004-6J | Module Analog Output (AOM) Ex cho SIPART PS2

1. Giới thiệu tổng quan

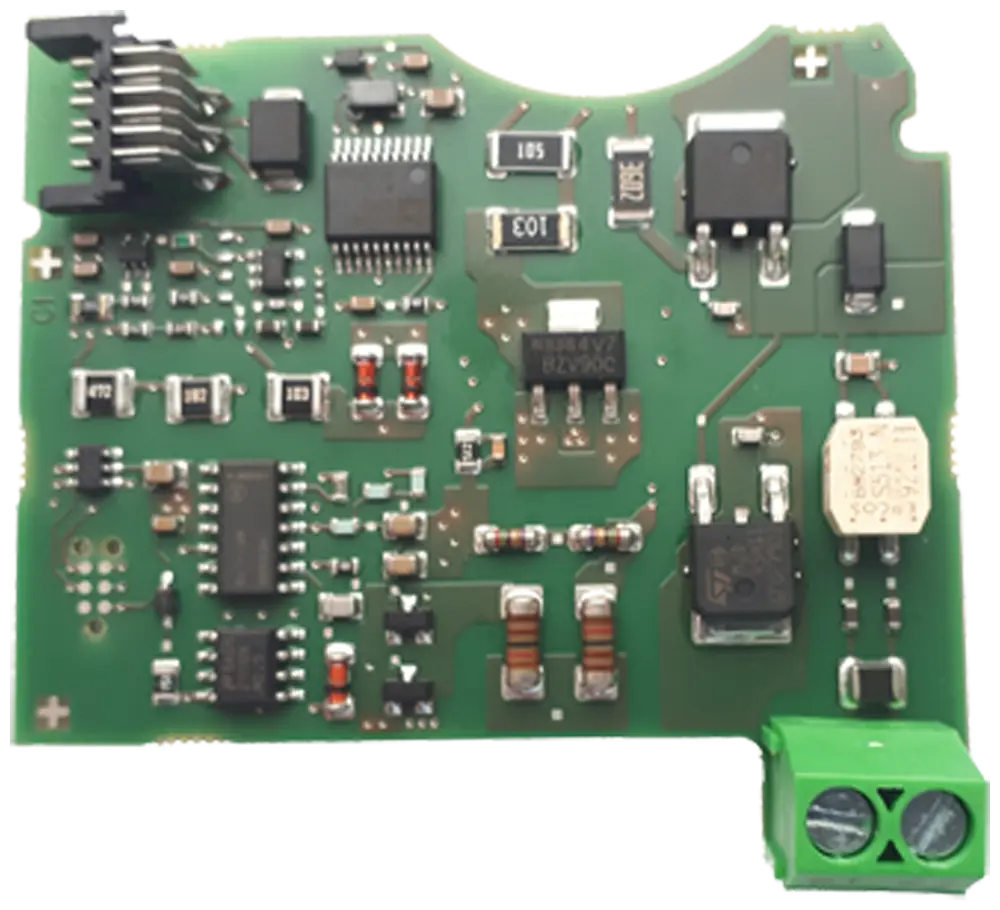

Trong hệ thống điều khiển van công nghiệp, bộ định vị van (Positioner) không chỉ cần nhận lệnh từ DCS/PLC mà còn cần phản hồi vị trí thực tế của cánh van về hệ thống giám sát. Mã 6DR4004-6J là Analog Output Module (AOM) phiên bản Ex, là module cắm thêm (plug-in) dành riêng cho bộ định vị van điện-khí nén SIPART PS2 của Siemens.

Module này thực hiện một chức năng duy nhất nhưng cực kỳ quan trọng: chuyển đổi dữ liệu vị trí van từ bên trong bộ định vị thành tín hiệu dòng điện 4-20mA hai dây truyền về hệ thống điều khiển trung tâm, đồng thời đảm bảo an toàn tia lửa điện (Intrinsically Safe Ex) cho môi trường nguy hiểm. Để hoạt động, module bắt buộc phải đi kèm bộ cách ly nguồn SITRANS I100 (mã 7NG4124-1AA00) đặt tại phía an toàn trên thanh DIN rail.

2. Thông số kỹ thuật chi tiết

Dưới đây là thông số kỹ thuật chính thức của 6DR4004-6J từ tài liệu kỹ thuật Siemens:

3. Ưu điểm và nhược điểm

3.1. Ưu điểm

• Tích hợp hoàn hảo với SIPART PS2: Module được thiết kế riêng biệt để cắm vào khoang mở rộng bên trong thân bộ định vị PS2. Không cần hộp nối trung gian, không thêm dây, giúp giảm khả năng xâm nhập nước và bụi vào thiết bị.​

• Phản hồi vị trí độc lập: Tín hiệu 4-20mA phản hồi từ AOM hoàn toàn độc lập với tín hiệu điều khiển setpoint chính, tránh nhiễu lẫn nhau, đảm bảo độ chính xác của vòng điều khiển PID tại phòng điều khiển.

• Phù hợp SIL: Khi kết hợp với bộ định vị SIPART PS2 phiên bản SIL và bộ cách ly SITRANS I100 SIL 2, toàn bộ vòng lặp vị trí van đạt tiêu chuẩn an toàn chức năng theo IEC 61508/61511.​

• Kết hợp linh hoạt: Có thể dùng đồng thời với các module khác như Digital I/O (DIO), Inductive Limit Switches (ILS) hoặc Analog Input Module (AIM) trong cùng một bộ SIPART PS2.​

3.2. Nhược điểm

• Bắt buộc mua thêm SITRANS I100: Không thể vận hành độc lập, phải đặt kèm mã 7NG4124-1AA00. Điều này làm tăng tổng chi phí và yêu cầu cấu hình thêm tại tủ điện.

• Chỉ dùng cho SIPART PS2: Module này không tương thích với bất kỳ bộ định vị van nào khác (kể cả các hãng khác như Fisher, Metso hay SAMSON).

• Chỉ đầu ra mA, không hỗ trợ HART: Nếu hệ thống DCS cần truyền thông HART qua tín hiệu phản hồi vị trí, cần kiểm tra thêm tính năng này trên phiên bản phần cứng phù hợp.

4. Đánh giá chi tiết

4.1. Nguyên lý hoạt động

Bên trong SIPART PS2, bộ đo góc (Potentiometer hoặc Hall Effect Sensor) liên tục đo vị trí thực tế của cánh van và chuyển thành tín hiệu số. Module AOM 6DR4004-6J nhận dữ liệu số này từ CPU bộ định vị, sau đó chuyển đổi D/A thành tín hiệu dòng Jy = 4-20mA (ký hiệu Jy là ký hiệu Siemens cho tín hiệu phản hồi vị trí), và truyền ra ngoài thông qua bộ cách ly SITRANS I100 về phòng điều khiển.

4.2. Quy trình lắp đặt

Việc lắp đặt module rất nhanh gọn. Kỹ sư chỉ cần tháo nắp vỏ SIPART PS2, cắm module vào đúng khe AOM quy định, sau đó đấu 2 dây tín hiệu từ khoang kết nối của bộ định vị về bộ cách ly SITRANS I100 tại tủ điện. Toàn bộ cấu hình vị trí phản hồi (scaling, giới hạn báo động) được thực hiện thông qua màn hình cảm ứng hoặc phần mềm SIPART PS2 Configuration.​

4.3. Độ bền và xuất xứ

Sản xuất tại Romania trong nhà máy Siemens theo tiêu chuẩn chất lượng châu Âu. Module nhỏ gọn (chỉ 50g) nhưng được bảo vệ tốt bởi vỏ nhựa kỹ thuật và thiết kế kín khi cài vào SIPART PS2. Lưu ý: sản phẩm có chứa Chì (Lead) > 0.1% trong một số linh kiện nên cần tuân thủ quy định REACH/RoHS khi nhập khẩu.

5. Ứng dụng thực tế

• Nhà máy lọc dầu – Điều khiển van dầu thô: Phản hồi vị trí van điều tiết lưu lượng 4-20mA về hệ thống DCS để vận hành vòng điều khiển lưu lượng PID chính xác.

• Nhà máy hóa chất – Van điều tiết áp suất: Giúp kỹ sư kiểm tra van thực sự đang mở hay đóng, phát hiện hiện tượng van bị kẹt (stuck) dù đã có lệnh điều khiển.

• Hệ thống SIS – Safety Instrumented System: Kết hợp với vòng logic an toàn để xác nhận van ESD (Emergency Shut-Down) đã đóng hoàn toàn khi có tín hiệu dừng khẩn cấp.

• Hệ thống xử lý khí – LNG Terminal: Truyền thông tin vị trí van qua vùng Ex Zone 1 về DCS trong điều kiện môi trường có khả năng cháy nổ cao.

6. Sản phẩm tương tự và mã hàng

7. Câu hỏi thường gặp (FAQ)

Tôi có thể lắp module 6DR4004-6J mà không có SITRANS I100 không?

Trả lời: Không thể. Bộ cách ly nguồn 7NG4124-1AA00 là thiết bị bắt buộc phải có trong mạch. SITRANS I100 vừa cấp nguồn cho module AOM, vừa tạo rào cản an toàn tia lửa điện giữa vùng nguy hiểm và vùng an toàn. Thiếu thiết bị này, cả mạch không hoạt động và vi phạm tiêu chuẩn an toàn ATEX.

Module AOM có thể lắp chung với DIO trong cùng một SIPART PS2 không?

Trả lời: Có. SIPART PS2 có nhiều khe cắm module mở rộng. Bạn hoàn toàn có thể lắp đồng thời AOM (6DR4004-6J) để phản hồi vị trí AND DIO (6DR4004-6A) để báo giới hạn trong cùng một thân bộ định vị.

Tín hiệu 4-20mA của AOM có chính xác không so với vị trí thực?

Trả lời: Rất chính xác. Module AOM nhận dữ liệu vị trí đã được bộ định vị SIPART PS2 linearize (hiệu chỉnh tuyến tính) từ bộ đo góc nội bộ. Sai số thường dưới ±0.5% của toàn thang đo.​

Phiên bản 6DR4004-6J và 6DR4004-8J khác nhau thế nào?

Trả lời: Ký tự cuối phân biệt phiên bản vỏ: -6J là phiên bản vỏ nhựa (Plastic housing) – dùng cho vùng nguy hiểm (Ex); -8J là phiên bản vỏ nhôm/inox, dùng cho môi trường bình thường (Non-Ex) hoặc yêu cầu chống ăn mòn cao hơn.​
