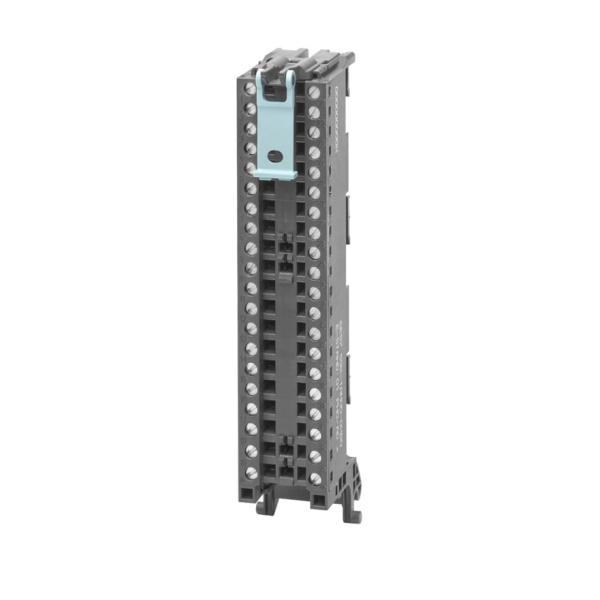

6ES7592-1AM00-0XB0 Frontconnector Screw Type (35mm Mod.)
6ES7592-1AM00-0XB0 Frontconnector Screw Type (35mm Mod.)
SIMATIC S7-1500, Front connector Screw-type connection system, 40-pole for 35 mm wide modules incl. 4 potential bridges, and cable ties
- Dịch vụ & khuyến mãi
- Ưu đãi 3-5% cho khách hàng đăng ký tài khoản
- Mua càng nhiều, chiết khấu càng cao
Liên hệ hỗ trợ Hotline /Zalo: 0888789688 - Email: [email protected]

Front Connector S7-1500 40-Pin (6ES7592-1AM00-0XB0) – Kết Nối Vít Chắc Chắn, Chính Hãng, Giá Tốt

Front Connector Screw Type (SKU: 6ES7592-1AM00-0XB0) của Siemens, được thiết kế chuyên biệt cho dòng PLC S7-1500, không chỉ là một chiếc "jack cắm". Nó là cầu nối vật lý đảm bảo tính toàn vẹn của tín hiệu từ cảm biến đến bộ xử lý. Với cơ chế vít vặn (screw-type) truyền thống nhưng cực kỳ chắc chắn, sản phẩm này mang lại sự an tâm tuyệt đối cho các kỹ sư bảo trì và vận hành, đặc biệt trong các môi trường có độ rung lắc cao.
Hãy cùng đi sâu vào chi tiết kỹ thuật để hiểu tại sao 6ES7592-1AM00-0XB0 lại là lựa chọn tiêu chuẩn cho các tủ điện điều khiển hiện đại.
Tổng quan về Front Connector S7-1500 Screw Type
Sản phẩm 6ES7592-1AM00-0XB0 là đầu nối phía trước (Front Connector) dạng 40 chân, được thiết kế để sử dụng cho các module I/O có độ rộng 35mm thuộc dòng SIMATIC S7-1500. Khác với dòng Push-in (nhấn nhả), phiên bản này sử dụng cơ chế vặn vít, cho phép kỹ sư kiểm soát lực siết dây, đảm bảo tiếp xúc điện tối đa.
Mỗi bộ sản phẩm khi đến tay khách hàng không chỉ bao gồm connector mà còn đi kèm đầy đủ phụ kiện thiết yếu: 4 thanh cầu đấu (potential bridges) để phân phối nguồn và dây thắt cáp (cable ties) để cố định bó dây. Đây là giải pháp "All-in-one" giúp đơn giản hóa quá trình thi công tủ điện.
Lợi ích cốt lõi:
Kết nối cơ học vững chắc: Cơ chế vít giúp dây dẫn không bị tuột ngay cả khi chịu tác động vật lý mạnh.
Tương thích chuẩn công nghiệp: Phù hợp với module 35mm – kích thước tiêu chuẩn của đại đa số các module Digital/Analog S7-1500.
Tiết kiệm thời gian thi công: Thiết kế thông minh với vị trí "pre-wiring" (đấu dây trước) giúp kỹ sư thao tác dễ dàng mà không cần giữ connector bằng tay.
Đặc điểm kỹ thuật nổi bật của 6ES7592-1AM00-0XB0
Sức mạnh của phụ kiện này nằm ở những chi tiết thiết kế tinh tế của Siemens:
Hệ thống 40 chân (40-Pole Connection):
Mật độ chân cao cho phép kết nối tối đa 32 kênh tín hiệu (đối với các module Digital Input/Output 32 kênh) hoặc kết hợp các kênh Analog cùng nguồn cấp, tối ưu hóa không gian tủ điện.Công nghệ đấu nối Vít (Screw-type Connection):
Cho phép sử dụng tua-vít tiêu chuẩn để siết chặt dây. Điều này cực kỳ quan trọng đối với các loại dây cáp có tiết diện lớn hoặc dây lõi cứng, nơi mà lực ép cơ học từ ốc vít tạo ra sự tiếp xúc bề mặt tốt hơn so với lò xo.Tích hợp vị trí đấu dây trước (Pre-wiring position):
Connector có thể được treo vào module ở nấc trung gian. Tại vị trí này, connector chưa tiếp xúc điện với module nhưng được giữ cố định, cho phép kỹ sư đấu dây thoải mái bằng cả hai tay trước khi đẩy hẳn connector vào vị trí vận hành.Phụ kiện đi kèm thông minh:
Sản phẩm bao gồm 4 potential bridges. Thay vì phải câu dây (jumper) thủ công từ chân này sang chân khác để cấp nguồn chung (ví dụ: cấp 24V cho cả dãy input), bạn chỉ cần cắm thanh bridge này vào. Điều này giúp tủ điện gọn gàng hơn 50%.Quản lý cáp (Strain Relief):
Khu vực phía dưới connector có khe để luồn dây thắt cáp (cable tie đi kèm), giúp bó dây gọn gàng và quan trọng hơn là giảm lực căng tác động lên điểm đấu nối vít, ngăn ngừa đứt dây ngầm.
Bảng thông số kỹ thuật chi tiết
| Thông số | Chi tiết kỹ thuật |
|---|---|
| SKU / Mã sản phẩm | 6ES7592-1AM00-0XB0 |
| Tên sản phẩm | Front connector Screw-type, 40-pole, 35mm |
| Dòng sản phẩm tương thích | SIMATIC S7-1500 |
| Loại kết nối | Vít vặn (Screw terminal) |
| Số lượng chân (Poles) | 40 chân |
| Kích thước Module hỗ trợ | Module rộng 35 mm |
| Phụ kiện đi kèm | 4 thanh nối tiềm năng (potential bridges), dây thắt cáp |
| Kích thước đóng gói | 14.0 x 5.7 x 3.4 cm |
| Trọng lượng | 0.141 Kg |
| Vòng đời sản phẩm | Active (Sản phẩm đang lưu hành phổ biến) |
Ứng dụng thực tế và Case Studies
Việc lựa chọn 6ES7592-1AM00-0XB0 thay vì loại Push-in thường phụ thuộc vào đặc thù dự án:
1. Nhà máy cán thép (Môi trường rung động cao):
Trong các tủ điều khiển đặt gần máy cán hoặc máy ép thủy lực, độ rung là rất lớn. Các kỹ sư tại một nhà máy thép ở Thái Nguyên đã quy định bắt buộc sử dụng connector dạng vít cho toàn bộ hệ thống S7-1500.
Lý do: Họ tin tưởng rằng lực siết của vít kết hợp với keo khóa ren hoặc kiểm tra định kỳ sẽ an toàn hơn lò xo trong dài hạn.
Kết quả: Loại bỏ hoàn toàn lỗi chập chờn tín hiệu do rung lắc sau 3 năm vận hành.
2. Dự án nâng cấp (Retrofit) hệ thống cũ:
Khi nâng cấp từ S7-300 hoặc S7-400 lên S7-1500, hệ thống dây hiện hữu thường đã được bấm đầu cốt (ferrule) loại tròn hoặc kim dài cứng cáp.
Ứng dụng: Việc sử dụng connector vít 6ES7592-1AM00-0XB0 giúp tận dụng lại hệ thống dây cũ mà không cần bấm lại đầu cos chuyên dụng cho Push-in, tiết kiệm đáng kể nhân công.
3. Hệ thống đào tạo và phòng Lab:
Tại các trường đại học kỹ thuật, connector dạng vít được ưu tiên sử dụng cho các bộ thực hành.
Lý do: Sinh viên thường xuyên tháo lắp dây. Cơ chế vít bền bỉ hơn và dễ dàng sửa chữa nếu sinh viên thao tác sai, trong khi cơ chế lò xo có thể bị hỏng nếu dùng tua-vít chọc không đúng cách quá nhiều lần.
So sánh: Screw Type (Vít) vs. Push-in (Nhấn nhả)
Nhiều khách hàng phân vân giữa mã này và mã Push-in tương đương. Dưới đây là bảng so sánh để bạn ra quyết định:
| Tiêu chí | Screw Type (6ES7592-1AM00-0XB0) | Push-in Type (Mã tương đương) |
|---|---|---|
| Công cụ thi công | Cần tua-vít dẹt | Không cần dụng cụ (với dây cứng/cos kim) |
| Tốc độ đấu nối | Trung bình (cần thao tác vặn) | Nhanh (chỉ cần cắm) |
| Độ tin cậy cơ học | Rất cao (kỹ sư kiểm soát lực) | Cao (phụ thuộc lò xo) |
| Bảo trì | Dễ dàng kiểm tra độ chặt bằng tay | Khó kiểm tra trực quan |
| Phù hợp loại dây | Đa dạng (cả dây trần và dây cos) | Tối ưu cho dây có đầu cos kim |
| Giá thành | Thường tương đương hoặc rẻ hơn | Tương đương |
Hướng dẫn lựa chọn: Checklist cho người mua hàng
Trước khi đặt bút ký đơn hàng cho mã 6ES7592-1AM00-0XB0, hãy kiểm tra kỹ các yếu tố sau:
Kích thước Module: Module S7-1500 của bạn có phải là loại rộng 35mm không? (Lưu ý: Một số module compact chỉ rộng 25mm sẽ dùng connector khác).
Số lượng chân: Module của bạn có yêu cầu connector 40 chân không? (Thường là các module DI/DO 32 kênh hoặc module Analog).
Tiêu chuẩn nhà máy: Nhà máy của End-User có quy định bắt buộc về loại cầu đấu (Vít hay Lò xo) không?
Phụ kiện: Bạn có cần thêm thanh nối (potential jumper) không? (Bộ này đã có sẵn 4 cái, nếu cần nhiều hơn phải mua thêm).
Ý kiến khách hàng
"Chúng tôi lắp đặt tủ điện cho các dây chuyền xi măng và luôn ưu tiên dùng mã 6ES7592-1AM00-0XB0. Cảm giác siết ốc vít mang lại sự chắc chắn mà anh em kỹ thuật hiện trường rất thích. Hơn nữa, tính năng pre-wiring position của Siemens thực sự là cứu cánh khi phải đấu 40 sợi dây trong không gian chật hẹp."
— Trần Minh Đức, Giám đốc Dự án, Công ty Tự động hóa.
Câu hỏi thường gặp (FAQ)
1. Sản phẩm này có dùng được cho module S7-1500 loại 25mm không?
Không. Mã 6ES7592-1AM00-0XB0 có chiều rộng khớp với module 35mm. Đối với module 25mm, bạn cần tìm các mã connector khác tương ứng.
2. Tôi có cần mua thêm thanh lược (potential bridge) không?
Trong hộp sản phẩm đã bao gồm sẵn 4 thanh bridge. Đối với hầu hết các ứng dụng tiêu chuẩn (ví dụ đấu chung nguồn 0V cho 32 cảm biến), số lượng này là đủ.
3. Loại tua-vít nào phù hợp để vặn connector này?
Bạn nên sử dụng tua-vít dẹt có kích thước đầu khoảng 3.0mm hoặc 3.5mm. Siemens cũng cung cấp các loại tua-vít chuyên dụng để đảm bảo không làm toét đầu ốc.
4. Dây cáp tiết diện bao nhiêu thì vừa?
Connector hỗ trợ dây có tiết diện từ 0.25 mm² đến 1.5 mm² (AWG 24 đến AWG 16), phù hợp với đại đa số dây tín hiệu điều khiển.
5. Hàng Class A nghĩa là gì?
Nghĩa là đây là sản phẩm tiêu chuẩn (Standard product), luôn có sẵn trong kho hoặc thời gian đặt hàng ngắn, và có chính sách đổi trả linh hoạt theo quy định của hãng.
Sở hữu ngay Front Connector S7-1500 Chính Hãng – Giá Cạnh Tranh Nhất Thị Trường
Một tủ điện hoàn hảo bắt đầu từ những kết nối hoàn hảo. Đừng để dự án của bạn bị trì hoãn chỉ vì thiếu phụ kiện hoặc sử dụng hàng trôi nổi kém chất lượng.
Chúng tôi cung cấp Front Connector Screw Type 40-pin (6ES7592-1AM00-0XB0) chính hãng Siemens với:
✅ CO/CQ đầy đủ: Chứng minh nguồn gốc xuất xứ rõ ràng.
✅ Kho hàng sẵn có: Đáp ứng ngay lập tức cho các sự cố dừng máy.
✅ Hỗ trợ kỹ thuật: Tư vấn sơ đồ đấu nối miễn phí.
Liên hệ ngay để nhận báo giá ưu đãi cho số lượng lớn!
