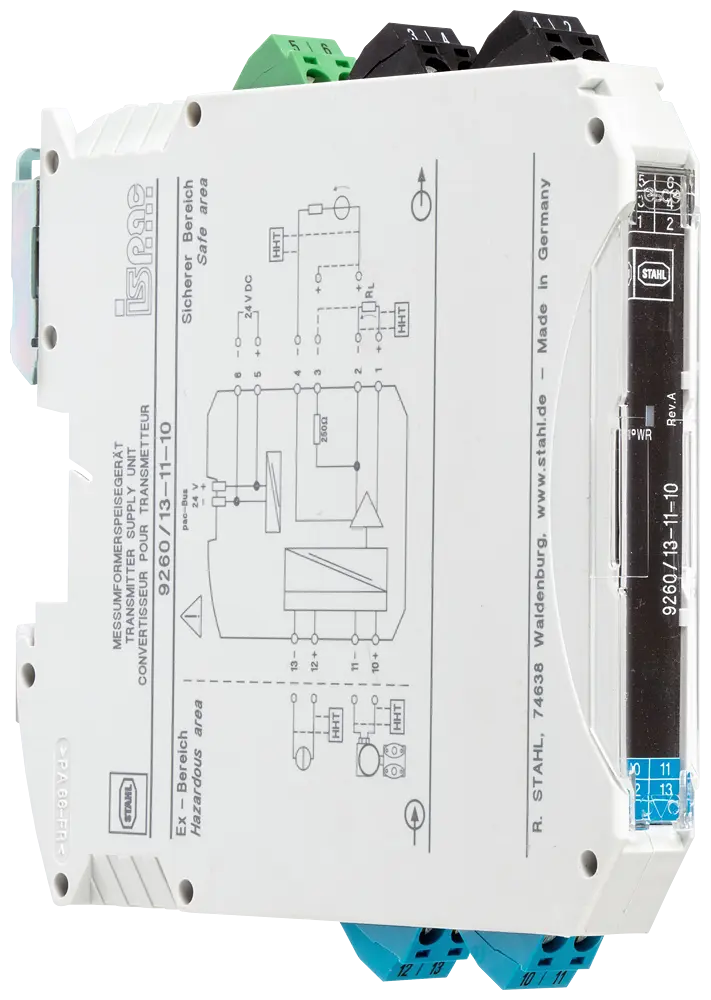

7NG4124-1AA00 | Bộ Cách Ly Nguồn SITRANS I100 Ex Siemens Chính Hãng
SITRANS I100 isolating power supply for 2-wire transmitters, 4-wire transmitters with intrinsically safe input (mA sources) and Analog Output Module (AOM) for SIPART PS2. Single channel design, output 0/4 … 20 mA, intrinsically safe Ex i, approved up to SIL 2 (IEC/EN 61508), width 12.5 mm, rail mounting.
- Dịch vụ & khuyến mãi
- Ưu đãi 3-5% cho khách hàng đăng ký tài khoản
- Mua càng nhiều, chiết khấu càng cao
- Đại lý phân phối thiết bị chính hãng
1. Giới thiệu tổng quan
Trong các hệ thống đo lường và điều khiển quá trình tại khu vực nguy hiểm (Hazardous Area), bộ cách ly nguồn đóng vai trò như "tường lửa" bảo vệ thiết bị và con người. Mã 7NG4124-1AA00 (SITRANS I100) là bộ cách ly nguồn một kênh (Single Channel) siêu nhỏ gọn của Siemens, chuyên dùng cho các transmitter 2 dây và 4 dây với đầu vào an toàn tia lửa điện (Intrinsically Safe Ex i).
Thiết bị này nằm trong dòng sản phẩm SITRANS I100 – được sản xuất tại Đức, đạt chứng nhận an toàn SIL 2 theo IEC/EN 61508. Đây là tiêu chuẩn quan trọng bắt buộc trong các hệ thống an toàn chức năng (SIS) tại nhà máy lọc dầu, hóa chất, và dầu khí. Với chiều rộng chỉ 12.5mm, module có thể lắp mật độ cao trên thanh DIN rail, tối ưu hóa không gian tủ điều khiển trong môi trường công nghiệp.
2. Thông số kỹ thuật chi tiết
Dưới đây là bảng thông số kỹ thuật chính thức từ Siemens cho mã 7NG4124-1AA00:
| Đặc điểm kỹ thuật | Thông số chi tiết |
|---|---|
| Mã sản phẩm (SKU) | 7NG4124-1AA00 |
| Dòng sản phẩm | SITRANS I100 Isolating Power Supply |
| Thiết kế | Single Channel (1 kênh) |
| Loại transmitter hỗ trợ | 2-wire, 4-wire (mA sources) và AOM cho SIPART PS2 |
| Ngõ ra (Output) | 0/4 … 20 mA DC |
| Kiểu bảo vệ Ex | Intrinsically Safe Ex i (An toàn tia lửa điện) |
| Chứng nhận an toàn | SIL 2 (IEC/EN 61508) |
| Nguồn cấp phụ (Auxiliary Power) | 24V DC (AC/DC 20.4 – 28.8V DC) |
| Bề rộng module | 12.5 mm (Cực kỳ nhỏ gọn) |
| Lắp đặt | DIN Rail (EN 60715 35mm) |
| Cấp bảo vệ | IP30 |
| Nhiệt độ hoạt động | -20°C đến +70°C |
| Kích thước (C x R x S) | 127 x 12.5 x 75 mm |
| Trọng lượng | 160 g |
| Xuất xứ | Germany (Đức) |
| EAN | 4047623603542 |
3. Ưu điểm và nhược điểm
3.1. Ưu điểm
Chứng nhận SIL 2 — Tiêu chuẩn vàng của ngành: Đây là điểm mạnh then chốt. Rất ít bộ isolator trên thị trường đạt mức SIL 2 (IEC/EN 61508), giúp thiết bị đủ điều kiện tích hợp vào các vòng lặp an toàn (Safety Instrumented Function) trong nhà máy hóa chất, lọc dầu mà không cần mua thêm thiết bị bổ sung.
Thiết kế siêu mỏng 12.5mm: Với chiều rộng chỉ bằng một ngón tay, bạn có thể lắp 8 kênh SITRANS I100 trong khoảng không gian mà các isolator thông thường chỉ đặt được 3-4 kênh, giảm tải đáng kể cho không gian tủ điều khiển.
Hỗ trợ đồng thời nhiều loại transmitter: Một mã sản phẩm duy nhất tương thích với transmitter 2 dây (cần nguồn nuôi từ isolator), transmitter 4 dây (nguồn nuôi riêng, tín hiệu mA qua isolator) và module AOM của van điều khiển SIPART PS2.
Lắp đặt nhanh qua Pac-Bus: Nguồn cấp 24V DC có thể được chia sẻ qua bus thanh nối (Pac-Bus) cho tới 40 module cùng lúc, loại bỏ hoàn toàn việc phải đấu dây nguồn từng module một.
3.2. Nhược điểm
Chỉ hoạt động một chiều (đầu vào Ex): Mã 7NG4124-1AA00 nhận tín hiệu từ vùng nguy hiểm (Zone 0/1/2) và truyền ra phía an toàn. Nếu bạn cần truyền tín hiệu ngược lại (từ hệ thống điều khiển sang thiết bị trong vùng nguy hiểm dạng mA), cần chọn mã sản phẩm khác trong dòng SITRANS I.
Chỉ hỗ trợ tín hiệu dòng điện (mA): Nếu ứng dụng yêu cầu cách ly tín hiệu điện áp (0-10V) hoặc tín hiệu HART, bạn cần xem xét mã 7NG4124-0AA00 (phiên bản HART) hoặc dòng SITRANS I khác.
4. Đánh giá chi tiết
4.1. Cơ chế hoạt động – Tại sao cần bộ cách ly nguồn?
Trong môi trường có khí gas, dung môi dễ cháy (Zone 0, 1, 2), tiêu chuẩn an toàn ATEX/IECEx quy định rằng năng lượng điện đưa vào khu vực nguy hiểm phải được giới hạn ở mức không đủ gây tia lửa điện. Bộ cách ly SITRANS I100 hoạt động như một rào cản (barrier) vật lý, giúp cách ly hoàn toàn mạch điện giữa vùng an toàn (Safe Area – nơi đặt tủ điều khiển) và vùng nguy hiểm (Hazardous Area – nơi lắp transmitter).
4.2. Tích hợp với SIPART PS2 (AOM)
Một ứng dụng đặc biệt của 7NG4124-1AA00 là làm nguồn cách ly cho module AOM (Analog Output Module) của bộ định vị van điều khiển SIPART PS2. Điều này cho phép toàn bộ hệ thống van điều khiển đặt trong vùng nguy hiểm vẫn nhận tín hiệu setpoint 4-20mA từ DCS/PLC ở vùng an toàn một cách đáng tin cậy.
4.3. Đánh giá độ tin cậy
Sản xuất tại Đức với kiểm soát chất lượng nghiêm ngặt, SITRANS I100 đã được triển khai rộng rãi tại các nhà máy lọc dầu và hóa chất trên toàn thế giới. Tuổi thọ thiết kế trên 15 năm hoạt động liên tục, không cần hiệu chỉnh (calibration-free). Vỏ nhựa IP30 bảo vệ đủ tốt khi lắp đặt trong tủ điều khiển có cửa đóng kín.
5. Ứng dụng thực tế
Nhà máy lọc dầu và hóa dầu: Ghép nối transmitter đo lưu lượng/áp suất/nhiệt độ đặt trong vùng Zone 1 với hệ thống DCS tại phòng điều khiển trung tâm.
Nhà máy khí hóa lỏng (LNG/LPG): Đảm bảo tuân thủ tiêu chuẩn an toàn ATEX nghiêm ngặt khi đấu nối cảm biến mức bồn chứa vào PLC an toàn.
Nhà máy xử lý nước thải công nghiệp: Sử dụng trong các hố ga (pit) có khả năng tích tụ khí methan, kết nối với cảm biến đo mức bùn.
Ngành dược phẩm: Khu vực pha chế dung môi dễ cháy cần truyền tín hiệu đo lưu lượng về hệ thống SCADA.
6. Sản phẩm tương tự và mã hàng
| Mã hàng (SKU) | Mô tả ngắn | Điểm khác biệt |
|---|---|---|
| 7NG4124-0AA00 | SITRANS I100 HART | Tương tự nhưng hỗ trợ thêm giao thức HART . |
| 7NG4121-1AA00 | SITRANS I100 Input Isolator | Chuyển đổi tín hiệu đầu vào (không cấp nguồn transmitter). |
| 7NG4131-1AA00 | SITRANS I200 Output Isolator | Dòng sản phẩm I200, xuất tín hiệu từ DCS ra vùng nguy hiểm. |
| 7NG4811-0AA00 | SITRANS I NAMUR Switch Amp | Bộ khuếch đại tín hiệu cho cảm biến tiệm cận NAMUR loại Ex. |
7. Câu hỏi thường gặp (FAQ)
SITRANS I100 có thể thay thế Zener Barrier truyền thống không?
Trả lời: Có và tốt hơn. Khác với Zener Barrier, SITRANS I100 sử dụng cách ly quang điện (galvanic isolation), không cần nối đất đặc biệt (earth grounding). Điều này giúp lắp đặt dễ dàng hơn và tránh vấn đề vòng lặp đất (ground loop) gây sai số tín hiệu.
Tôi cần chứng nhận gì để lắp thiết bị này tại nhà máy có Zone Ex?
Trả lời: Thiết bị đi kèm chứng nhận ATEX và IECEx. Tại Việt Nam, bạn cũng cần kiểm tra quy định của cơ quan phòng cháy chữa cháy địa phương (PCCC) và đảm bảo nhà thầu lắp đặt có chứng chỉ về điện trong vùng nguy hiểm.
Module này có cần hiệu chuẩn định kỳ không?
Trả lời: Không. SITRANS I100 là thiết bị passive (thụ động) trong mạch tín hiệu mA. Nó truyền tải tín hiệu mà không biến đổi hay khuếch đại, do đó không yêu cầu hiệu chuẩn định kỳ như transmitter.
Tôi có thể dùng Pac-Bus để đấu nguồn cho 7NG4124-1AA00 không?
Trả lời: Có. Đây là cách lắp đặt được khuyến nghị. Chỉ cần lắp module nguồn SITRANS I POWER vào đầu dãy, các module SITRANS I100 sẽ tự động nhận nguồn 24V DC qua thanh bus nối, giảm thiểu tới 90% công đấu nối dây nguồn.
