Trong kỷ nguyên công nghiệp 4.0, việc tích hợp các hệ thống điều khiển như Siemens PLC với MES (Manufacturing Execution System) đã trở thành một giải pháp chiến lược để tối ưu hóa quy trình sản xuất, nâng cao hiệu suất và đáp ứng nhu cầu ngày càng khắt khe của thị trường. Sự kết hợp này không chỉ giúp các nhà máy giám sát hoạt động sản xuất theo thời gian thực mà còn cung cấp dữ liệu quan trọng để ra quyết định nhanh chóng và chính xác. Bài viết này sẽ cung cấp một hướng dẫn toàn diện về cách tích hợp Siemens PLC với MES, bao gồm khái niệm cơ bản, quy trình từng bước, ví dụ thực tế và các mẹo hữu ích. Đây là tài liệu dành cho các kỹ sư tự động hóa, kỹ thuật viên và quản lý nhà máy muốn triển khai giải pháp này để xây dựng một nhà máy thông minh.

1. Tổng Quan về Siemens PLC và MES

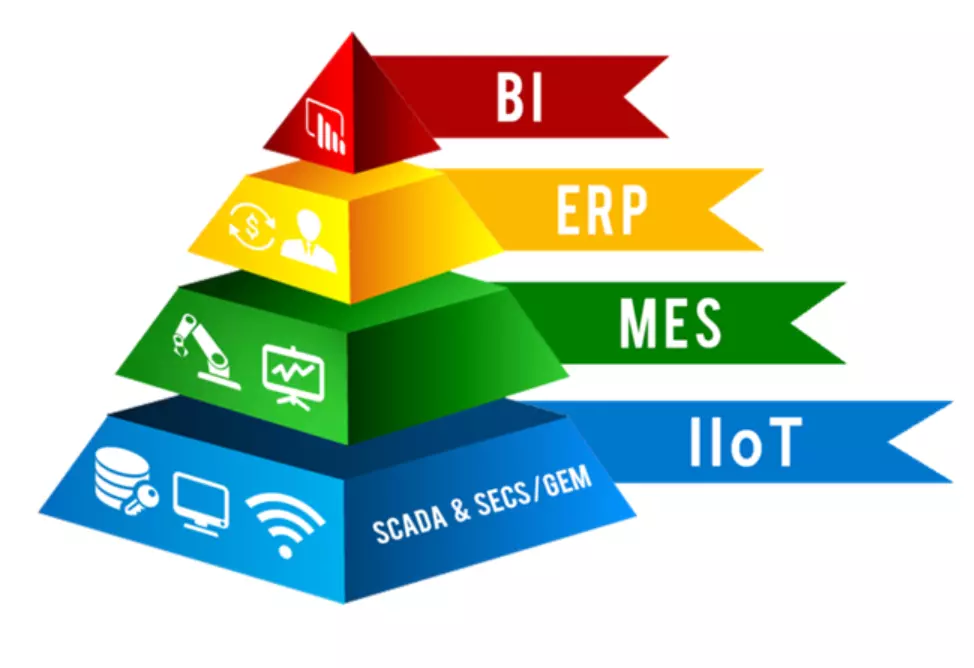

1.1. MES Là Gì?

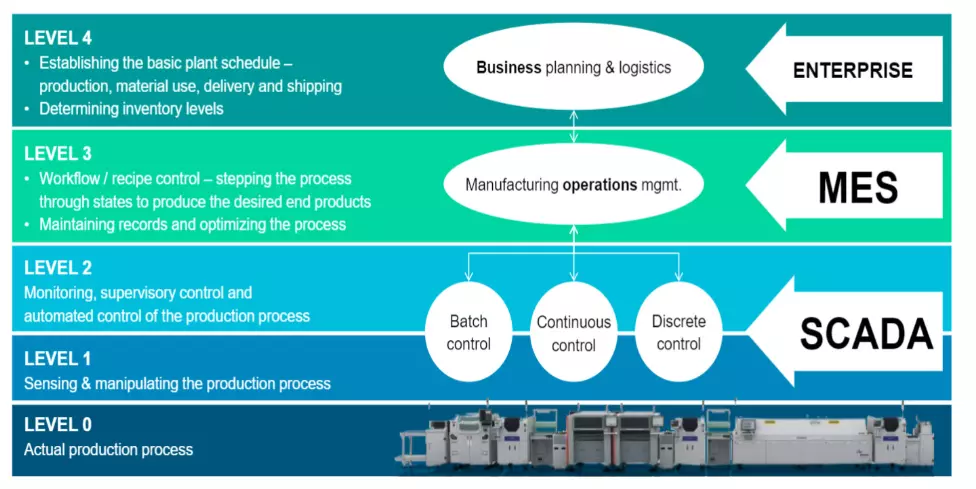

MES (Manufacturing Execution System) là hệ thống quản lý sản xuất, đóng vai trò trung gian giữa hệ thống hoạch định nguồn lực doanh nghiệp (ERP) và các thiết bị điều khiển cấp thấp như PLC. MES được thiết kế để giám sát, quản lý và tối ưu hóa các hoạt động sản xuất trong nhà máy. Các chức năng chính của MES bao gồm:

• Lập kế hoạch và lịch trình sản xuất: Quản lý đơn hàng, phân bổ tài nguyên và tối ưu hóa thời gian sản xuất.
• Giám sát thời gian thực: Theo dõi trạng thái máy móc, tiến độ sản xuất và hiệu suất thiết bị.
• Quản lý chất lượng: Ghi nhận dữ liệu sản phẩm và kiểm soát các thông số chất lượng.
• Thu thập dữ liệu: Cung cấp thông tin chi tiết để phân tích và cải tiến quy trình.

MES là một phần không thể thiếu trong các nhà máy thông minh, nơi dữ liệu từ dây chuyền sản xuất được sử dụng để nâng cao hiệu quả và giảm thiểu lãng phí.

1.2. Siemens PLC Là Gì?

Siemens PLC (Programmable Logic Controller) là bộ điều khiển logic lập trình do Siemens phát triển, được sử dụng rộng rãi trong tự động hóa công nghiệp. Các dòng sản phẩm nổi bật như S7-1200, S7-1500 và S7-300 cung cấp khả năng điều khiển chính xác, độ bền cao và tính linh hoạt trong việc kết nối với các hệ thống khác. Siemens PLC chịu trách nhiệm thu thập dữ liệu từ cảm biến, điều khiển thiết bị (động cơ, van, robot) và truyền thông tin đến các hệ thống cấp cao hơn như MES.

1.3. Lợi Ích của Việc Tích Hợp Siemens PLC với MES

Việc kết nối Siemens PLC với MES mang lại nhiều lợi ích vượt trội:

• Minh bạch hóa quy trình: MES truy cập dữ liệu từ PLC để cung cấp cái nhìn toàn diện về hoạt động sản xuất.
• Tăng hiệu suất: Dữ liệu thời gian thực giúp điều chỉnh lịch trình, giảm thời gian chết và tối ưu hóa năng suất.
• Giảm lỗi thủ công: Tự động hóa việc thu thập dữ liệu loại bỏ sai sót từ nhập liệu thủ công.
• Cải thiện chất lượng: MES theo dõi các thông số từ PLC để đảm bảo sản phẩm đạt tiêu chuẩn.
• Hỗ trợ ra quyết định: Báo cáo chi tiết từ MES giúp quản lý đưa ra chiến lược hiệu quả.

2. Chuẩn Bị Trước Khi Tích Hợp

Để đảm bảo quá trình tích hợp diễn ra suôn sẻ, bạn cần thực hiện các bước chuẩn bị kỹ lưỡng về kỹ thuật và quy trình. Dưới đây là các yếu tố cần xem xét:

2.1. Xác Định Yêu Cầu

• Dữ liệu cần thu thập: Quyết định các biến từ PLC cần gửi đến MES, ví dụ: số lượng sản phẩm, trạng thái máy, nhiệt độ, áp suất.
• Tần suất truyền dữ liệu: Xác định dữ liệu sẽ được gửi theo thời gian thực (real-time) hay theo sự kiện (event-based).
• Giao thức truyền thông: Lựa chọn giao thức phù hợp như PROFINET, OPC UA, hoặc Modbus TCP dựa trên yêu cầu hệ thống.

2.2. Chuẩn Bị Hạ Tầng

• Phần cứng: Đảm bảo Siemens PLC (ví dụ: S7-1500) hoạt động ổn định và được kết nối với mạng Ethernet công nghiệp.
• Phần mềm: Cài đặt MES (như Siemens Opcenter, SAP ME) trên máy chủ hoặc nền tảng đám mây, đồng thời sử dụng TIA Portal để lập trình PLC.
• Mạng: Thiết lập mạng công nghiệp an toàn, sử dụng switch công nghiệp hoặc VPN nếu cần kết nối từ xa.

2.3. Đào Tạo Nhân Sự

• Đội ngũ kỹ thuật cần được đào tạo về cách sử dụng TIA Portal để lập trình PLC và cấu hình MES.
• Tham gia các khóa học từ Siemens hoặc nhà cung cấp MES để nắm vững quy trình tích hợp.

3. Quy Trình Tích Hợp Siemens PLC với MES Từng Bước

Dưới đây là hướng dẫn chi tiết để tích hợp Siemens PLC với MES, áp dụng cho các hệ thống MES phổ biến như Siemens Opcenter hoặc SAP ME.

Bước 1: Cấu Hình Siemens PLC trong TIA Portal

1. Mở TIA Portal và tạo một dự án mới cho PLC (ví dụ: S7-1500).
2. Tạo Data Blocks (DB) để lưu trữ các biến cần gửi đến MES, ví dụ:
   • DB10.DBD0 : Số lượng sản phẩm (Production_Count ).
   • DB10.DBX4.0 : Trạng thái máy (Machine_Status ).
3. Cấu hình giao thức truyền thông:
   • PROFINET: Đảm bảo PLC được cấu hình để chia sẻ dữ liệu qua mạng PROFINET.
   • OPC UA: Kích hoạt OPC UA Server trên PLC (trong TIA Portal, vào "Properties" > "OPC UA" > Enable).

Bước 2: Thiết Lập Kết Nối trong MES

• Với Siemens Opcenter:
  • Truy cập "Integration" > "PLC Integration".
  • Thêm kết nối mới, chọn giao thức (ví dụ: OPC UA), nhập địa chỉ IP của PLC và kiểm tra kết nối.
• Với SAP ME:
  • Vào "Device Integration" > "PLC Connector".
  • Cấu hình thông tin PLC (IP, port) và chọn giao thức phù hợp.

Bước 3: Liên Kết Biến (Tags)

• Trong MES, tạo các Tags hoặc Variables tương ứng với các biến trong Data Block của PLC.
• Ví dụ: Tạo tag Production_Count trong MES và trỏ đến DB10.DBD0 trong PLC.

Bước 4: Thiết Kế Giao Diện và Quy Trình

• Tạo các màn hình giám sát trong MES để hiển thị dữ liệu từ PLC, như biểu đồ sản lượng, trạng thái máy hoặc cảnh báo sự cố.
• Thiết lập quy trình tự động, ví dụ: khi Production_Count đạt 1000, MES gửi lệnh đến PLC để dừng dây chuyền.

Bước 5: Kiểm Tra và Triển Khai

• Chạy thử hệ thống trong môi trường mô phỏng để kiểm tra tính chính xác của dữ liệu.
• Triển khai thực tế, theo dõi hiệu suất và điều chỉnh nếu cần để tối ưu hóa.

4. Ứng Dụng Thực Tế: Tích Hợp Siemens PLC với MES trong Sản Xuất Ô Tô

Tại một nhà máy sản xuất linh kiện ô tô, việc tích hợp Siemens S7-1500 với Siemens Opcenter MES đã mang lại những kết quả ấn tượng:

• Dữ liệu tích hợp: PLC gửi thông tin về số lượng linh kiện hoàn thành, thời gian chu kỳ và trạng thái máy đến MES.
• Kết quả:
  • MES hiển thị tiến độ sản xuất theo thời gian thực, giúp quản lý điều chỉnh lịch trình kịp thời.
  • Giảm 15% thời gian chết nhờ phát hiện sớm sự cố từ dữ liệu PLC.
  • Tăng chất lượng sản phẩm thông qua việc giám sát và điều chỉnh thông số từ xa.

Ví dụ này minh họa cách tích hợp PLC-MES có thể cải thiện hiệu suất và chất lượng trong các ngành công nghiệp đòi hỏi độ chính xác cao.

5. Mẹo Hữu Ích Khi Tích Hợp Siemens PLC với MES

• Chọn giao thức phù hợp: Sử dụng PROFINET cho tốc độ cao trong mạng nội bộ, hoặc OPC UA cho bảo mật và tích hợp đa nền tảng.
• Tổ chức dữ liệu rõ ràng: Sắp xếp các Data Block trong PLC một cách logic để MES dễ dàng truy cập.
• Đảm bảo bảo mật: Sử dụng VPN, mã hóa OPC UA và tường lửa để bảo vệ dữ liệu.
• Sao lưu thường xuyên: Lưu cấu hình PLC và MES để khôi phục nhanh khi xảy ra sự cố.
• Theo dõi hiệu suất: Sử dụng công cụ phân tích trong MES để đánh giá hiệu quả tích hợp.

6. Câu Hỏi Thường Gặp (FAQ)

6.1. Sự khác biệt giữa MES và SCADA là gì?

• SCADA tập trung vào giám sát và điều khiển thời gian thực, trong khi MES quản lý toàn bộ quy trình sản xuất, từ lập kế hoạch đến chất lượng.

6.2. Siemens PLC có thể tích hợp với MES của hãng khác không?

• Có, nhờ hỗ trợ các giao thức chuẩn như OPC UA và Modbus TCP, Siemens PLC có thể tích hợp với MES từ SAP, Rockwell, Honeywell, v.v.

6.3. Làm sao để đảm bảo bảo mật khi tích hợp?

• Sử dụng OPC UA với mã hóa, thiết lập VPN cho kết nối từ xa và cập nhật firmware thường xuyên.

6.4. Có cần phần cứng bổ sung để tích hợp không?

• Không bắt buộc nếu PLC và MES trong cùng mạng nội bộ. Tuy nhiên, với hệ thống lớn hoặc từ xa, có thể cần gateway hoặc server OPC.

Tích hợp Siemens PLC với MES là một giải pháp mạnh mẽ để xây dựng nhà máy thông minh, nơi dữ liệu từ cấp điều khiển được tận dụng để tối ưu hóa sản xuất. Với hướng dẫn chi tiết, ví dụ thực tế và mẹo hữu ích trong bài viết này, bạn đã sẵn sàng để triển khai giải pháp này. Hãy bắt đầu ngay hôm nay để nâng cao hiệu suất và cạnh tranh trong kỷ nguyên công nghiệp 4.0!
