Tích hợp Siemens PLC với IoT và Đám Mây: Triển Khai Thực Tế và Tối Ưu Hóa Hiệu Suất

Tích hợp Siemens PLC với IoT và Đám Mây: Triển Khai Thực Tế và Tối Ưu Hóa Hiệu Suất

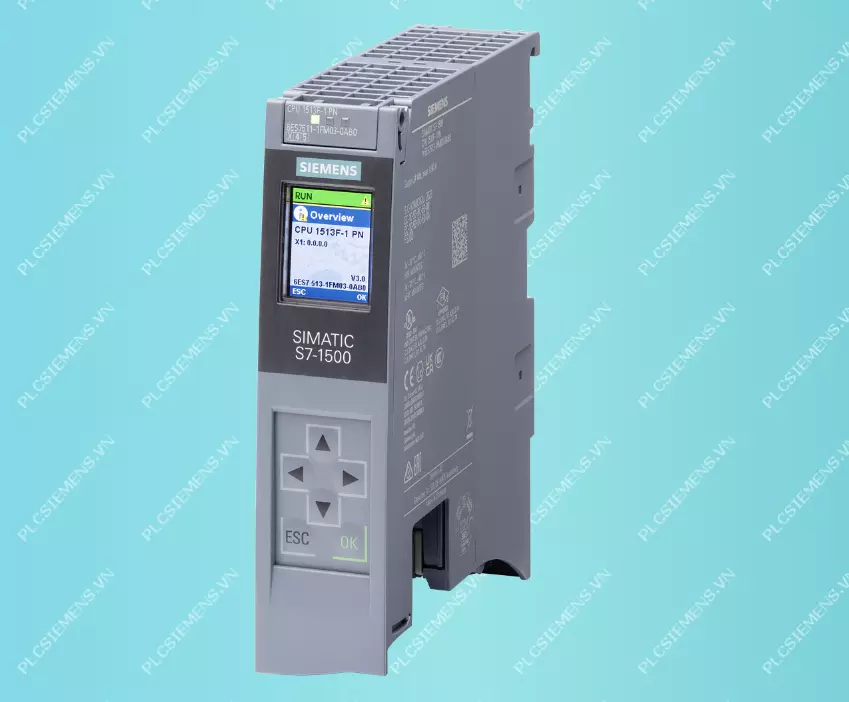

Trong kỷ nguyên Công nghiệp 4.0, Siemens PLC không chỉ là bộ điều khiển logic lập trình truyền thống mà còn là trung tâm kết nối với các công nghệ hiện đại như IoT (Internet of Things) và đám mây. Với các dòng như S7-1200 và S7-1500, Siemens cung cấp khả năng tích hợp mạnh mẽ với MindSphere – nền tảng IoT đám mây của hãng, giúp các nhà máy thông minh tối ưu hóa quy trình sản xuất, giám sát từ xa và dự đoán bảo trì. Trong bài viết này, chúng ta sẽ đi sâu vào cách triển khai thực tế, các mẹo tối ưu hóa hiệu suất, và một ví dụ minh họa cụ thể để bạn có thể áp dụng ngay.

1. Lợi Ích Nâng Cao Khi Tích Hợp Siemens PLC với IoT và Đám Mây

Việc kết nối Siemens PLC với IoT và đám mây không chỉ dừng lại ở giám sát cơ bản mà còn mở ra nhiều tiềm năng vượt trội:

• Tự động hóa thông minh: Dữ liệu từ PLC kết hợp với phân tích đám mây cho phép tự động điều chỉnh quy trình mà không cần can thiệp thủ công.
• Tích hợp đa nền tảng: Kết nối PLC với các hệ thống ERP, SCADA hoặc thiết bị IoT khác để tạo ra một hệ sinh thái sản xuất đồng bộ.
• Khả năng mở rộng: Dễ dàng thêm thiết bị hoặc mở rộng hệ thống mà không cần thay đổi cấu trúc phần cứng lớn.

2. Hướng Dẫn Triển Khai Thực Tế: Tích Hợp Siemens S7-1500 với MindSphere

Để triển khai thành công, bạn cần thực hiện các bước chi tiết sau. Chúng ta sẽ lấy ví dụ với Siemens S7-1500 và MindSphere.

Bước 1: Chuẩn Bị Phần Cứng và Phần Mềm

• Phần cứng:
  • Siemens S7-1500 với firmware mới nhất.
  • Thiết bị MindConnect Nano hoặc MindConnect IoT 2040 làm cầu nối giữa PLC và đám mây.
  • Kết nối mạng ổn định (Ethernet hoặc Wi-Fi).
• Phần mềm:
  • TIA Portal V17 (hoặc phiên bản tương thích) để cấu hình PLC.
  • Tài khoản MindSphere đã kích hoạt.

Bước 2: Cấu Hình PLC trong TIA Portal

1. Mở TIA Portal, tạo dự án mới và thêm S7-1500 vào cấu hình phần cứng.
2. Trong Properties của PLC, bật Web Server và OPC UA Server để hỗ trợ kết nối từ xa.
3. Tạo Data Block (DB) chứa các biến cần gửi lên MindSphere, ví dụ:
   • Temperature : REAL (nhiệt độ).
   • Pressure : REAL (áp suất).
   • Status : BOOL (trạng thái máy).
4. Ghi chương trình logic đơn giản để cập nhật dữ liệu vào DB theo thời gian thực.

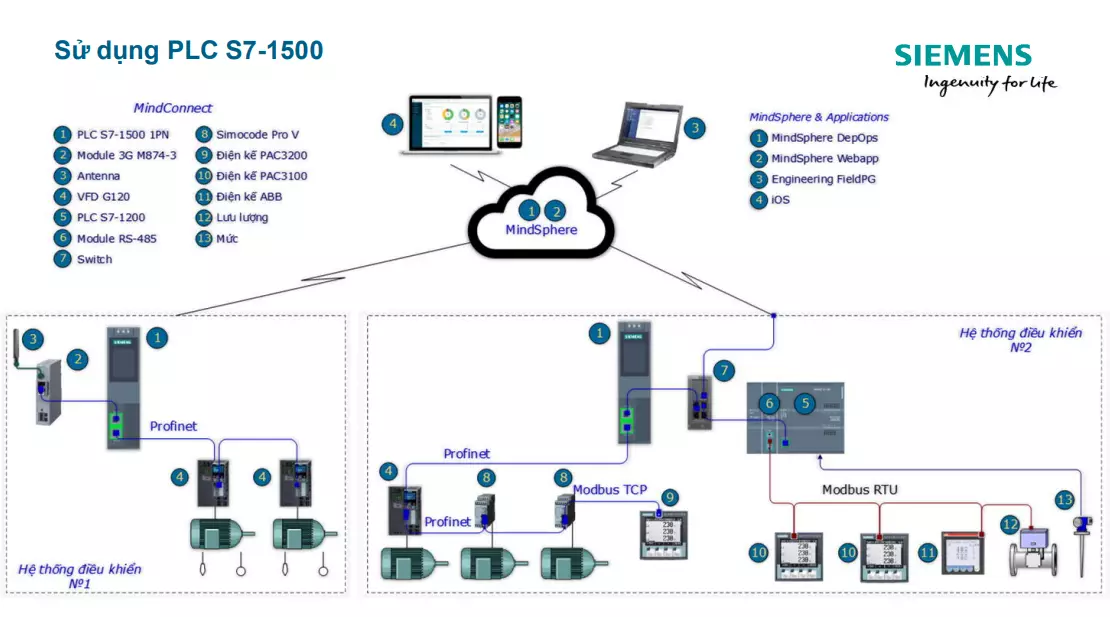

Bước 3: Kết Nối PLC với MindConnect

1. Kết nối MindConnect Nano với PLC qua cổng PROFINET.
2. Truy cập giao diện web của MindConnect (thông qua IP mặc định), nhập thông tin đăng nhập MindSphere.
3. Cấu hình Data Mapping: Liên kết các biến trong Data Block với các điểm dữ liệu trên MindSphere.

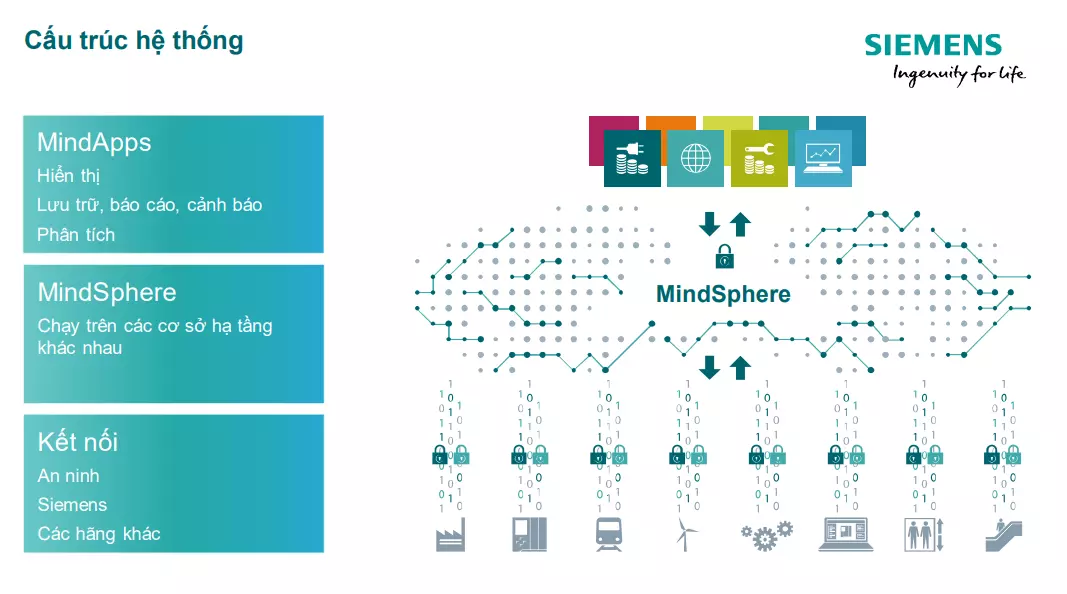

Bước 4: Thiết Lập MindSphere

1. Đăng nhập MindSphere, vào Asset Manager.
2. Tạo Asset mới đại diện cho S7-1500 và thêm các biến dữ liệu (Temperature, Pressure, Status).
3. Sử dụng Fleet Manager để kiểm tra dữ liệu truyền từ PLC lên đám mây có chính xác không.

Bước 5: Trực Quan Hóa và Phân Tích

• Tạo Dashboard trong MindSphere để hiển thị dữ liệu dưới dạng biểu đồ hoặc bảng.
• Sử dụng công cụ MindSphere Analytics để phân tích xu hướng, ví dụ: dự đoán thời điểm bảo trì dựa trên ngưỡng nhiệt độ.

Bước 6: Kiểm Tra và Tối Ưu

• Kiểm tra tính toàn vẹn dữ liệu bằng cách so sánh giá trị trên TIA Portal và MindSphere.
• Tối ưu hóa tần suất truyền dữ liệu (ví dụ: 1 giây/lần hoặc 10 giây/lần) để tránh quá tải mạng.

3. Ví Dụ Thực Tế: Tối Ưu Hóa Dây Chuyền Sản Xuất Thực Phẩm

Tại một nhà máy chế biến thực phẩm, việc tích hợp Siemens S7-1500 với MindSphere đã được triển khai như sau:

• Mục tiêu: Giám sát và tối ưu hóa nhiệt độ lò nướng để đảm bảo chất lượng sản phẩm.
• Cấu hình:
  • S7-1500 thu thập dữ liệu từ cảm biến nhiệt độ và tốc độ băng chuyền.
  • MindConnect Nano truyền dữ liệu lên MindSphere.
• Kết quả:
  • Dashboard hiển thị nhiệt độ lò theo thời gian thực.
  • Khi nhiệt độ vượt quá 200°C, hệ thống gửi cảnh báo SMS đến kỹ thuật viên.
  • Phân tích xu hướng giúp giảm 10% năng lượng tiêu thụ bằng cách điều chỉnh tốc độ băng chuyền.

Kết quả này minh chứng rằng tích hợp IoT và đám mây không chỉ cải thiện hiệu suất mà còn giảm chi phí vận hành.

4. Mẹo Tối Ưu Hóa Hiệu Suất

• Giảm tải dữ liệu: Chỉ gửi các biến quan trọng lên đám mây, xử lý dữ liệu phụ tại PLC hoặc Edge Device.
• Tăng cường bảo mật: Sử dụng giao thức HTTPS và mã hóa dữ liệu giữa PLC và MindSphere.
• Sử dụng Edge Computing: Kết hợp Siemens Industrial Edge để xử lý dữ liệu tại chỗ, giảm độ trễ khi gửi lên đám mây.
• Kiểm tra định kỳ: Thường xuyên kiểm tra kết nối mạng và cập nhật firmware để đảm bảo hiệu suất ổn định.

5. Thách Thức và Cách Khắc Phục

• Độ trễ mạng:
  • Giải pháp: Sử dụng mạng nội bộ tốc độ cao hoặc 5G nếu cần giám sát từ xa.
• Chi phí ban đầu: Đầu tư vào MindConnect và đăng ký MindSphere có thể tốn kém.
  • Giải pháp: Bắt đầu với quy mô nhỏ (1 PLC) và mở rộng dần khi thấy lợi ích rõ rệt.
• Thiếu kỹ năng kỹ thuật:
  • Giải pháp: Tham gia khóa đào tạo từ Siemens hoặc tìm tài liệu hướng dẫn chính thức.

Tích hợp Siemens PLC với IoT và đám mây qua MindSphere là chìa khóa để xây dựng các nhà máy thông minh, nơi dữ liệu được tận dụng tối đa để nâng cao hiệu quả sản xuất và giảm chi phí. Với hướng dẫn chi tiết và ví dụ thực tế trên, bạn hoàn toàn có thể bắt đầu triển khai tại hệ thống của mình. Hãy tận dụng các công cụ như TIA Portal, MindConnect và MindSphere để khai phá tiềm năng của tự động hóa trong thời đại số hóa!

Nếu bạn cần thêm thông tin hoặc hỗ trợ, đừng ngần ngại liên hệ với đội ngũ chuyên gia PLCSiemens hoặc nhà phân phối gần nhất.
